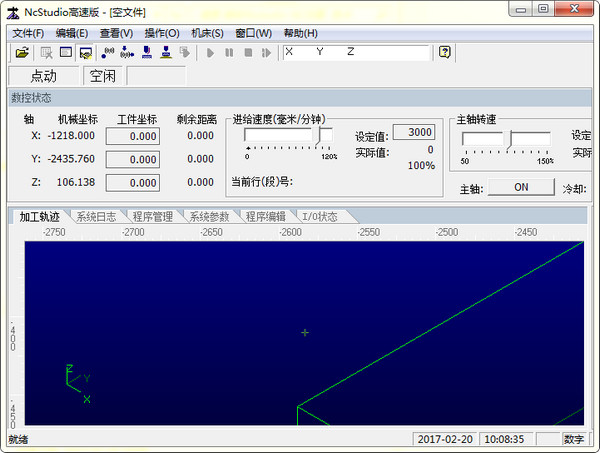

Ncstudio雕刻机维宏控制系统

NcStudio维宏控制系统是由上海维宏科技自主研发的雕刻机运动控制软件，基于Windows操作系统深度优化，深度融合PCI总线运动控制卡硬件架构，成为国内工业雕刻领域的核心控制解决方案。该系统原生支持UG、Mastercam、AutoCAD、CorelDraw等主流CAD/CAM软件生成的G代码、PLT代码及精雕ENG格式，打通了从设计到加工的全链路。其核心技术“高速平滑速度连接算法”通过动态预测G指令间的衔接速度，显著消除加工表面振纹，提升效率30%~300%。在功能架构上，系统集成了三维模拟仿真、Z轴自动对刀、断点记忆跳段执行三大核心模块，支持从广告装潢到航空模具的复杂加工场景。

操作步骤

1.硬件安装与配置
先安装NcStudio软件至Windows系统，关机后插入PCI运动控制卡至主板插槽；重启后系统自动识别硬件并加载驱动。配置厂商参数时需输入密码`ncstudio`，设定工作台尺寸、电机脉冲量（计算公式：丝杆导程÷200÷驱动器细分数）。
2.工件原点校准
手动移动机床至预设原点，通过坐标窗口清零或选择“设为工件原点”菜单锁定X/Y轴；Z轴使用自动对刀功能（操作自动对刀），通过接触式传感器精确测定基准面。
3.程序加载与仿真
点击工具栏“打开”按钮载入G代码/PLT文件，使用F2键切换至程序窗口预览路径；启用三维模拟功能检查刀具轨迹，通过仿真按钮预估加工时间并检测碰撞风险。
4.手动精调与加工启动
小键盘开启NumLock后：方向键4/6/8/2/9/1分别控制X/Y/Z轴移动，Ctrl+方向键切换高速模式；调整进给倍率至80%~120%后，选择“操作开始或继续”启动自动加工。
5.中断与续加工管理
紧急状况点击“紧停(B)”立即停止主轴；正常暂停选“停止(O)”完成当前指令后停机；续加工时通过“高级开始”对话框输入断点行号，实现精准跳段执行。

安装说明

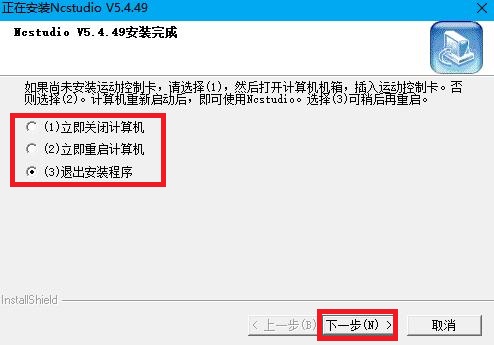

1、下载软件压缩包文件，点击“Setup.exe”程序根据提示安装即可，系统自动完成文件复制过程，并且提示立即关闭计算机，请选择立即关闭计算机，如下图所示：

2、在计算机关闭后，开始安装运动控制卡

关闭主机电源，打开计算机的机箱盖，将运动控制卡插入插口形式匹配的扩展槽内，安装运动控制卡时，用手轻按运动控制卡两侧，确保运动控制卡稳固插入槽中，与计算机底板接触良好、可靠，而且不存在摇晃的情况，然后旋紧板卡的紧固螺钉，最后盖好机箱盖。这样运动控制卡的安装就完成了

3、安装好运动控制卡，请重新启动计算机

在您重新启动计算机后， Windows 操作系统就会报告找到新硬件，并自动配置系统，很快这个过程就会结束

4、这时整个NCStudio软件和运动控制卡的安装完成

在桌面上和开始->程序菜单中都有启动NCStudio软件的快捷方式，此时通过相应的快捷方式即可启动NCStudio软件

5、另外，如果您没有按照上述步骤进行安装，如：您在安装软件之前，就插入了运动控制卡，这样计算机启动后会提示您安装运动控制卡的驱动程序。这时，您可取消驱动程序安装过程，然后安装NCStudio软件。重新启动系统后，便会自动完成驱动程序的安装。

Ncstudio亮点

1.跨平台代码兼容
无缝解析G代码/PLT/ENG等8种格式，消除CAM软件与设备间的数据鸿沟。
2.自适应速度优化
动态预测指令衔接速度，减少空程耗时，提升厚板切割效率达300%。
3.多轴扩展能力
基础三轴架构支持EtherCAT总线扩展，轻松集成转台、DD马达等复杂机构。
4.实时安全监控
主轴过热/气体压力/限位状态实时反馈，联动紧停机制保障高功率设备安全。
5.深度仿真系统
三维视角旋转验证路径，提前计算加工时长，降低试错成本50%以上。
6.云端任务协同
通过NcCloud维宏云下发车间任务，支持多设备队列管理与断点续雕。
