PDMS(Plant Design Management System)三维设计工具

PDMS 12.0 SP6（Plant Design Management System）是由英国AVEVA公司开发的旗舰级三维工厂设计管理系统，专为复杂工业项目提供全生命周期解决方案。该软件将参数化数据库技术与三维实体建模深度融合，支持电力、石油、化工、冶金等领域的设计师构建全比例数字工厂模型。PDMS支持建筑、管道、结构、暖通等专业团队并行设计，设计者实时查看他人操作；在交互过程中自动检测元件间的空间干涉，精准定位管线冲突、设备碰撞等问题，全球超50万工程师依托PDMS处理千万级设计数据，成为大型EPC项目的首选工具。

PDMS特点

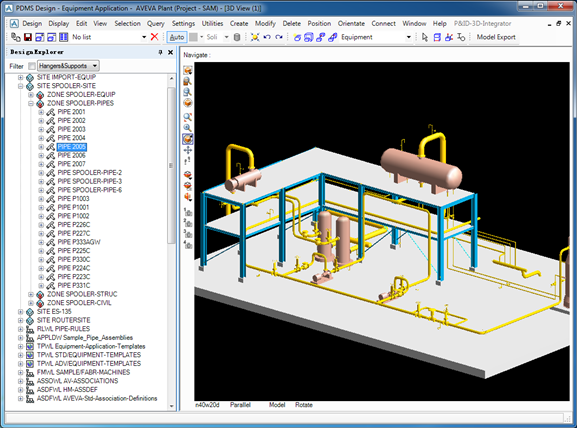

1.全比例所见即所得建模
设备/管道/结构1：1三维实体构建，旋转缩放无失真，支持毫米级精度调整。
2.实时协同设计生态
200+设计师同步操作同一模型，变更记录即时推送，工期缩短40%。

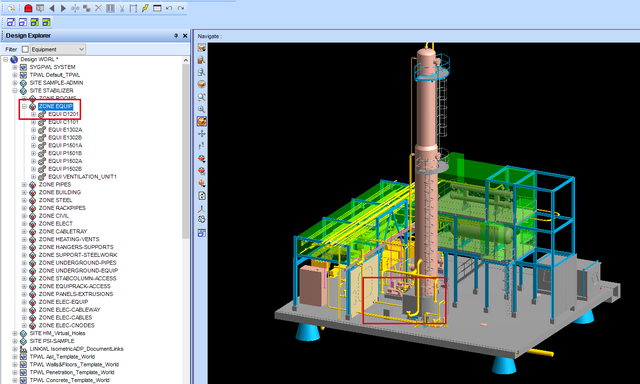

3.动态碰撞预检系统
管线敷设时自动标红冲突区域，支持电气桥架与暖通风管干涉预警。
4.开放开发环境
内置PML编程宏语言，可对接SQL数据库或开发定制工具（如螺栓统计插件）。
5.轻量化数据管理
项目数据压缩技术降低70%存储占用，历史版本30天回溯防误删。

PDMS安装说明

1、解压安装包，打开“\PDMS 12.0.SP6\PDMS12.0.SP6”目录，运行“setup.exe”开始安装；
对于XP系统，先安装xp mi文件里面AVEVA PDMS 12.0.SP6.12 Fix文件夹中的Plant12.0.SP6.12.exe，然后安装xp mi文件里面PDMS12SP6.exe；
对于win7系统，先安装win7 mi文件里面AVEVA PDMS 12.0.SP6.12 Fix文件夹中的Plant12.0.SP6.12.exe，然后安装xp mi文件里面PDMS12SP6.exe
注意：不要出现中文路径，不要更改安装目录（默认C盘）

2、选择安装功能和安装目录，这里注意不要安装Schematic 3D integrator，安装目录也不要包含中文

3、根据系统XP或者WIN7文件夹，运行“PDMS120SP625”目录下的“Plant12.0.SP6.25.exe”

4、载入后，运行“PDMS12SP6.25.exe”

5、自动检测安装目录，根据提示完成安装即可

6、运行快捷方式，点击箭头选择用户登陆即可，password（密码）默认和用户名相同

7、将汉化包“objects”和“forms”文件夹，复制到安装目录PDMS12.0.SP6\PMLLIB\designW文件夹内覆盖源文件

8、然后右键点击计算机，选择属性》高级系统设置》高级》环境变量，新建变量，变量名为：cadc_lang，变量值为：license，保存退出即可

PDMS12.0使用建议

1.协同权限最优配置
Admin模块为结构组仅开放钢构编辑权，管道组禁用设备移动权限，防越权误操作。
2.碰撞检查策略
每日下班前运行全局碰撞扫描→标记冲突点→晨会分配整改，项目返工率降低60%。
3.螺栓统计避坑指南
安装二次开发插件→校验元件命名规范→避免垫圈/螺母配件缺失。
4.大型项目性能提升
万级元件模型启用LOD分级加载→关闭实时阴影渲染→千元机流畅运行。
5.ISO图定制技巧
修改Isodraft.ini配置文件→自定义材料表输出字段→适配企业ERP系统。
6.历史版本容灾
每周备份project\DB文件夹至NAS→保留30天滚动存档→故障时可回退。
7.培训资源利用
调用内置TUTORIAL项目→按引导完成管道/结构建模练习→新手3天掌握基础操作。

常见问题

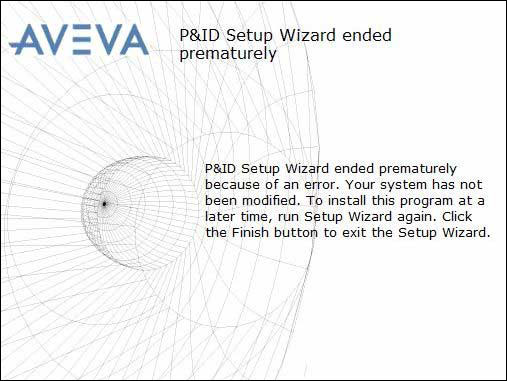

Q1安装后无法启动，提示许可证错误怎么办？
未正确覆盖破解文件！检查C:\AVEVA\Plant\PDMS12.0.SP6\project内是否含fd子目录的三文件夹，重拷后重启DOC窗口
Q2支吊架模块找不到入口怎么办？
需手动解除屏蔽：编辑安装目录下des-addins-supp文件→删除首行#符号→重启PDMS。
Q3汉化后部分界面仍为英文怎么办？
环境变量设置错误：确认变量名cadc_lang值为license→重启电脑生效。
Q4协同设计时数据同步延迟怎么办？
网络带宽不足！建议千兆局域网部署→关闭非必要模型视图→或启用增量同步模式。
Q5导出DWG文件到AutoCAD后图层混乱怎么办？
版本兼容问题：PDMS导出时选择AutoCAD2010格式→禁用“实体分组”选项。
