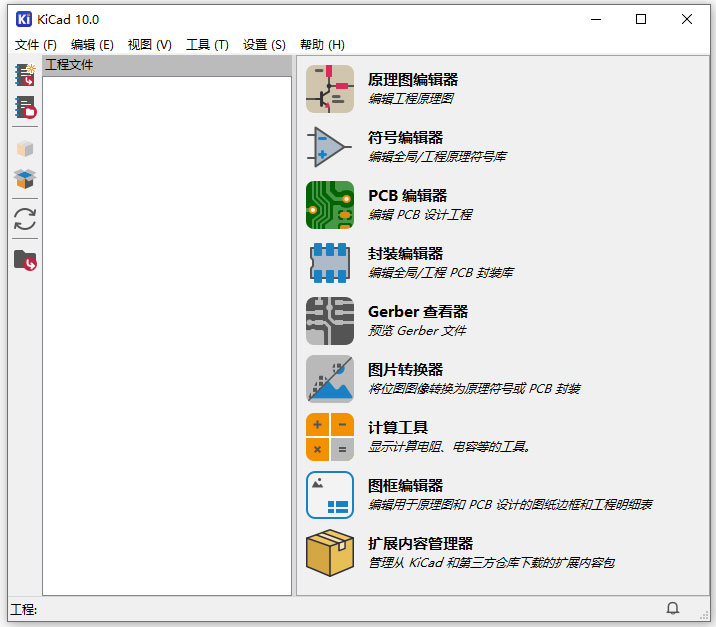

kicad(PCB设计工具)免费版

kicad是一款用于创建电子电路原理图和印刷电路板（PCB）的开源软件套件Electronic Design Automation-电子设计自动化，拥有工程管理器kicad、原理图编辑器eeschema、元件封装关联选择器cvpcb、PCB布线程序pcbnew以及光绘文件查看器gerbview，它具有一个集成化的开发环境，在其之下KiCad包含了如下几款非常精致、相互独立的软件工具。

kicad亮点

1、电子工程师 / 硬件开发者

日常PCB设计、原理图绘制、设计验证

2、高校与职业教育机构

电子工程教学、学生项目、实验课程

3、中小企业（SMB）

低成本进行电子产品研发，避免高昂EDA授权费

4、创客 / 极客 / 爱好者

开源硬件项目、DIY电子制作

5、科研院所

原型验证、定制化电路板开发

6、消费电子、工业控制、物联网（IoT）企业

低至中复杂度PCB设计，快速迭代

kicad特色

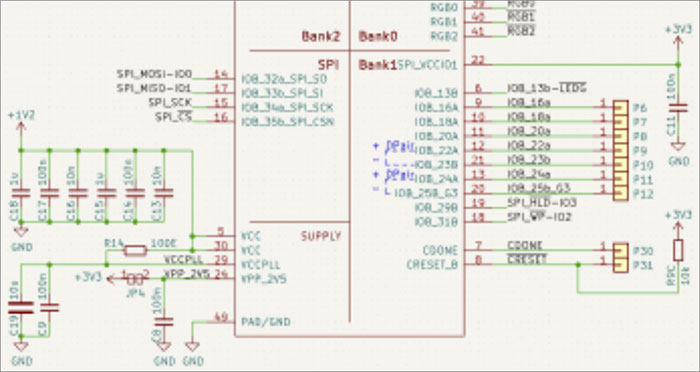

1、原理图绘制

KiCad的示意图编辑器支持从最基础的原理图到复杂的层级设计，包含数百张图纸。创建自定义符号，或使用官方KiCad库中成千上万的符号。用集成的SPICE模拟器和电气规则检查器验证你的设计。

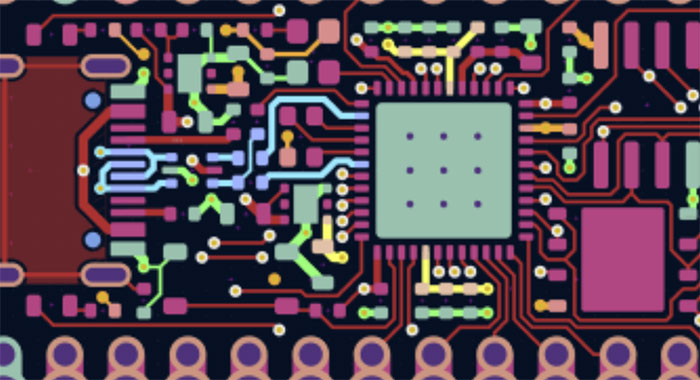

2、印刷电路板布局

KiCad的PCB编辑器既易于上手，便于完成你的首次PCB设计，又足够强大，适合复杂的现代设计。强大的交互式路由器和改进的可视化与选择工具，使布局任务比以往更简单。

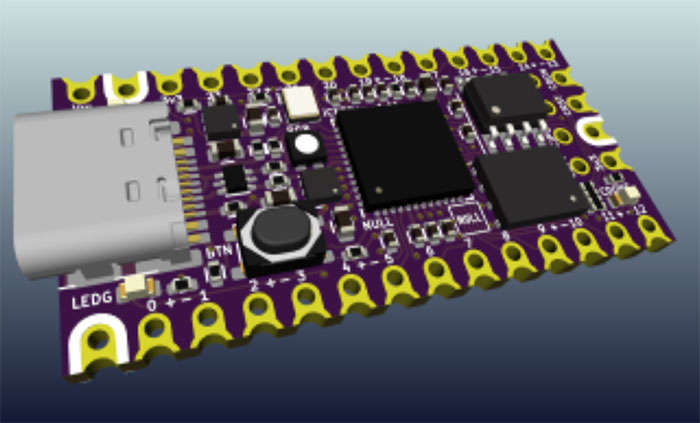

3、3D查看器

KiCad的3D查看器允许你轻松检查PCB以检查机械配合度并预览成品。内置光线追踪器可自定义光照,可以生成逼真的图像，展示你的作品。

kicad特色

一、自带3D PCB查看器
KiCad 配备了强大的3D PCB查看器，让您可以直接查询电路板的三维实际效果。您可以：
1、从任何角度转动，放大PCBB查询
2、检查电子器件规划布局结构干预
3、提前发现机械设备矛盾问题
该功能是一般2D主视图无法替代的，可显著提高设计方案的精度。
二、新项目管理工具
KiCad 新项目管理工具的集成，帮助自己统一管理：
1、电路原理图文档
2、PCB文档
3、电子器件库
4、输出文件（Gerber、BOM等）
这对复杂的新项目（如多板系统或多人协作）至关重要，可以有效地提高工作内容的逻辑性。
三、电路原理图在线编辑器– Eeschema
Eeschema 是 KiCad 电路原理图制作专用工具，适用于：
1、将电子设备拖放式
2、自动连接与连接点识别
3、检查电气设备标准（ERC），确保电路连接正确
4、为PCB设计方案应用形成网表
它形象化实用，即使是新手也能快速入门制作技术专业电路原理图。
四、电子器件在线编辑器
您可以使用电子设备在线编辑器对PCB中的元器件进行修改或自定义。例如：
1、调整部件引脚的定义
2、创建自己的元件符号
3、兼容非标准电子设备
这对需要个性化定制的项目至关重要。
五、封装模板在线编辑器
包装形式在线编辑器给您准确控制焊接层规格、丝网印刷层、3D模型等的机会。如果您使用非标准包装形式或特殊组件，则该软件至关重要。
六、Gerber文件查看器–Gerbview
KiCad 搭载了 Gerbview 专用工具可直接查询 Gerber 文档(PCB制造标准规定)。您可以：
1、认证各层(高层、底层、丝印油墨、防焊等)。)
2、保证设计符合生产要求的生产要求
3、避免因文档错误导致样品不成功
七、元器件封装配对– Cvpcb
Cvpcb 它是一种特殊的包装形式匹配工具，可以帮助自己为电路原理图中的每个组件分配正确的PCB包装形式。能有效避免“工程图纸与实物不符”的低级错误，保证设计方案成功转化为生产阶段。
八、日志文本编辑
KiCad 带来专门的文本编辑查询日志和报告，如：
1、电气设备标准检查单
2、未连网目录
3、检查设计原则（DRC）意见反馈
这些数据对调试和可靠性设计有很大的帮助。
