Imageware逆向工程软件

Imageware（原名：Surfacer）是一款由SDRC公司开发的逆向工程软件，由美国EDS公司出品，后被德国Siemens PLM Software所收购，是四大逆向工程软件之一。由于这款软件的强大，所以被广泛应用于汽车、航空、航天等领域，并且获得了不错的评价。小编为大家带来了13.2新版本，新版更注重于高级曲面、3D检测、逆向工程和多边形造型，为产品的设计、工程和制造营造了一个直觉的柔性设计环境。欢迎有需要的用户前来下载使用！

安装教程

一、许可安装：

1、解压缩，运行"AutoPlay.exe"

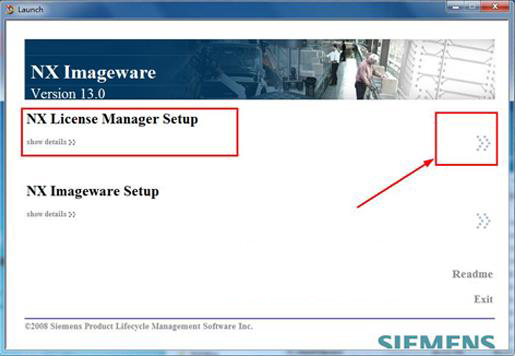

2、出现以下界面，选择箭头所指的框框，选择语言

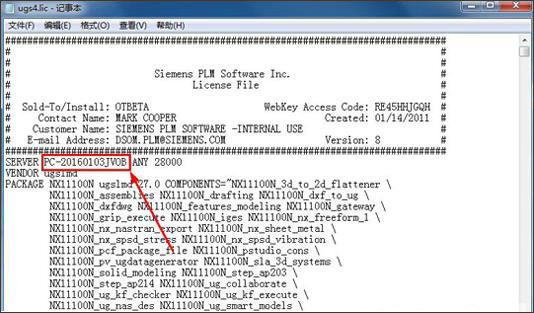

3、接着我们打开CRACK文件夹，然后把里面的ugs4.lic文件放到桌面，用记事本打开ugs4.lic文件，然后把里面的名称改为自己计算机的全称。（PS：右键单击计算机—>属性就可以知道自己的计算机全称，更改设置就可以复制计算机全称）

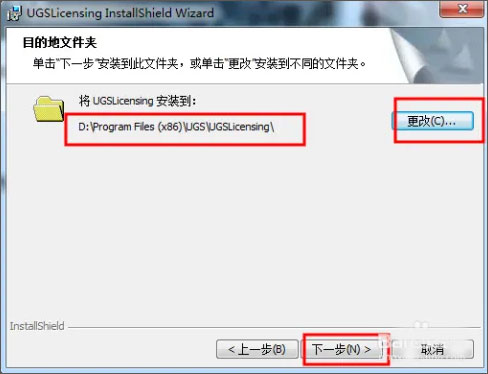

4、返回到刚刚的界面单击下一步，单击更改，这里注意哦！把C盘改成D盘

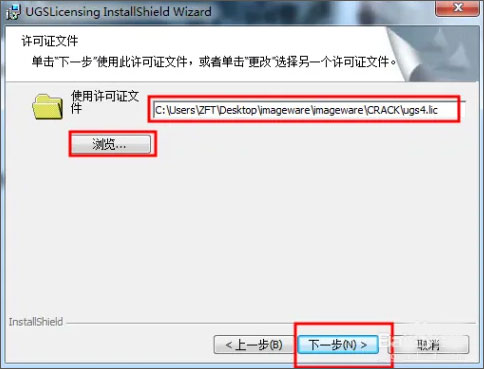

5、单击浏览选择我们刚刚修改的ugs4.lic文件，然后单击下一步

6、选择安装，安装好后单击完成

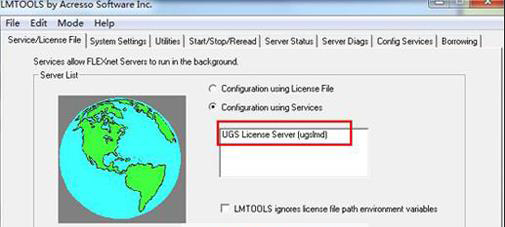

7、现在我们在开始菜单栏找到UGS许可，然后打开LMTOOLS，查看license已经装好了

二、软件安装：

1、破解好后就是安装啦！我们打开I386文件夹下的imageware然后单击运行setup.exe

2、接下去的步骤很简单，根据提示完成安装即可。

注：如果大家对以上安装破解方法还有什么不懂的地方，大家运行包里的1-IMW13.0安装。exe，然后再看看视频就可以啦！

Imageware功能

1、基础模块

包含诸如文件存取、显示控制及数据结构。

2、点处理模块

1）由下列类型的设备中读取点云数据。

三坐标测量仪、扫描仪、光学（照相机）扫描仪、有限元分析结果（转换网格几何，例如，在冲压模中）

2）点云数据抽样达到要求的密度。

3）整齐/有序的点云。

4）点云剖面。

5）点云的全方位模型（粗糙转换）。

6）增加点云。

7）切割/修剪点云。

这是一个非常独特的能力，Imageware优化的处理方法可以非常好地处理大数据量问题。操作点数据，特别是逆向工程或检验的首项任务中，这些对用户非常重要。用户可以拥有完全的自由度在大量的工具中进行选择，以完成清理、稀疏及检查点云的工作。

3、评估模块

1）定量评估

这些工具提供关于实物与模型精确的数据反馈。

实例包括对相邻曲线和曲面位置、相切及曲率连续的检查工具，还有偏差检查工具以检查不同实物之间的精确差别。

2）定性评估

这里强调评价部件模型的美学质量。有效的评估类型包括环境映像工具——将图像包裹到零件表面以获得实际效果。图像通过环境及建筑物的数字化照片获得。软件中包含了大量的预先输入的环境样本。用这种方法你可以在模拟的实际环境中观察模型，以取代昂贵的物理模型。除了环境映像外，你也可以使用工具预先显示跨整个模型的光流线的情况。这种方法同样可以帮助你发现曲面片构造中细微的误差。定性评估对于工业设计以及汽车设计这样要求很高质量和技艺的行业而言有着绝对的需求。

4、曲面模块

提供完整的曲线与曲面建立和修改的工具。这包括扫掠、放样及局部操作用到的圆角、翻边及偏置等曲面建立命令。几何的编辑可以用多种方法实现。首先就是通过直接编辑曲线及曲面的控制点。这对于初始的黑屏设计、输入的遗留数据或有小局部需要修改的情况非常有用。作为控制点编辑工具的补充，新增了完整的针对曲线网络及相关结构的新的三维约束解算器。这些工具捕捉引起自动更新物体之间的关系。这将快速改善设计人员的效率。

Imageware曲面模块也提供功能强大的曲面匹配能力。这将允许将临近的曲面片在边界线或内部点上进行曲面位置、相切及曲率连续的处理。同时提供丰富的匹配选项以精确控制结果的几何。

一些情况下，设计者需要使用高质量的Bezier模型（汽车的ClassA曲面）使用更高的阶次（到21次）的几何。这在曲面模块中均可实现。

5、多边形造型模块

作为单独运行的模块，它提供了处理任何大小的多边形模型的能力。举例来说，由扫描数据处理快速包装分析——与当前过程相比节约大量时间（如从逆向工程到生成Nurbs曲面）。与点处理和曲面模块结合，这将形成在市场上极具竞争力的强大的概念造型工具。并且允许以下数据源及数据类型：

ST数据（如从许多扫描设备中获得）；

有限元数据VRM数据功能性方面允许执行下列操作：

由密集的点云建立多边形

修补多边形网格

偏置多边形用于包装

切割多边形数据剖面

通过布尔操作增加或减少多边形数据

快速加工应用

多边形雕刻及编辑

多边形可视化

快速物理样机准备及实验

6、检验模块

针对检测，尤其是复杂数字形状与物理以及物理样机的三维模型的检验。密集的点云由不同类型的扫描测量设备获得，用于与数字描述与CAD模型的比较。这里提供了大量的工具以输入CAD数据及点云数据并将这些数据进行对齐。对齐后，主算法可以用于比较零件与扫描数据之间定性及数量上的差别。GD&T能力提供对点云注释并存档报告的能力。

Imageware特色

1、张力的曲面建立专用工具：
可以在一个张力的设计环境中非常方便的直接在曲线图、曲面、或观测数据建立曲面，适用贝茨尔(Bezier)与非匀称言之有理B样条(NURBS)曲面二种方法。用户可以选择最适合的曲面方法，通过结合二种方法的优势来获利。
2、动态变化曲面修改工具：
用户可以在交互的方式下测试设计主题风格，马上就能看到是不是美观和构思是否满足工程项目意识。设计、工程分析、生产制造的要求都能通过用心的结构全过程考虑在内，因此当每一次改动曲面时无需再再次校对规范。
3、实时曲面特征库：
能够提供例如随意截面的连续性、曲面反射线状况、亮度对比线、光谱图、曲率云图和园柱形灯源照耀下的返光图等几种方法，在设计的随时都可以查出来曲面缺点。
4、高效的曲面连续性可视化工具：
在复杂的曲面修补的情形下，即便曲面展开了挪动改动等行为，还能保证曲面同与之连接的曲面之间的曲率持续，防止了枯燥乏味的手工制作再调整全过程。
5、强悍的解决扫描仪大数据能力：
依据 Rainbow 图法(等同于假定降水从上述落下来，因为样子差别造成降水流动速度差别)、曲率尺寸转变云图法(对于一个彻底正桥的 class 1 曲面，等同于曲率尺寸转变为零，针对两种不同曲面，该值会不同)将扫描仪数据信息分离，这可以迅速地捕获商品的主要特征，并迅速建立每个相对应曲面，防止了费劲的分析和处理。
