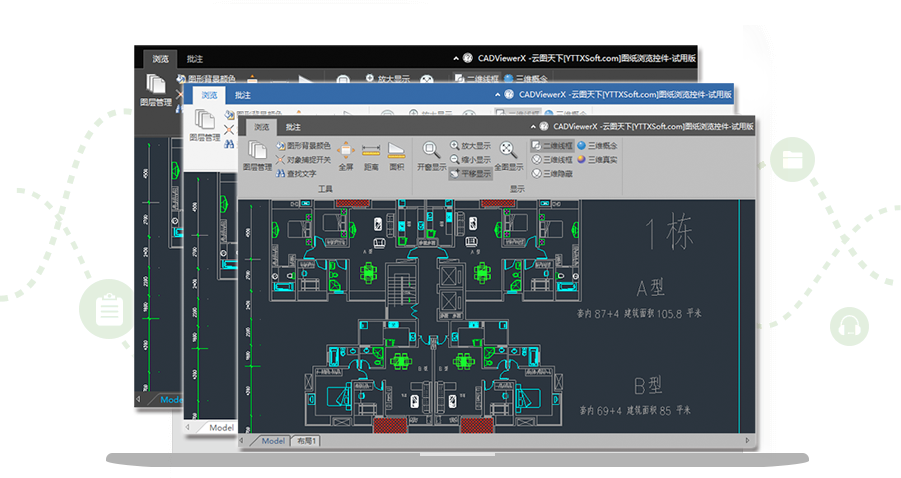

CADViewer(CAD图纸浏览器)

CADViewer是由Tailor Made Software开发的跨平台矢量图形解决方案，基于W3C标准的SVG和JavaScript构建，专为企业级CAD数据管理设计。其独特的技术架构支持在浏览器、移动端及服务器端无缝运行，可直接解析AutoCAD DWG/DXF、Bentley DGN、Adobe PDF等20余种专业设计文件格式，无需依赖原始设计软件。通过集成算法和几何引擎，CADViewer不仅能实现图纸的高精度显示（支持1:1矢量渲染），更可通过API接口与ERP、PLM等企业系统深度融合，完成空间数据分析、资产追踪等复杂业务流程。2025年推出的批量测线功能，可通过单线段属性匹配实现全图同类线段总长统计，显著提升工程测量效率。

CADViewer使用说明

1、CAD图纸管理通过浏览器自定义协议打开图纸浏览器。

2、支持谷歌Chrome、微软Edge\IE浏览器、360浏览器、火狐Firefox浏览器。

3、支持精简模式查看图纸、完全模式查看图纸、编辑图纸模式、批注图纸模式。

自定义协议：cadviewerx://文件标题|文件获取URL地址|打开窗口坐标X|打开窗口坐标Y|打开窗口宽度|打开窗口高度

说明：打开窗口坐标X|打开窗口坐标Y|打开窗口宽度|打开窗口高度的值可以为空

CADViewer上手指南

1.文件加载与格式转换
支持直接拖拽DWG/DXF文件至浏览器，或通过API接口动态加载云端文件。系统内置AutoXchange转换引擎，可实时将CAD文件转为SVG/PDF格式，确保跨平台兼容性。

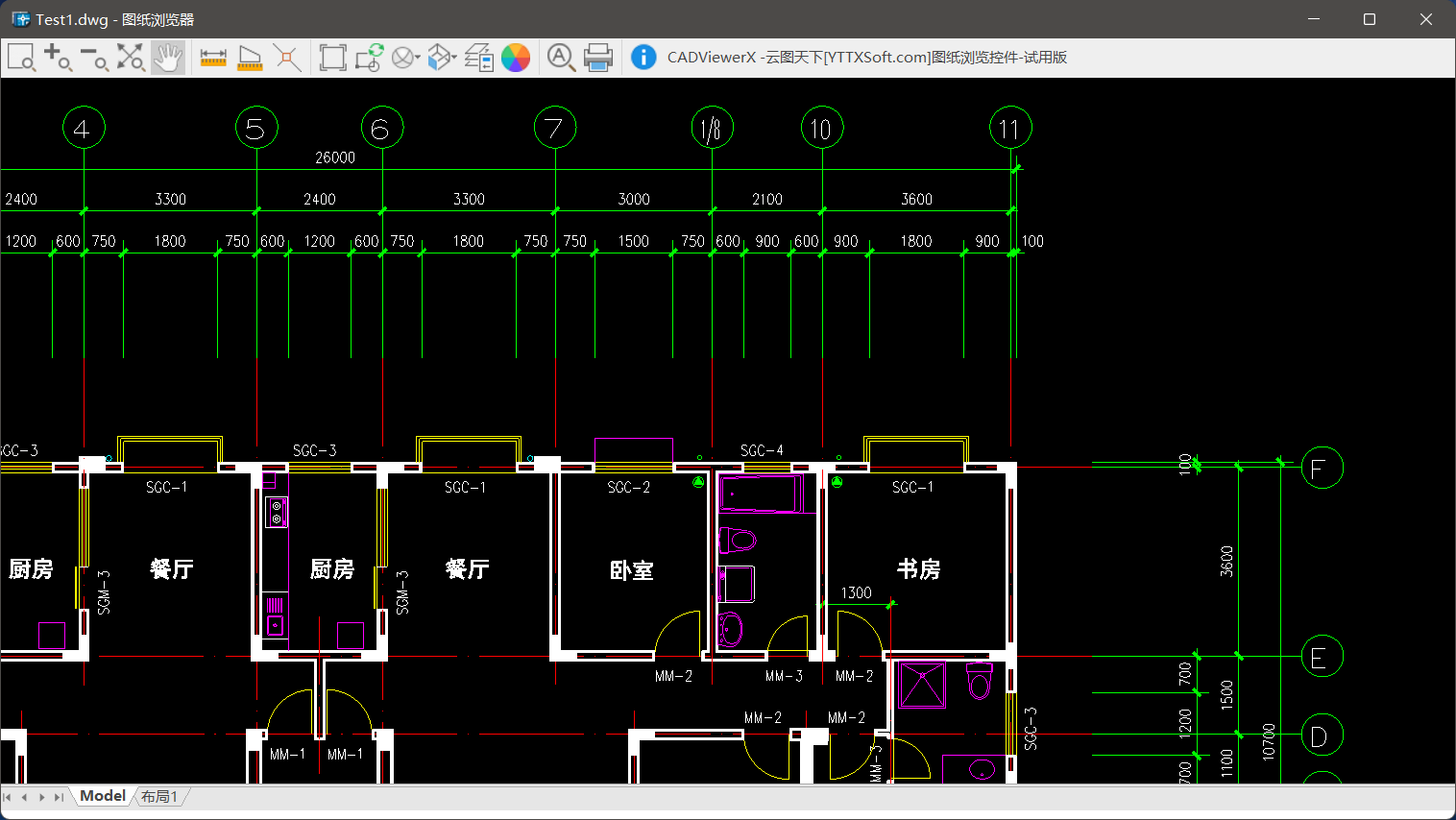

2.多维度图纸浏览
提供平滑缩放（支持1000倍无级缩放）、动态平移、鹰眼导航等工具，三维模型可实现剖切、爆炸视图及PMI（产品制造信息）显示。用户可通过图层管理器独立控制各设计元素的可见性。
3.专业级标注系统
集成文字批注、语音注释、照片标注等多元工具，支持自定义标注样式。标注内容自动生成独立图层，可导出为XML文件供团队共享。
4.精准测量与数据分析
二维测量支持长度、角度、面积等12种参数，三维模式可实时计算空间距离与体积。2025版新增的批量测线功能，可通过线段属性匹配实现全图同类线段总长统计。
5.企业级协作平台
与NextCloud深度集成，支持多人实时标注与版本管理。通过SharePointRESTAPI，可直接在微软365环境中嵌入CADViewer，实现文档库内图纸的在线评审。

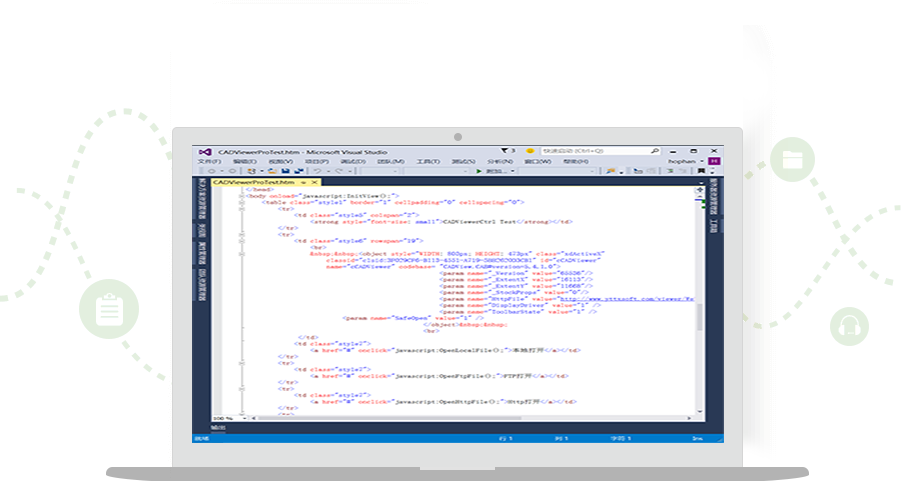

6.二次开发与扩展
提供完整的JavaScriptAPI，支持自定义工具条、事件监听及数据交互。开发团队可通过JSON接口调用几何引擎，实现CAD数据与IoT传感器的动态关联。

CADViewer优势

1.灵活部署方案
提供云服务、私有化部署及混合模式，支持与ActiveDirectory/LDAP集成。企业版可通过负载均衡集群处理百万级图纸并发访问。
2.轻量化设计
采用WebAssembly技术优化渲染性能，100MB级DWG文件加载时间低于3秒，内存占用比传统CAD软件降低60%。
3.企业级协作生态
支持与ERP/SCM系统的数据双向同步，可通过Inkscape图层实现空间对象与IoT设备的动态绑定，适用于智慧建筑、工业4.0等场景。
4.多格式深度解析
独家支持AutoCAD2025新增的参数化块结构，完整保留MicroStationDGN文件的设计历史。PDF解析模块优化了矢量图形的渲染精度，文本可直接检索编辑。

CADViewer功能

1.智能图纸管理
支持多图纸集管理，可按项目、版本、标签进行分类。通过元数据搜索，可快速定位包含特定设备符号或标注内容的图纸。
2.三维模型处理
兼容SolidWorks、Revit等30余种三维格式，支持PMI显示与隐藏、装配体爆炸视图及剖视图生成。模型剖切结果可直接导出为二维工程图。
3.高级标注工具
提供引线标注、云线批注、坐标标注等专业工具，支持标注内容的自动编号与样式模板。标注数据可通过CSV文件批量导入导出。
4.格式转换引擎
内置AutoXchange2025转换核心，支持DWG→PDF、DGN→SVG等27种格式转换。批量转换任务可通过命令行接口（CLI）自动化执行。
