CAD源泉设计插件

源泉设计CAD插件（全称源泉建筑与装饰设计CAD工具箱）是一款专为AutoCAD打造的免费高效辅助工具，由开发者“水哥”基于Visual LISP语言编写编译而成，该插件支持AutoCAD 2000-2023及浩辰CAD8等主流平台，并兼容中望CAD等二次开发环境。核心价值在于无缝衔接用户原有操作习惯——所有功能集成于CAD原生菜单末项，不改变工作流却大幅提升效率。门窗模块完美兼容天正3格式，支持毫米、英寸等多单位系统，且提供简繁中文、英文三语言界面，成为跨地区团队协作的利器。

源泉设计CAD插件安装方法

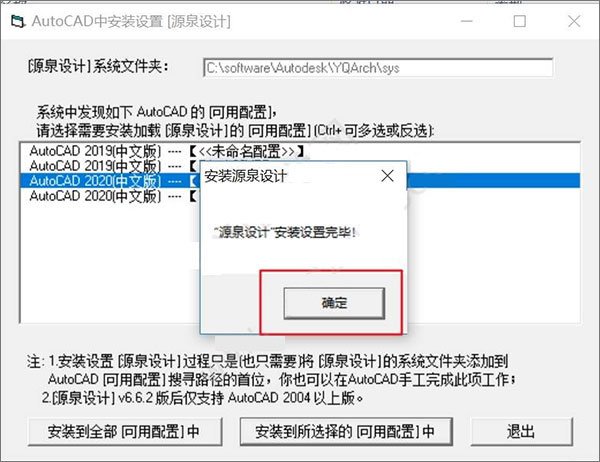

下载解压后，得到YQArch源泉设计CAD插件，打开文件夹找到setup双击运行。选中需要加载的配置，比如AutoCAD2020中文版，点击安装到所选中的配置中；

之后便可以看到源泉设计已经安装完成啦；

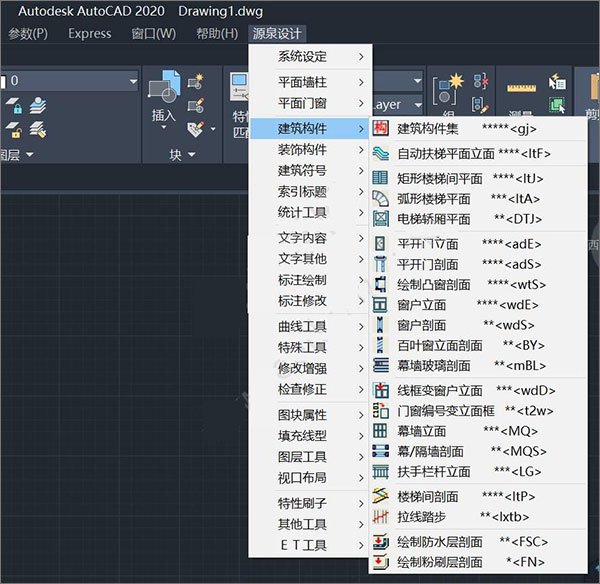

如下图所示，打开Autocad软件，即可看到源泉设计；

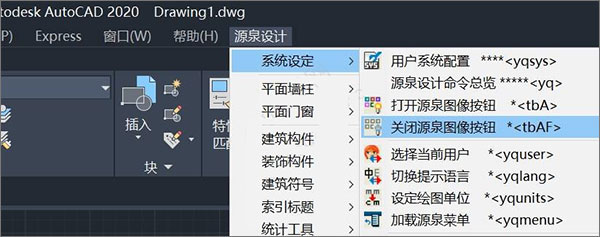

如果左侧出现一堆图标，可以一键关闭；

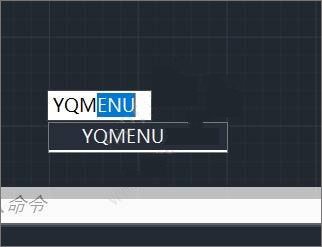

如果不显示源泉设计菜单，可在命令栏输入yqmenu回车加载；

如果要卸载的话，那么点击系统设定-卸载源泉设计，卸载后再删除安装文件夹即可。

源泉设计CAD插件使用方法

1.智能墙体绘制：输入WW命令，像画直线一样创建墙体。系统自动处理墙柱交点修剪，按W键可快速调整墙厚（支持240mm/120mm等常见规格）。
2.轴网自动标注：执行AZH命令，框选轴线即可一键生成轴号及两道尺寸线，无需手动对齐标注点。
3.全局比例设置：通过SD命令设定图纸比例（如1:100），同步调整标注文字、云线半径等元素的显示比例，解决跨文件复制时的尺寸失调问题。
4.图库高效管理：使用BV命令启动类ACDSee的图库界面，直观浏览并插入门窗、家具等动态块，支持自定义图库路径。
5.面积统计输出：运行MJ命令框选房间区域，自动计算面积/周长，并支持导出Excel表格，极大简化造价核算流程。
6.编组批量操作：GGA命令框选对象加入编组，GGX解散编组，解决传统点选低效问题。

CAD源泉设计插件特点

1.零成本高性能：完全免费，无广告无注册，解压即用。
2.多用户配置系统：可为不同公司/项目创建独立设置档，切换时保留专属图层、标注样式等标准。
3.命令高度集成化：如DD命令合并线性标注（DLI）与连续标注（DCO）功能，减少指令记忆负担。
4.动态块兼容性强：门窗图块支持属性匹配（ssD命令），修改标签即可同步更新关联块。
5.地理信息交互：内置GoogleEarth转换器，将CAD图形精准投射至卫星地图。

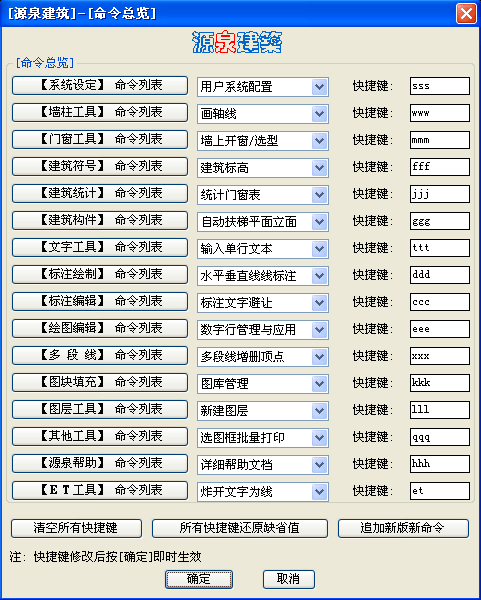

6.快捷键自由定制：通过总览命令动态绑定快捷键，即时生效无需重启CAD。

CAD源泉设计插件功能

1.参数化构件库：
输入YG生成衣柜平面，LTF绘制自动扶梯，GZ插入定制橱柜，支持尺寸参数实时调整。
2.智能修剪系统：
TW命令框选墙柱范围，自动修剪交叉墙体，避免手动倒角。
3.立面快速生成：
LM命令基于平面图一键生成立面框架，结合WDE两点画窗补充立面细节。
4.填充图案定制：
TCT命令选取现有图案模板，支持石材、木纹等材质填充，并可导入自定义图案。
5.动态表格工具：
KBG创建等宽表格，bgZ居中文字，联动Excel实现数据双向同步。
6.增量编辑体系：
1234命令对数值文字递增复制，支持汉字“一至九”序列，满足施工图编号需求。

CAD源泉设计插件疑难解答

1.安装后菜单不显示？
检查CAD版本兼容性；运行yqstart.lsp手动加载；或按Ctrl+9调出命令栏。
2.标注文字大小异常？
使用SD命令重置全局比例（1:100等），或参考现有文字高度手动调整。
3.编组操作仅支持点选？
加载社区优化命令GGA，支持框选对象加入编组。
4.填充墙柱时提示图层锁定？
关闭“填充墙，柱”对话框，解锁图层后重新操作；或使用TCT命令替代。
5.卸载后残留文件？
退出CAD进程，删除安装目录；或运行yquninst清除注册表关联。
