软件亮点
一、ECLASS 数据导入实用程序 （2027 版新增功能）
许多制造商的网站或产品目录都提供符合 ECLASS 的产品规格。这些规格可以包括技术细节、尺寸、认证、标准、产品描述、零件代号和制造商文档的链接。
AutoCAD Electrical 使用 ECLASS 来简化和标准化制造商数据的下载和集成。这种方法提高了设计流程的效率、准确性和互操作性。
AutoCAD Electrical 中的 ECLASS 数据导入实用程序可导入产品规格的 XML 文件、二维示意图的 DWG 文件以及三维表示的 IPT 文件。该实用程序检查指定的文件，如果它们通过验证，则将数据导入数据库。它还会生成一个日志文件来记录任何警告或错误，并生成一份详细说明导入项目的报告。
二、将端子排导出到制造商应用程序 （2027 版新增功能）

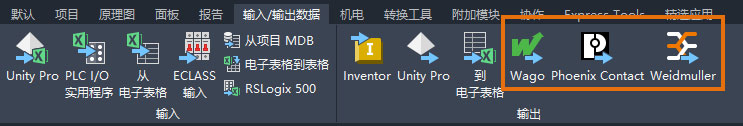

您可以从 AutoCAD Electrical 工具集输出端子排，并将其输入到 Wago Smart Designer、Phoenix Contact CLIPX Engineer 或 Weidmuller Configurator 应用程序中。通过这些制造商工具，您可以设计、操作和验证端子排。
在导出过程中，AutoCAD Electrical 工具集将从选定的端子排中提取数据，并创建与 Wago Smart Designer 或 Phoenix Contact CLIPX Engineer 兼容的 XML 文件，或与 Weidmuller Configurator 兼容的 CAEDEX 文件。然后，将此 XML 文件导入到相应的制造商工具中。
导出的端子排数据包括：
1、目录号
2、端子号
3、安装代号
4、位置代号
5、标签
6、备用
7、附件
三、端子排表格 （2027 版新增功能）
通过使用端子排编辑器或端子表格生成器添加更多字段，可以展开表格式端子排中的数据。
四、端子设计图报告增强功能 （2027 版新增功能）

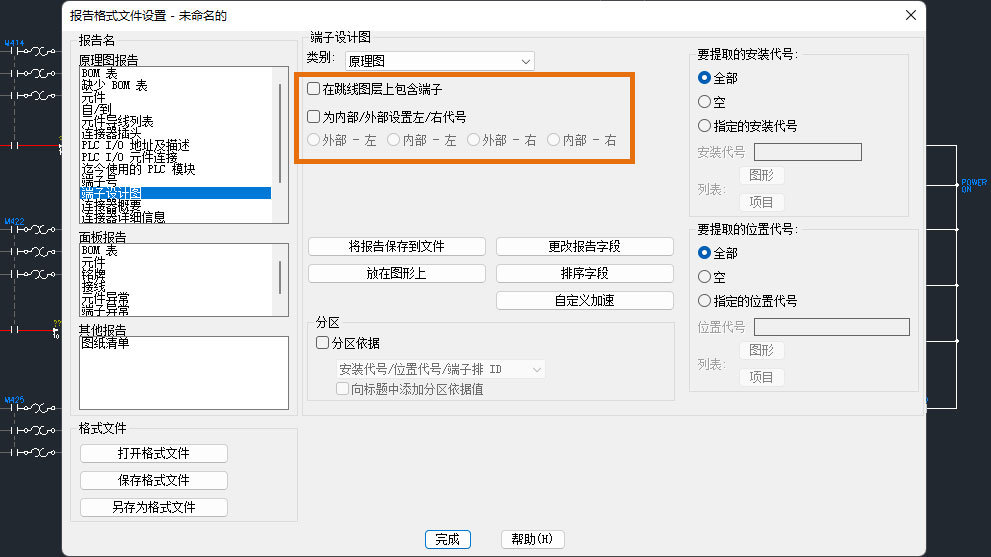

现在，您可以选择在跳线图层上包含端子，并在生成端子设计图报告时在左侧或右侧显示内部或外部代码。这些选项位于“报告格式文件设置”对话框中，使您可以更好地控制报告格式。
五、几何图形清理 （2027 版新增功能）
“几何图形清理”会扫描图形以查找常见的几何图形错误，包括间隙、越界、临界和未对齐的角度。它使用视觉标记直接在图形窗口中亮显错误。此外，“几何图形清理”针对每个错误都提供了多个选项，供您选择最佳修复方案。您还可以选择忽略建议，并在需要时按设计保留几何图形。“几何图形清理”快速、直观且精确。
1、新命令

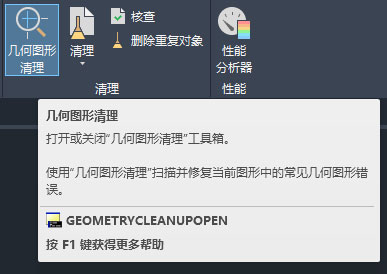

GEOMETRYCLEANUPOPEN - 打开“几何图形清理”选项板。
GEOMETRYERRORREVIEWCLOSE - 退出“几何图形清理”查看模式。
GEOMETRYCLEANUPCLOSE - 关闭“几何图形清理”选项板。
2、新系统变量
GEOMETRYCLEANUPSTATE - 指示“几何图形清理”选项板是处于打开状态还是关闭状态。
GEOMETRYCLEANUPZOOMPAN - 控制单击“几何图形清理”选项板的树状图中的节点是否自动缩放到亮显的实例。
六、Autodesk Assistant （2027 版新增功能）

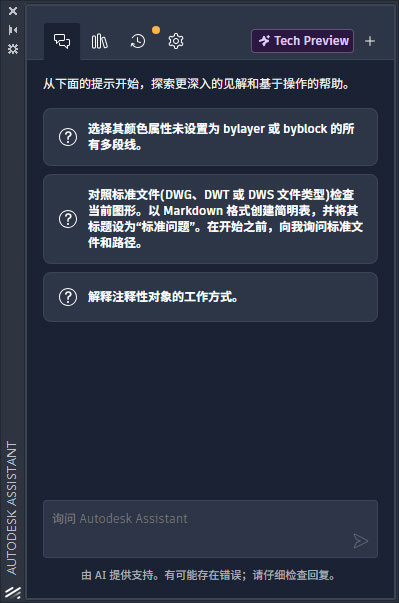

Autodesk Assistant 现在提供 AI 增强的聊天功能和提示驱动的工作流，包括以下增强功能：
1、可以对照标准文件检查当前图形的标准
2、基于自然语言提示的选择
3、可以查询图形中的信息，例如图层列表、块使用情况等
4、提示库和聊天记录
注： 这些最新的 Autodesk Assistant 增强功能当前位于技术预览中，并将随着时间的推移不断改进。目前，其结果可能不准确。
七、Forma Data Management Essentials （2027 版新增功能）
Forma Data Management Essentials 简化了与他人对项目的协作，可帮助您组织每个工作阶段的项目文件和文件夹。使用它可共享图形文件、发布图纸、审阅设计、创建附函和跟踪问题。
若要将 Forma Data Management 与 AutoCAD 结合使用，请确保安装最新版本的 Desktop Connector。为此，请参见安装 Desktop Connector。
此版本包含的改进使 Forma Data Management 入门变得前所未有的简单：
1、Forma Data Management Essentials

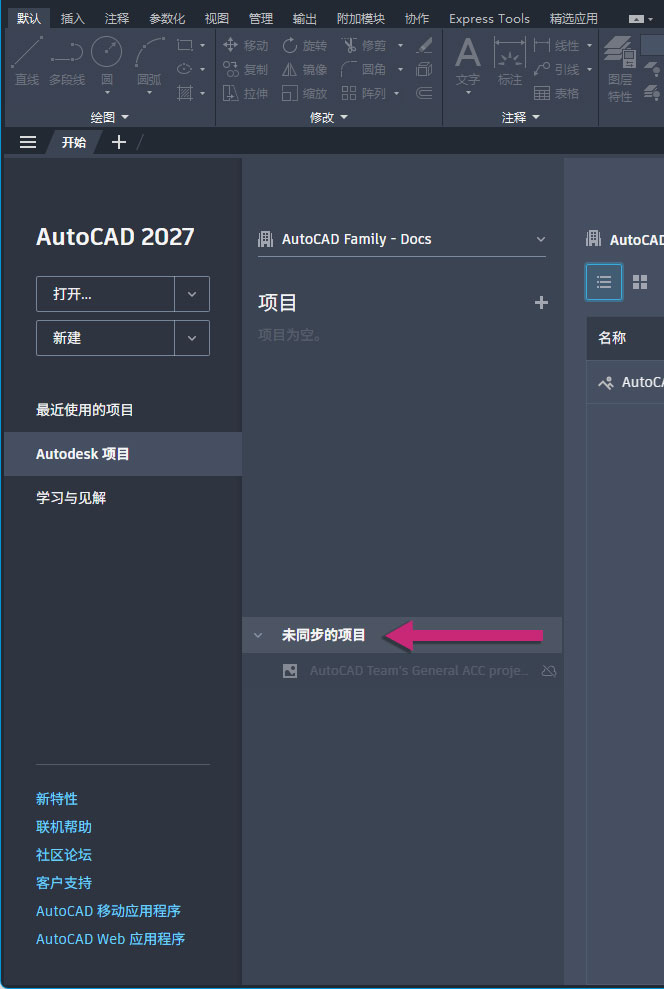

2、能够查看未同步的项目
3、学习内容面板
4、Forma Data Management 中增强的 AutoCAD 功能
八、连接的参照 （2027 版新增功能）
“连接的参照”改进了更新缺少的外部图形参照 (xref) 的路径的工作流。

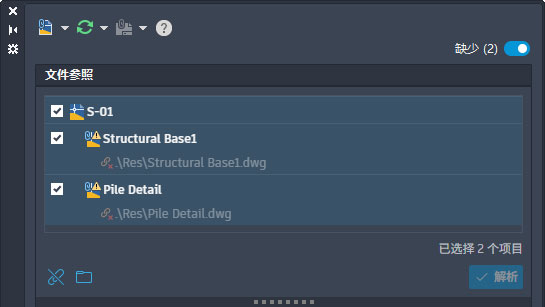

处理包含参照的图形时，通过新的“缺失”切换，可以切换到“文件参照”窗格的“缺失参照”视图。此视图仅显示缺少的外部图形参照 (xref) 文件。
在“缺失参照”视图中，可以对选定的缺失参照执行以下任务：
拆离不再需要的参照
通过浏览并指定新路径来更新参照的路径
基于建议的路径解析参照路径（仅适用于从 Autodesk 项目打开的图形）
1、建议的参照路径
通常，重命名或移动参照文件时，由于该文件的路径已更改，因此任何依赖它的图形都找不到它。因此，您必须更新每个缺少的参照的路径，以将其正确加载到 AutoCAD。
当连接的参照和参照图形 (xref) 文件存储在 Forma Data Management 上时，“外部参照”选项板将自动尝试查找已重命名或移动的缺失参照文件。找到缺失的参照文件后，将显示建议的路径，您可以接受该路径以避免手动更新每个缺少的参照。
2、已更改的命令
EXTERNALREFERENCES - 打开“外部参照”选项板。
九、连接的支持文件：工具选项板 （2027 版新增功能）
可以与处理存储在 Forma Data Management 中的同一 Autodesk 项目的其他用户共享工具选项板和编写选项板文件。

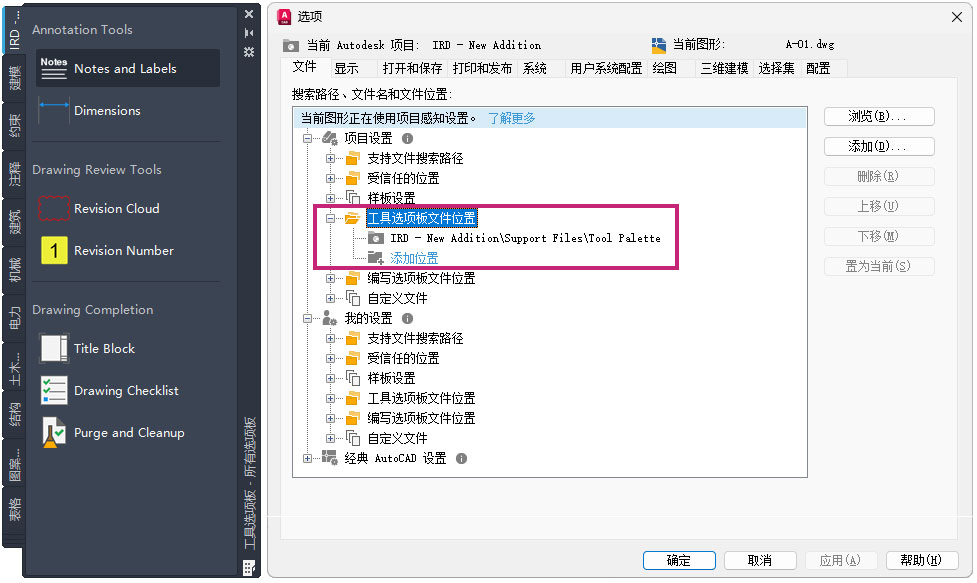

在 Forma Data Management 中配置 Autodesk 项目时，可以指定项目的工具选项板和编写选项板文件的位置。有关设置 Autodesk 项目以使用连接的支持文件的详细信息，请参见设置 Autodesk 项目以使用连接的支持文件的步骤。
如果您不熟悉工具选项板和编写选项板，以下内容提供了每个选项板的简要说明：
1、工具选项板：可以访问与项目相关的块、填充图案、自定义命令以及许多其他有助于实施 CAD 标准的工具。加载后，这些选项板将显示在“工具选项板”窗口中。
2、编写选项板：- 提供用于创建和修改动态块的工具。加载后，这些选项板将显示在块编辑器的“块编写选项板”窗口中。
十、连接的支持文件：局部自定义 (CUIx) 文件 （2027 版新增功能）
在 Forma Data Management 上处理从 Autodesk 项目打开的图形时，可以与他人共享自定义用户界面 (UI) 元素，还可以将其加载到 AutoCAD 桌面应用程序中。

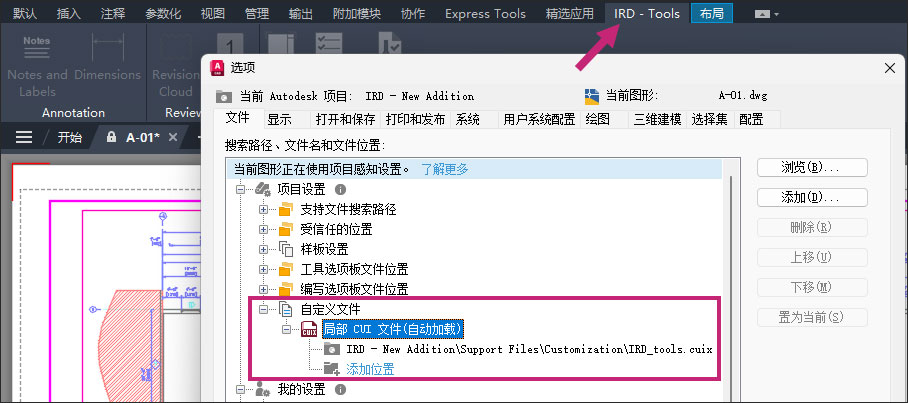

在 Forma Data Management 中配置 Autodesk 项目时，可以指定局部自定义 (CUIx) 文件，这些文件包含要在打开该项目中的图形时自动加载的自定义工具。在图形之间切换时，为 Autodesk 项目配置的任何 CUIx 文件会在其关联图形为当前图形时自动加载，而当与该 Autodesk 项目不关联的其他图形成为当前图形时，将卸载这些文件。有关设置 Autodesk 项目以使用连接的支持文件的详细信息，请参见设置 Autodesk 项目以使用连接的支持文件的步骤。
如果用户不熟悉局部自定义 (CUIx) 文件，以下资源提供了有用的介绍：
1、自定义 (CUIx) 文件
2、自定义用户界面 (CUI) 编辑器
3、自定义功能区选项卡
4、自定义功能区面板
AutoCAD2027电气版功能
1、智能化电气符号库65,000+ 电气符号（合乎国家标准）
元器件封装详细，快速插入
高效率建立满足条件的工程图纸
2、自动化设计与文本文档
自动输电线序号：降低不正确
自动元器件标识：统一命名规范
即时电气设备标准查验：及时出现未知错误
自动生成 BOM 明细：物料一键导出来
3、PLC I/O 详细地址管理方法
自动分派PLC I/O 详细地址
与电路原理图同歩
降低手工录入不正确
4、动态电路设计方案
各种电气电路动态设计
三维电路原理能力
调试和故障排除作用
5、表格与输出
自动生成汇报
PDF 格式电路原理图导出
注解和标明加上
6、项目风险管理
文件夹名称分组管理新项目
拖拽文件到文件夹名称
项目组织清楚
7、兼容模式和合作
密切集成化 AutoCAD 2027
跨桌面上、Web、手机端 DWG 协作
与 Autodesk Inventor 等软件开发信息共享
-
