Altium Designer 20中文版

Altium Designer 20是一款PCB印刷电路板设计电路仿真软件，电子原理图设计、PCB布局、3D建模与验证、信号完整性分析等全流程设计，支持从概念到制造的一体化解决方案，统一设计环境集成原理图编辑、PCB布局、嵌入式软件编程于一体，实现数据实时同步与协同设计。高级PCB设计支持多层板设计、差分对布线、高速信号仿真，提供自动布线工具及设计规则检查DRC，确保符合制造标准。3D可视化与验证实时3D建模功能可模拟电路板与机械外壳的装配效果，检测物理冲突元件间距、散热问题。仿真与分析内置SPICE仿真引擎，支持电路功能验证、电源完整性分析及热仿真，减少原型测试成本。输出与制造生成Gerber、ODB++等制造文件，支持BOM（物料清单）导出及与MCAD（机械CAD）软件的集成。

Altium Designer 20软件特色

1、新的器件搜索面板和元件面板

可以快速访问主要供应商的元件库和可用的元器件，并能够直接从面板中获取元件进行放置。

2、印刷电子

能够将电子电路直接印刷到基板上，使其成为产品的一部分，从而实现无层设计概念。

3、支持微孔

专门为电路板上的Uvias和HDI叠层建模，以适应高输入/输出密度的先进元件封装。

4、实时物料清单管理

通过访问ActiveBOM?中最新的供应商信息和可用的元件，快速、准确地生成全面的BOM报告。

5、高级的层堆栈管理器

通过便利的层堆栈管理工具，可以轻松地定义叠层并利用全面的编辑类型功能。

6、多板系统建模和协作

借助新的3D引擎提供的类似 MCAD的编辑功能，只需通过简单的单击选择，便可以对所需的对象进行匹配。

7、高质量的自动化布线

使用ActiveRoute的新功能，例如移动元件、修复推挤走线和跟随模式，在极短时间内完成并完善您的布线。

8、对象级焊盘热连接

使用功能强大的属性面板，可在单个操作中配置一个或多个过孔的热风焊盘。

9、简明的文档流程

利用新的，逼真的电路板区域视图，可以在Draftsman中创建高度可定制的制造和装配视图。

Altium Designer 20软件功能

1、设计环境

通过设计过程中各个方面的数据互连（包括原理图、PCB、文档处理和模拟仿真），显着地提升生产效率。

2、可制造性设计

学习并应用可制造性设计（DFM）方法，确保您的PCB设计每次都具有功能性、可靠性和可制造性。

3、轻松转换

使用业内最强大的翻译工具轻松转换您的设计信息 — 如果没有这些翻译工具，我们的业绩增长将无法实现。

4、软硬结合设计

在全3D环境中设计软硬结合板，并确认其3D元件、装配外壳和PCB间距满足所有机械方面的要求。

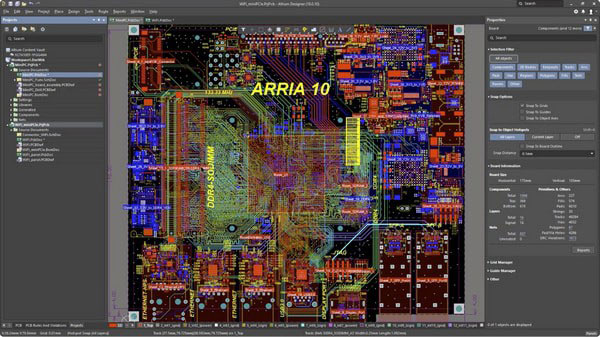

5、PCB设计

通过控制元件布局和在原理图与PCB之间完全同步，轻松地操控电路板布局上的对象。

6、原理图设计

通过层次式原理图和设计复用，在一个内聚的、易于导航的用户界面中，更快、更高效地设计顶级电子产品。

7、制造输出

体验从容有序的数据管理，并通过无缝、简化的文档处理功能为其发布做好准备。

Altium Designer 20安装教程

1、在本站下载并解压，得到如下文件

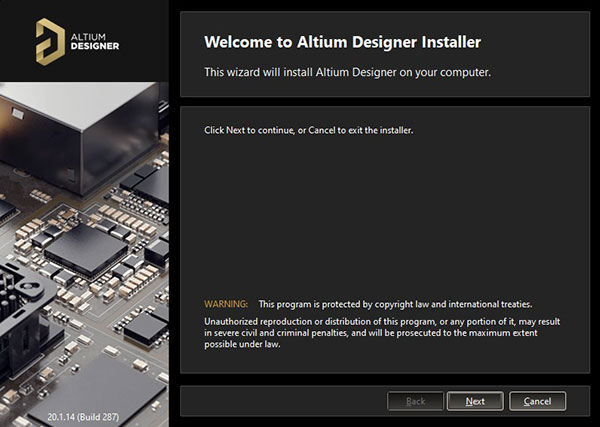

2、双击运行“AltiumDesigner20Setup.exe”，安装原程序，进入安装向导点击next

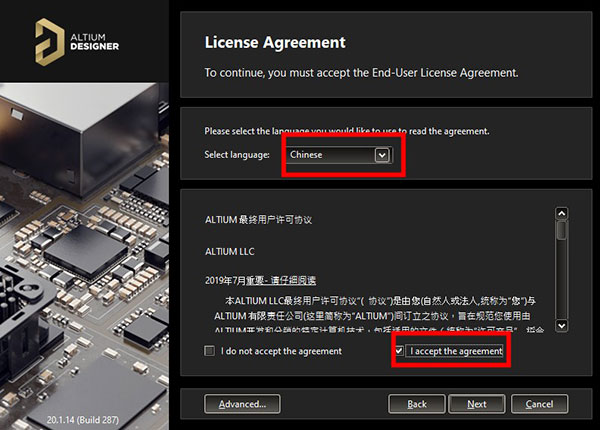

3、选择语言Chinese，然后勾选我同意许可协议，如图所示

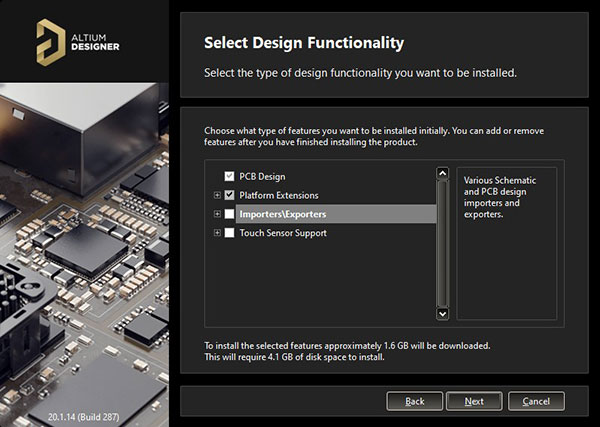

4、选择附加任务

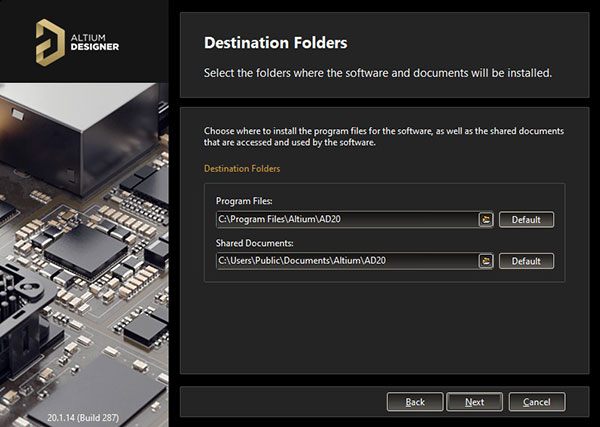

5、选择安装目录，这里小编选择默认

6、确认安装信息

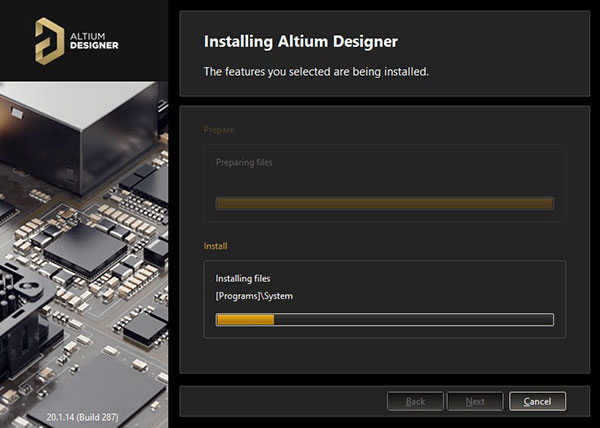

7、软件安装中，请耐心等待

8、软件安装完成，先不要运行软件，退出向导
