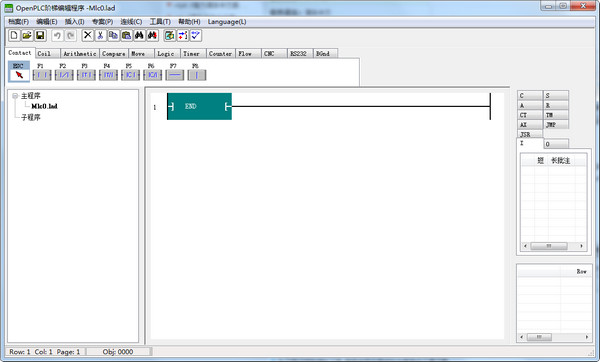

OpenPLC阶梯编辑程序

OpenPLC是全球首个完整开源的可编程逻辑控制器（PLC）解决方案，由运行系统、编辑器和ScadaBR（HMI构建器）三大核心组件构成。它打破了传统工业控制器封闭生态，基于IEC 61131-3国际标准开发，允许用户在任何兼容硬件（从树莓派到工业服务器）上部署控制逻辑，将PLC开发成本降低90%以上。他支持5种PLC编程语言，支持离线模拟功能，系统兼容性极好，为中小型自动化场景（如智能产线、能源监控）提供“高定制+低成本”替代方案，填补传统PLC与单片机间的技术鸿沟。

OpenPLC功能

1.五语言全支持
完整兼容IEC61131-3标准的LD（梯形图）、FBD（功能块）、ST（结构化文本）、IL（指令表）、SFC（顺序流程图），支持图形化/C语言混合编程
2.硬件无界扩展
通过模块化I/O设计，可连接Arduino/RaspberryPiGPIO、远程IO模块（Remote_IO）、PID智能模块等，支持自定义引脚映射
3.实时Web监控
集成ScadaBR构建器，生成可交互的HMI界面，通过浏览器实时查看设备状态（如温度曲线、电机转速）
4.边缘计算赋能
在树莓派4等设备上实现本地决策（如基于光照传感器的智能照明控制），降低云端依赖
5.工业级通信协议栈
内置ModbusTCP主/从站、EtherCAT（需扩展库）、Profinet协议，直接对接SCADA系统
6.多设备协同控制
支持单服务器管理多台OpenPLC设备（如工厂中分散的阀门控制器组）
7.C语言深度集成
在ST环境中嵌入C代码，直接操作硬件驱动（如Linux下文件读写控制GPIO）

OpenPLC阶梯编辑程序特色

1.全栈开源自定义
从运行时内核到编辑器全部开放源码，允许企业二次开发（如定制化HMI界面）
2.硬件成本革命
树莓派4+OpenPLC方案成本＜$100，性能媲美万元级商用PLC
3.动态热更新机制
无需停机即可在线修改控制逻辑，保障连续生产
4.轻量化部署
运行时仅需50MB内存，适配老旧工控机（实测可在512MBRAM设备运行）
5.社区驱动进化
全球开发者贡献硬件驱动（如ESP32、NUC980MCU适配）
6.教学与生产无缝切换
同一程序可在教学套件（树莓派）和工业设备（加固型工控机）运行
7.生态工具链整合
兼容MATLAB/Simulink模型导入，实现控制算法快速迁移

常见问题与解决方案

1.树莓派GPIO无法控制？
安装WiringPi库并检查引脚映射：gpio-v；OpenPLCWeb端需选择“RaspberryPi”硬件层
2.ST与C语言变量传递错误？
使用SetFbVar()/GetFbVar()转换数据类型，避免直接赋值
3.工业现场通信干扰？
采用光电隔离继电器模块，电源独立供电（冶炼厂实测抗干扰提升300%）
4.ModbusTCP连接超时？
关闭防火墙8080端口限制，确认从站地址%IW1对应功能码04
5.循环周期抖动？
Linux内核需配置实时补丁（如PREEMPT_RT），将默认20ms周期增至50ms
