MCGS组态软件

MCGS（MadeinChinaforGlobalServices）组态软件V7.7是昆仑通泰公司专为工业自动化领域打造的核心产品。作为一款集数据采集、设备监控、人机交互于一体的专业软件，V7.7凭借高效稳定的性能和易用性，已成为全球工业设备调试与运行的重要工具。其最新版本不仅延续了前代的优势，更通过内核优化、功能扩展和智能化升级，为用户提供了更强大的设备管理与监控能力。无论是传统制造业的生产线控制，还是新能源、环保等新兴领域的智能设备管理，MCGSV7.7均能提供灵活且可靠的解决方案。

MCGS组态软件功能

1.图形化编程与可视化界面
提供直观的拖拽式开发环境，用户无需编写复杂代码即可构建人机交互界面。内置丰富的图表、按钮、指示灯等组件，支持个性化设计，满足不同场景的交互需求。

2.实时数据采集与处理
支持RS485、Modbus、TCP/IP等多种工业协议，可实时采集设备数据并进行动态分析。结合强大的计算与逻辑处理能力，实现设备状态的精准监控与异常预警。

3.智能报警与事件管理
支持多级报警阈值设置，实时推送设备异常信息，并自动记录报警事件。通过历史报警数据追溯，帮助用户快速定位故障根源。

4.多场景数据存储与报表
提供多种存盘方式（如定时存盘、事件触发存盘），支持Excel、CSV等格式导出。内置报表生成工具，可灵活定制生产、能耗等数据报表。

5.跨平台远程监控
支持Web访问与移动终端接入，用户可通过浏览器或APP实时查看设备状态，远程调整参数或触发控制指令，提升运维效率。

6.设备诊断与自修复
新增智能诊断模块，可自动检测通信中断、内存溢出等常见问题，并尝试修复。结合看门狗机制，保障系统在恶劣环境下的持续稳定运行。

使用教程(图文)

MCGS组态软件如何设置动画

首先打开MCGS软件，并新建一个工程。

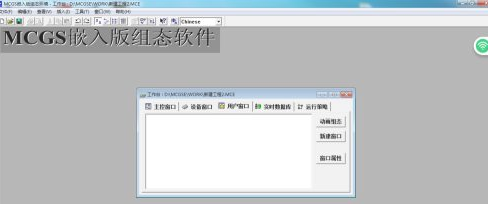

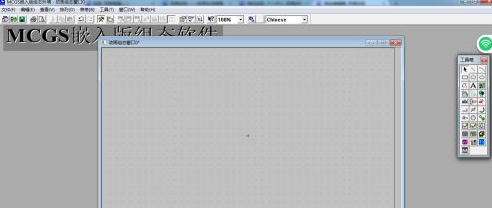

点击“新建窗口”按钮，新建一个窗口。双击新建的“窗口0”，进入窗口编辑。

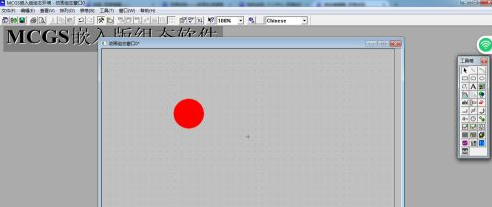

选择一个你想要实现移动显示的标签或者按钮等，在编辑页面上画出相应图标。这里我以圆示例，并将其填充为红色。

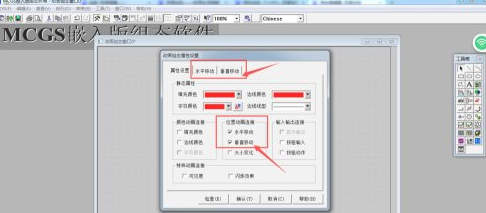

双击所画图形，调出属性窗口。可以看到有“位置动画连接”选项，勾选其中需要的移动选项，可以多选。勾选玩会发现窗口上面多出了选项条。如下图所示。

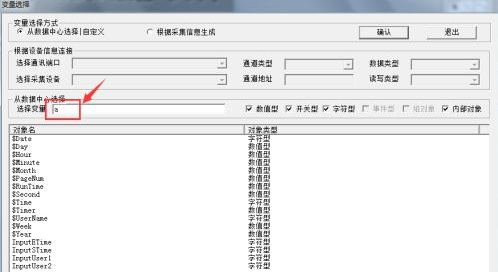

选择“水平移动”选项卡，点击表达式后面的“?”按钮。在弹出的窗口中的变量选择中选择已经建立好的变量或者自己输入一个新的变量名称，这里是我输入的新名称a。点击确定。

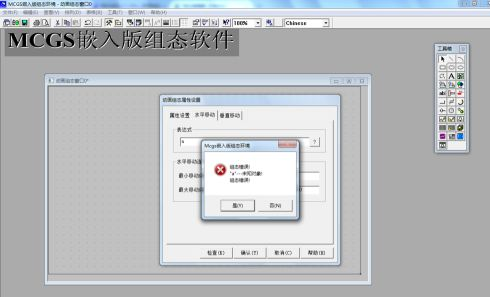

接着点击确定时软件会提示错误，这是因为百年来那个a没有建立，这是点击是，然后点击确定，变量就建立完成了。

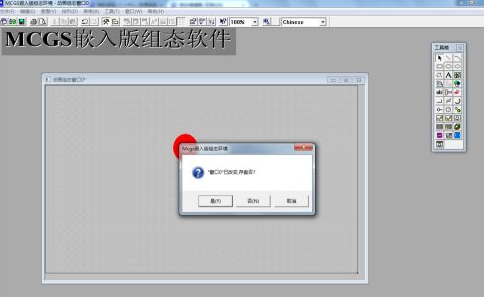

关闭动画组态窗口。软件会提示保存，点击保存。

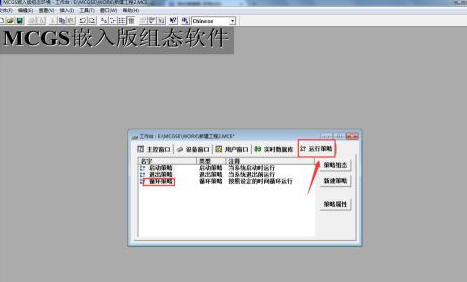

选择运行策略选项，双击打开循环策略。

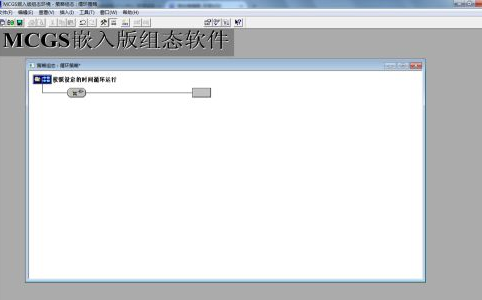

右键弹出窗口中的图标，选择“新增策略行”。结果如下。

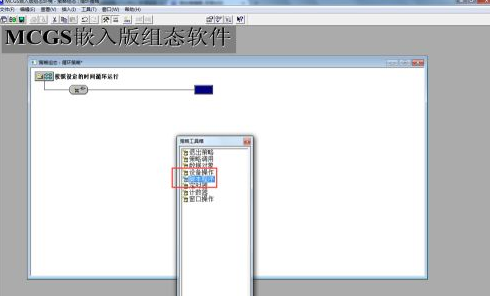

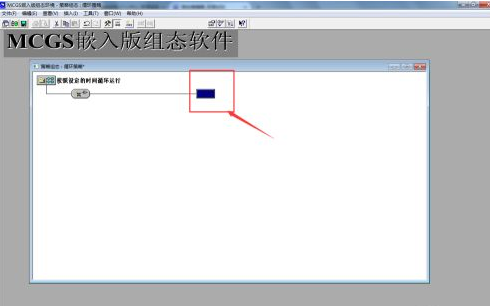

右击下图1所示图标，选择“策略工具箱”.选择“脚本程序”。双击新建的脚本程序。

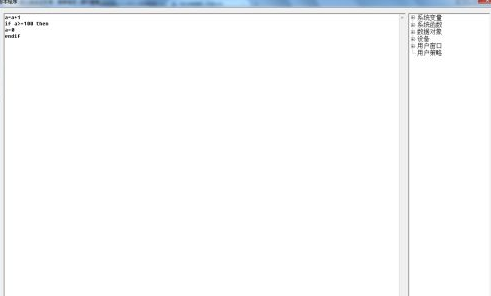

将想要的动画程序输进去，点击确定。关闭并保存“循环策略窗口”。

然后就可以进行模拟运行了。圆形图标会一直在水平方向移动，当移动的距离达到100后返回。

MCGS组态软件亮点特色

1.免费无限点授权
提供全功能免费版本，支持无限点数配置，降低中小企业部署成本。

2.全系列兼容与低资源占用
向下兼容MCGS全系列硬件，适配Win7/10/11等系统，仅需16MB内存即可流畅运行。

3.高速通信与驱动扩展
支持串口、网口、MPI直连等多种通信方式，内置800+设备驱动，兼容主流PLC、传感器等硬件。

4.增强型动画与多媒体支持
支持JPG/BMP高清图片与动态效果，提升界面表现力。新增公共窗口功能，简化重复组件设计流程。

5.安全机制与权限管理
提供工程密码、操作权限分级、运行期限限制等多重保护，确保系统数据安全。

常见问题

1.加密狗检测失败
-检查加密狗型号与软件版本是否匹配，尝试重新插拔或更换USB接口。
-确认驱动程序是否正确安装，或通过安全管理工具解除其他加密狗锁定。

2.工程路径含空格导致无法打开
-将工程文件移至不含空格的目录（如D:\MCGS_Project），避免路径中包含特殊字符。

3.历史表格数据不刷新
-在循环脚本中添加`窗口名称.Refresh()`函数，强制刷新数据读取。

4.网络版运行缓慢
-定期清理Access数据库（超过50MB可能导致卡顿），或改用SQLServer等大型数据库。

5.下载失败或版本不兼容
-确保TPC与PC处于同一网段，检查网线连接或尝试USB下载。若版本冲突，需同步升级软件与硬件固件。

小编对MCGS组态软件的总结

MCGS组态软件V7.7以“易用、稳定、智能”为核心，构建了一套覆盖工业控制全生命周期的解决方案。随着工业互联网的深化发展，这款软件有望成为更多企业实现智能制造的“标配工具”。
