钢构CAD自动放样软件

下载安装网给大家介绍的钢构CAD是一款深度集成于AutoCAD平台的专业化工具集，专为钢结构、钣金、管道及建筑行业工程师设计，将计算与绘图自动化融合。软件通过411+子程序模块覆盖从基础绘图到复杂工业设计的全流程，核心包含“会画图的五金手册”（动态生成型材截面与重量计算）、“钣金展开放样”（支持多节牛角弯秒级展开）及“型钢杆件精准绘制”等功能。其独创的一键优化引擎可自动配置图层、线型、标注样式，解决CAD新手操作门槛高的痛点，同时支持AutoCAD2004至2022全版本兼容，适配天正建筑、探索者等第三方插件。通过隐私本地化处理（无云端数据上传）和工业级精度算法（误差≤0.5%），显著提升施工图效率，将传统30分钟查表计算任务压缩至3秒完成，成为工程制图的“瑞士军刀”。

钢构CAD亮点

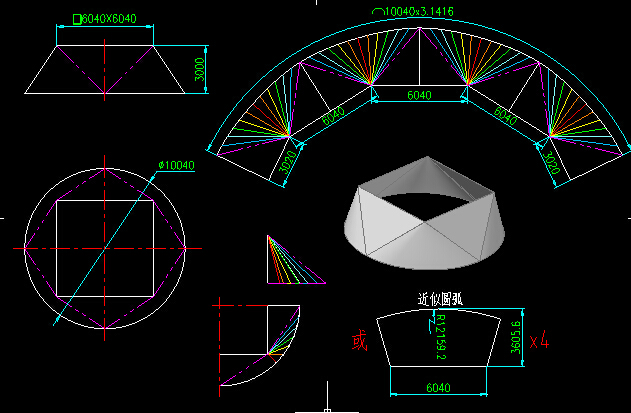

1.钣金变形金刚算法
多节牛角弯展开速度全球领先，5秒内完成传统需2小时的手工放样。
2.动态比例自适应
轴线/虚线随出图比例自动调整，确保打印效果统一美观。
3.工业协议兼容性
内嵌GB/T11263-2017等最新国标型材库，同步支持OPCUA工控通信（如PLC指令传输）。
4.零内存占用架构
插件式运行不消耗系统资源，老旧电脑（如Win7+4GB内存）流畅操作。
5.多软件共生模式
通过修改acaddoc.LSP文件，无缝嵌入天正建筑/探索者等平台。
6.隐私堡垒设计
所有数据本地处理，禁用网络传输，满足军工/专利设计保密需求。
7.逆向计算引擎
已知成品重量反推原料尺寸，降低余料率15%以上。

钢构CAD功能

1.会画图的五金手册
输入型钢型号（如H300×150）自动绘制截面图，同步显示每米重量与截面积。
2.动态标注避让
拥挤图纸中自动调整尺寸线位置，避免重叠。
3.双线切割与焊缝模拟
生成管道坡口细节图，标注焊接角度与间隙。
4.AGV物流载重模拟
输入货物分布参数，计算载重平衡点（企业版专享）。
5.晴雨表日历集成
在图纸角落插入带农历的工程日历，自动记录施工日期。
6.批量打印优化
支持多布局异步输出PDF/DWG，节省打印等待时间70%。

钢构CAD自动放样软件使用建议

1.非标构件精度保障
异型材使用“分段建模”功能，拆解为规则几何体叠加计算，误差控制在1%内。
2.第三方插件冲突解决
若菜单加载失败，检查acad.lin/acad.pgp文件只读属性，取消勾选后重载。
3.老旧系统加速方案
Win7环境关闭“动态皮肤”功能，切换经典界面提升响应速度。
4.钣金展开参数优化
复杂曲面（如椭圆变径管）将等分数提升至≥24，避免折线棱角。
5.企业级词库共享
管理员将“我的图标栏.dwg”存入服务器，同步团队标注样式标准。

用户使用测评

1.钢结构施工队长
“钣金展开模块5秒生成烟囱弯头下料图，比手工放样提速50倍，工地切割一次成型！”
2.压力容器设计师
“封头球与圆管相交程序，自动生成焊接坡口详图，ASME审核一次通过”。
3.建筑BIM工程师
“一键优化图层系统，将天正建筑模型转换钢构施工图，节省重复配置时间2小时/项目”。
4.职业教育导师
‘学生用误差自检功能发现教材旧版型钢数据偏差，促成教学案例更新’。
5.跨境项目监理
“单位智能切换（公制→英制），美标H型钢图纸无缝对接美国工厂”。

比价常遇到的问题

1.安装后菜单未显示怎么办？
原因：AutoCAD2006+版本未选择2006菜单模式。解决：命令行输入+++重载，选择“2006菜单样式”。
2.钣金展开图棱角明显怎么办？
原因：曲线等分数过低。解决：调整等分数至≥24，或启用“平滑过渡”选项。
3.天正建筑中功能失效怎么办？
原因：acaddoc.LSP未注入启动代码。解决：将(load"rqggcadcxjzvj.fas")添加至天正SYS目录的LSP文件末尾。
4.标注文字镜像颠倒怎么办？
原因：系统变量MIRRTEXT误设为1。解决：运行“一键优化”→勾选“文字正常镜像”。
5.打印时虚线显示为实线怎么办？
原因：线型比例与图纸不匹配。解决：使用“插入图框”重新适配比例，自动校准线型。
