CAD坐标标注插件ZBBZ

CAD坐标标注插件ZBBZ是一款专门为CAD软件设计的实用工具，主要功能是简化和优化坐标标注的流程，提高绘图效率、精准、便捷、灵活，能够满足不同用户在CAD绘图中的坐标标注需求。

CAD坐标标注插件ZBBZ功能

1.支持多种坐标系统的标注，如笛卡尔坐标、极坐标等。
2.可以快速准确地标注单点坐标。

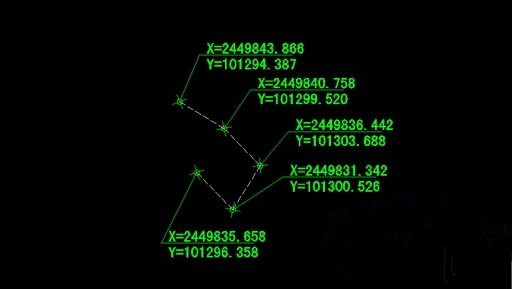

3.能够批量标注多个点的坐标。
4.具备设置标注样式的功能，包括字体、字号、颜色等。
5.支持自定义标注的精度和小数位数。
6.可以标注相对坐标和绝对坐标。
7.提供坐标引线的设置选项，如长度、角度等。
8.能够根据用户需求调整标注文字的对齐方式。
9.支持在不同视图中进行坐标标注。

CAD坐标标注插件ZBBZ使用方法

1、下载坐标标注-ZBBZ解压到本地电脑（建议不要存放在C盘），得到CAD坐标标注插件ZBBZ.VLX文件。

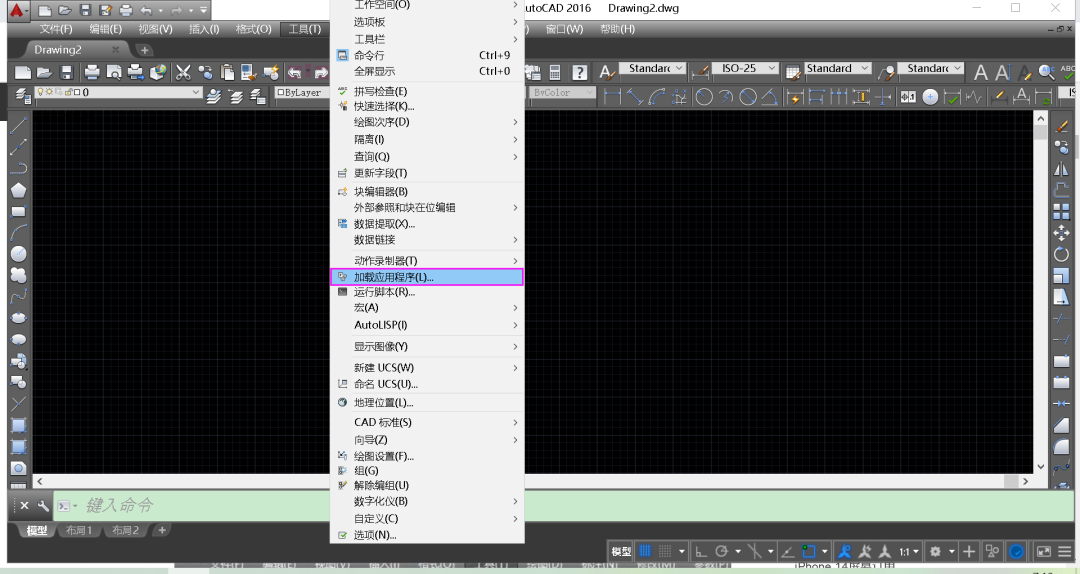

2、启动CAD，在功能区点击工具——加载应用程序（或在命令行输入appload）。

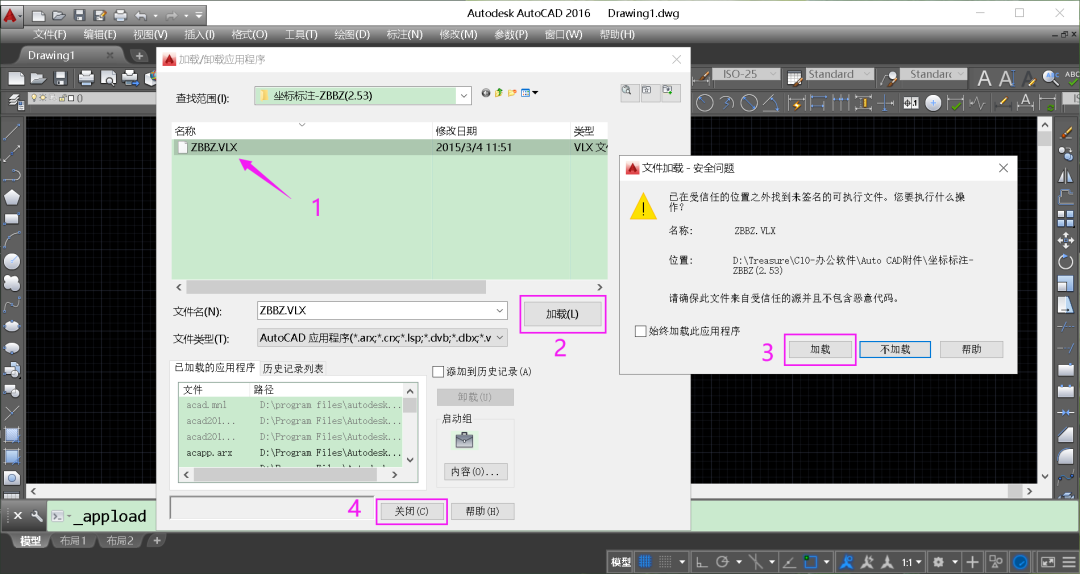

3、选择ZBBZ.VLX——加载——加载——关闭。

注：为了方便下次快速启动使用，可以将ZBBZ.VLX添加到启动组。

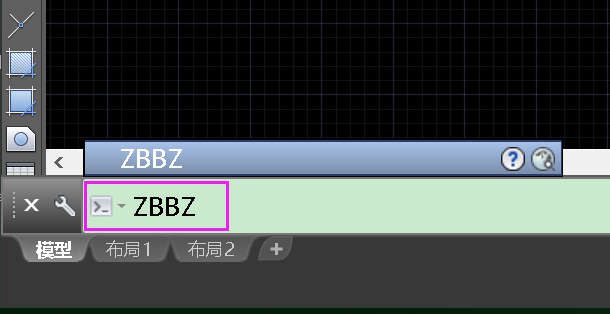

4、在CAD命令行输入ZBBZ按回车键，将会出现“更新(R)、批量(P)、编号(B)、选项(O)”系列选项——输入字母O——将会弹出一个对话框。

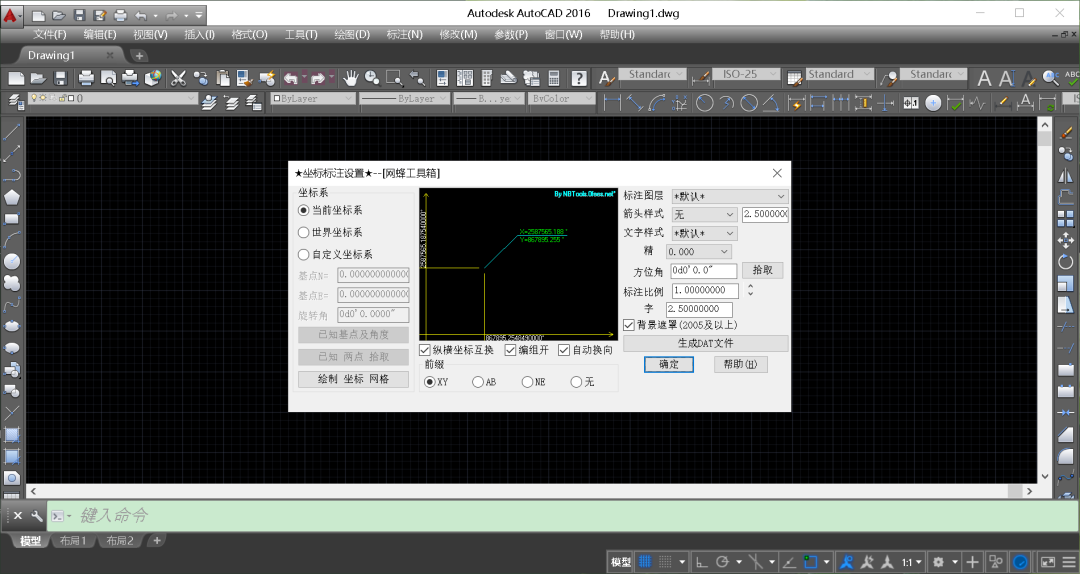

5、在对话框中可以进行一系列设置，比如：标注图层、箭头样式、文字样式、标注比例、字号等设置，完毕点击确定。

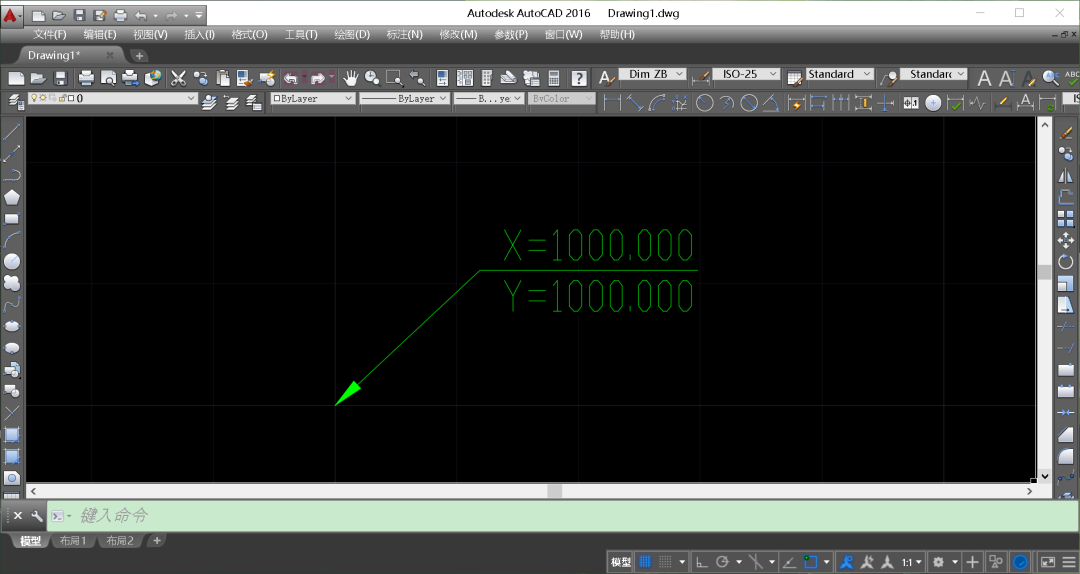

6、将鼠标光标移动到CAD需要标注的位置，点击鼠标左键，移动至合适位置再点击左键确定即完成坐标标注。

CAD坐标标注插件ZBBZ特色亮点

1、zbbz坐标插件提供了很多设计图纸线段的功能。

2、可以在列表上绘制多种图纸线段。

3、可以显示线框的比例。

4、支持使用文字标注图元信息。

5、可以通过zbbz坐标插件查看dwg图纸。

6、支持法兰设计与装配管理。

7、支持显示序号位置。

8、可以显示新基准符号加载的样式。

9、也可以绘图的时候显示坐标z值归零参数。

常见问题

1.安装后插件无法正常启用怎么办？
-检查插件与CAD版本是否匹配，重新安装。
2.标注的字体显示不全或模糊怎么处理？
-调整字体大小和清晰度设置。
3.批量标注出现错误如何解决？
-检查数据输入是否正确，重新进行标注。
4.导出的坐标数据格式不正确怎么办？
-在设置中选择正确的数据格式进行导出。
5.标注样式修改后不生效怎么回事？
-确认修改后的样式是否保存并应用。
6.插件与其他CAD插件冲突怎么排查？
-逐个禁用其他插件，确定冲突源。
7.在某些复杂图形中标注不准确怎么调整？
-检查图形的完整性和准确性，重新计算坐标。
8.如何恢复插件的默认设置？
-在插件设置中查找恢复默认选项。

小编对CAD坐标标注插件ZBBZ的总结

CAD坐标标注插件ZBBZ是CAD绘图中的得力助手，为各类工程和设计项目提供精确、清晰的坐标标注，大大提升了CAD绘图的效率和质量。
