02j331地沟及盖板图集

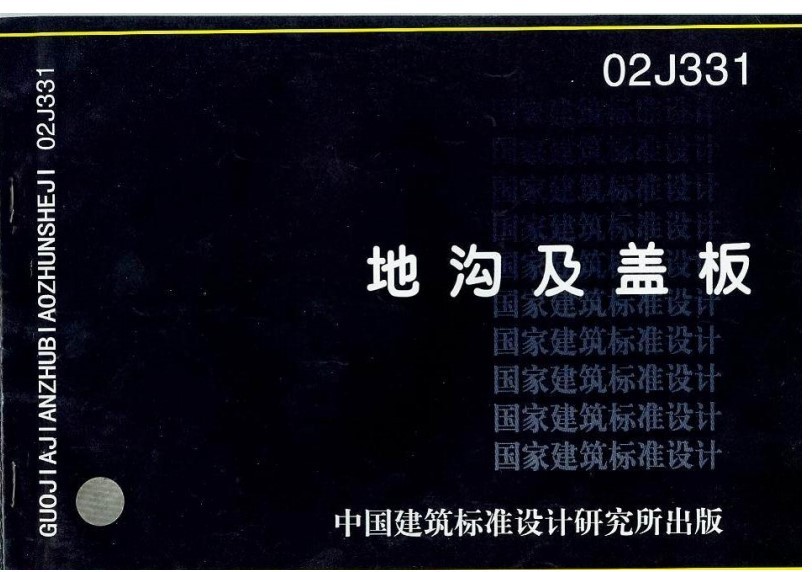

02J331《地沟及盖板》是由中元国际工程设计研究院（原机械工业部设计研究院）主编，经中华人民共和国建设部批准（批准文号：建质[2002]236号）的国家建筑标准设计图集，自2002年12月1日起正式实施。该图集全面替代了早期的95J331和J332图集，成为工业与民用建筑领域地沟设计的权威技术标准。图集内容涵盖烧结普通砖砌体地沟、素混凝土地沟、钢筋混凝土地沟三大结构类型，以及配套的钢筋混凝土盖板、钢盖板和地沟梁系统的详细构造方案。其核心应用场景包括工业厂房、民用建筑小区内部的室外地沟，以及建筑室内地沟设施，特别适用于给排水系统、通风管道、电缆敷设、供热管道及机械化运输通道等专业领域。下载安装网小编给大家准备的是02j331地沟及盖板图集PDF高清版，大家可以在电脑上随时查看也可以进行打印查看哦！

结构化设计流程简介

第一步：结构选型匹配场景
工业厂区电缆沟：优先选用钢筋混凝土地沟搭配切角650/1000mm的专用电缆梁布置方案，满足线缆弯曲半径要求。
民用小区排水沟：净宽200400mm的室内排水沟可直接选用素混凝土方案，参照图集第76页标准详图。
供暖过门地沟：选择净宽300mm的过门地沟构造，依据汽车荷载或地面均布活荷载条件匹配对应盖板型号。
第二步：荷载参数精准校核
工业通道：存在车辆通行的区域必须选择“汽车荷载”系列的盖板型号（如B15B30系列），并根据实际车重核对盖板承载参数。
静态区域：设备机房等无车辆区域采用“地面均布活荷载”系列（B4B12系列），典型值410kN/m²。
第三步：防水体系协同设计
地下水丰富区：采用“防水混凝土+卷材防水层”双重防护，参照第82、84页的防水混凝土配比和SBS卷材搭接工艺。
常规防潮需求：选用“水泥砂浆防水层”经济方案，注意5层做法（3素2粗）的施工间隔控制。
第四步：细部节点深化
沟壁盖板连接：砖砌地沟采用第74页的混凝土压顶方案，钢筋混凝土结构选用新增的企口节点设计（24J331修订重点）。
穿墙处理：管道穿墙处严格按第75页的柔性防水套管构造实施，避免沉降渗漏。
第五步：预制与安装控制
盖板批量预制：依据B系列盖板详图的钢筋网格定位要求（如B159～13），控制保护层厚度偏差≤3mm。
活动盖板安装：钢盖板与预埋件间隙按GB4GB15详图调整至23mm，确保开启顺滑。

技术解决方案

1.地沟结构系统
砖砌地沟：提供MU10烧结砖+M7.5水泥砂浆的构造组合，适用无振动环境。
素混凝土地沟：C20混凝土厚度≥150mm，设伸缩缝间距≤20m。
钢筋混凝土地沟：C30P6抗渗混凝土，配筋率≥0.2%，分五种深度规格提供材料表。
2.盖板系统设计
固定式混凝土盖板：B系列从B4(400kg/㎡)到B30(3000kg/㎡)分级，配筋采用HRB335。
活动钢盖板：GB系列热轧型钢盖板（Q235B），表面设防滑齿纹，标配镀锌防腐。
检修孔盖板：钢人孔盖板直径≥600mm，带铰链锁具系统。
3.连接与防水技术
盖板密封：混凝土盖板与地沟梁间设氯丁橡胶垫（厚度≥5mm）。
穿墙套管：采用翼环套管+沥青麻丝填充，解决管道位移渗漏。
变形缝防水：中埋式钢边橡胶止水带+聚硫密封膏双重封闭。
4.梁布置方案
标准地沟梁：L型截面梁（L4L30系列），跨度≤3m。
电缆切角梁：DL系列切角650/1000mm，规避电缆弯折。
水道专用梁：SL系列降低梁高至150mm，优化水流通道。
5.特殊场景方案
集水坑构造：1.5m×1.5m标准尺寸，配φ8@150双层钢筋网。
过门地沟：300mm窄宽设计，盖板带防盗锁扣。
变形缝节点：预设30mm宽缝隙，内置聚乙烯泡沫棒背衬材料。

常用内容知识

1.钢盖板变形翘曲问题的解决方法
原因：预埋件定位偏差导致盖板受力不均。
对策：安装时使用激光投线仪校准预埋件，水平差≤2mm；盖板长边超1.5m时中部增设弹性支撑块。
2.地沟底板渗漏水的解决方法
原因：混凝土振捣不密实或防水层破损。
处理流程：
(1)清理底板基层；
(2)压力注浆（环氧树脂）修补裂缝；
(3)涂刷聚氨酯防水涂料（厚度≥2mm）；
(4)加筑50mm厚C20细石混凝土保护层。
3.盖板与地沟梁错位的解决方法
预防措施：
预制盖板时按地沟梁现场实测间距调整尺寸（预留20mm余量）。
采用L形调整铁件（图集第47页）补偿安装误差。
4.砖砌沟壁开裂的解决方法
技术禁忌：湿陷性黄土区禁用砖地沟；膨胀土区域必须设聚苯乙烯泡沫缓冲层。
加固方案：裂缝≤5mm时采用压力注浆法（水泥基渗透结晶）；＞5mm时外贴钢丝网砂浆层。
5.图集替代材料应用
规范许可：
砖砌体可用蒸压灰砂砖替代（参照08J332标准）。
防水卷材允许使用聚氯乙烯(PVC)替代SBS，但接缝需热风焊接。
严禁行为：素混凝土地沟中擅自添加钢筋，会导致结构验算失效。
