Timegen时序图绘图工具

TimeGen是一款专注于数字电路与硬件设计的专业时序图绘制工具，由美国Xfusion Software公司开发，它摒弃了Visio、Word等通用软件的复杂操作，以精准的波形控制和工程师友好型界面为核心优势，服务于FPGA开发、集成电路验证、嵌入式系统设计等场景。软件支持时钟信号、总线、高低电平（Hi/Lo）、高阻抗（Hi-Z）等专业元素的动态绘制，并允许每个信号周期独立设置延迟（+/-）与占空比。其独创的矢量图直贴技术可将时序图以SVG/EMF格式复制到Word、FrameMaker等文档工具中，避免图像失真，大幅提升设计文档编写效率。深度集成网格对齐、信号反转、无效区涂绘等特色功能，成为英特尔、赛灵思等芯片厂商工程师的标配工具之一。

Timegen时序图绘图工具使用方法

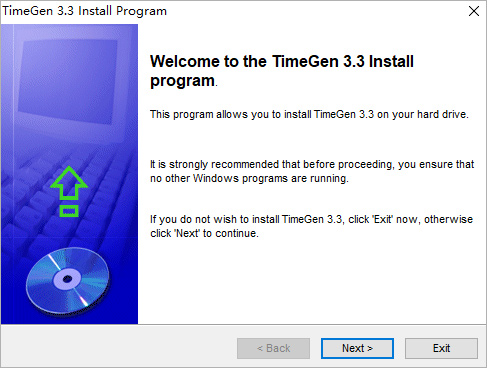

1、下载软件压缩包文件，直接点击“timegen_pro_setup.exe”安装原版程序

2、阅读并同意软件安装协议，设置软件安装路径；

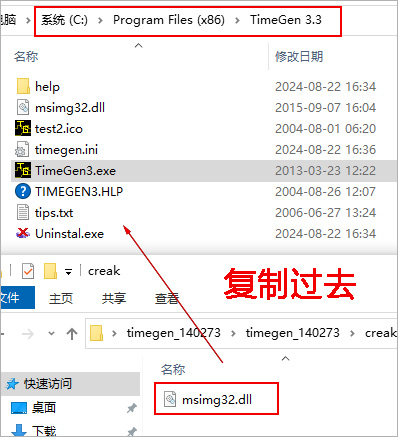

3、成功安装后，将补丁复制到软件根目录

默认路径为：C:\Program Files (x86)\TimeGen 3.3

4、完成上述操作后，进入程序即为timegen软件，可以免费使用。

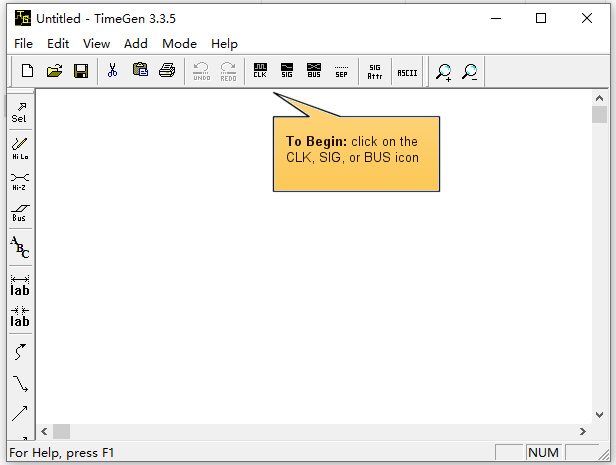

TimeGen 3.3使用方式

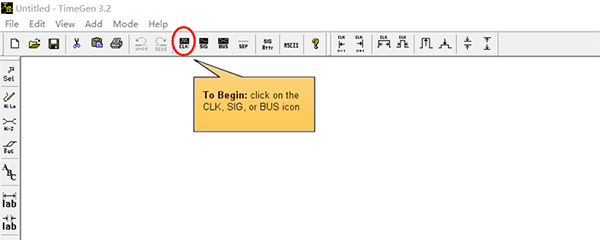

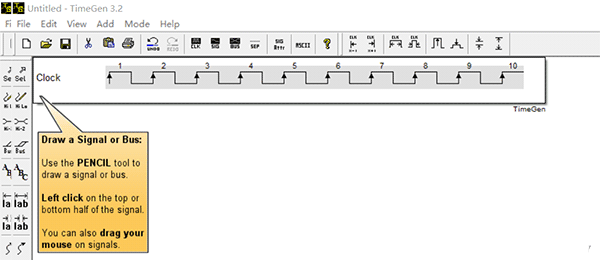

画时钟，可以直接选择时钟图标点击一下就画出来了

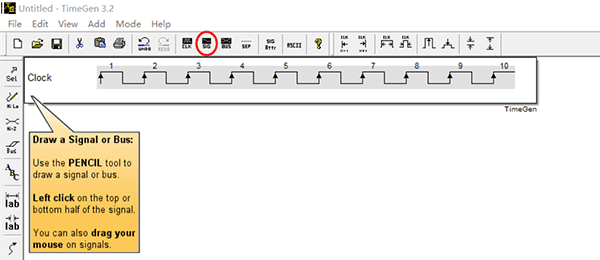

画总线，选择相应的总线信号，用鼠标左键在总线波形上进行调整即可

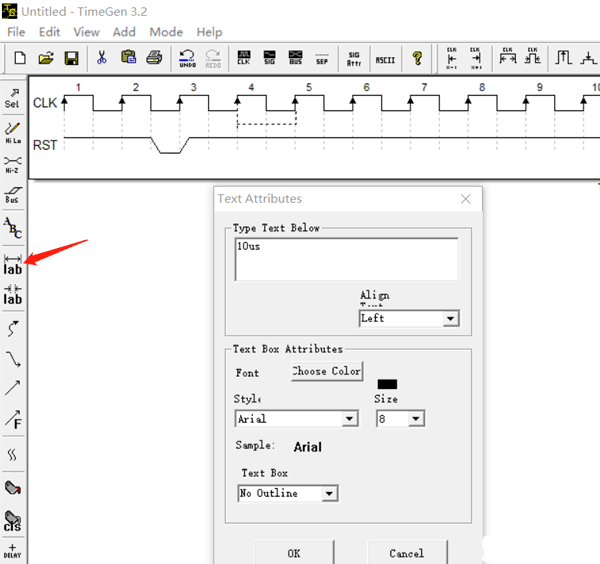

选择文本编辑，就可以添加想要的说明

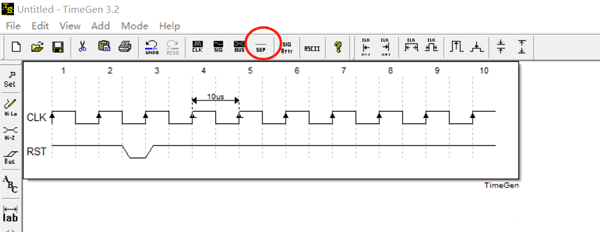

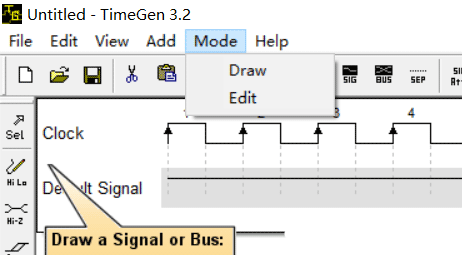

在画布上绘制需要的信号、波形、信号名称和文本框

绘制完成后，点击菜单中的“导出”按钮

在弹出的对话框中选择“文档类型”

起一个文件名，选择“保存类型”为“文档类型”

Timegen时序图绘图工具特点

1. 信号动态编辑
鼠标拖拽调整信号边缘位置，实时重绘波形
2. 多态信号支持
支持高低电平、高阻抗、总线四种信号类型及理想/非理想过渡模式
3. 工程级协同设计
导出ASCII码波形注释嵌入Verilog/VHDL源码（`File > Export > Show ASCII Waveforms`）
4. 智能对齐系统
信号自动吸附网格（10/90, 25/75等比例点），箭头与标签精准定位
5. 跨平台兼容性
生成矢量图兼容Word/Visio/FrameMaker，支持EMF/SVG/BMP导出

Timegen使用指南

1.快速创建时钟信号：
工具栏点击「时钟」图标→设置频率/占空比→拖拽调整波形边缘
2.总线信号绘制：
选择「总线」工具→定义数据宽度→双击波形区域设置数值
3.多信号同步对齐：
按住Ctrl选择多个信号→右键菜单选择「对齐到时钟边缘」
4.导出Visio可编辑文件：
View菜单隐藏Logo→FileExportEnhancedMetaFile(.emf)→Visio中取消组合

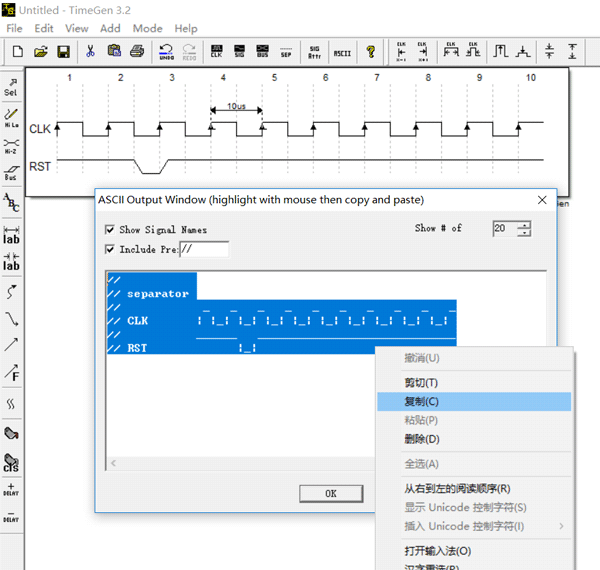

5.生成代码注释：
FileExportShowASCIIWaveforms→复制文本粘贴至Verilog/VHDL源码

用户测评

🔧FPGA工程师Liu工：
“画I2C时序比Visio快10倍！箭头自动吸附信号边缘，再也不用手动对齐了”
🎓电子实验室导师Dr.Chen：
“学生用TimeGen+Visio组合完成课设，状态机时序错误率下降60%”
💻芯片验证工程师Ada：
“ASCII导出直接插入SystemVerilog注释，协同设计不用来回切界面”
📊技术文档专员Zoe：
“EMF导入Visio后取消组合，可二次编辑箭头颜色，完美适配公司模板”
🚀开源硬件开发者Kite：
“1.4MB的绿色版随U盘携带，现场调试画波形比PPT更专业”
