下载安装网为从事电气设计师门分享了这款T20天正电气是一款功能强大的电气设计软件,它为电气工程师们提供了一个高效、精准的设计平台。这款软件融合了先进的技术和丰富的经验,能够满足各种复杂电气设计项目的需求。T20天正电气顺应时代潮流,不断推陈出新,以满足不断变化的市场需求。它具备智能化的设计功能,能够自动生成电路图、接线图等,大大提高了设计效率。其精确的计算和仿真功能,确保了设计的准确性和可靠性,为电气系统的安全运行提供了坚实的保障。
本站为用户提供天正电气v6.0破解版下载,软件内置破解补丁,无需许可证/激活码,也可完美激活该程序,破解为个人单机版本,所有功能均可免费无限制使用,亲测有效,后文附详细图文安装破解教程,有需要的朋友欢迎前来下载收藏!
T20天正电气新功能
1、支持64位AutoCAD2020平台
2、根据《19DX101-1 建筑电气常用数据》扩充数据库。包括:截面查询、桥架计算命令
3、【根据《19D702-7 应急照明设计与安装》扩充应急照明图例图库
4、【批量入库】新功能,实现将图纸中天正电气用户图库中的图块快速批量入到本地对应设备库中
5、【【参照布置】新功能,参照样板图块,在某类图块的相对位置,批量布置另一个图块,用于在排烟口等图块上布置输入输出模块等
6、【插电气柜】增加标高属性设置,增加柜子类型
7、【平面布线】初设设置中勾选“布置导线时输入导线信息”,增加“文字线型”按钮,同时支持调整当前图层线型。用户可根据需要,创建新的文字线型,可以设置两个文字之间的间距以及在导线上的位置
8、【照度计算】【多行照度】建立自定义光源用户数据库。支持对用户数据修改编辑,支持光源分类、光源种类的自定义添加,支持数据库备份;增加照度计算/多行照度初始默认值的设置,当主对话框中房间名称与默认设置中匹配时,自动使用默认设置中的预设参数,无需反复调整。优化多行照度自动布灯方式等
9、【设备定义】【显示半径】【隐藏半径】对于消防、安防、广播、应急灯具设备图块,增加有效半径参数,并可通过显示半径和隐藏半径命令控制显示或隐藏
10、【平面统计】对话框右侧增加一对上下箭头按钮,生成表格前,支持手动调整排列顺序
11、【平面布线】初始设置中勾选导线编组后绘制导线,导线相交打断后或沿线文字标注后,其连线关系不会被断开,即:选中其中某一段导线,其余与之相连的导线也能同时被选中,仍被认为与其是同一根导线
12、【快速替换】支持将天正暖通和天正给排水设备快速替换为图纸中的天正电气图块
13、【更新关系】功能改进,当生成桥架构件时出现无法生成或构件图层不对的情况时,使用更新关系命令能修复问题,并正常生成构件
14、【绘制桥架】支持ma格式刷后的操作
15、【平面布线】使用【标导线数】和【沿线文字】功能后,再画线交叉经过文字时,有文字偏移躲避功能
16、【电缆敷设】修正某些情况下电缆敷设有误,优化电缆敷设方式
17、【桥架标注】【桥架设置】修正某些图纸中,遮挡关系不显示,导致多层桥架无法被同时选中,从而桥架标注只能标注最上层桥架信息问题
18、【回路检查】修正两个设备之间连接的导线短于200时,没检查到设备问题
19、【照度计算】修正利用系数值是手动输入的 没有点查表去查。然后出的计算书中室形系数不对。但计算表中的没有错问题
20、【绘电缆沟】修正使用第二、三种电缆沟样式,两段不同宽度的电缆沟相交时,效果不对,出现多余的分叉问题
天正电气v6.0破解版安装破解步骤

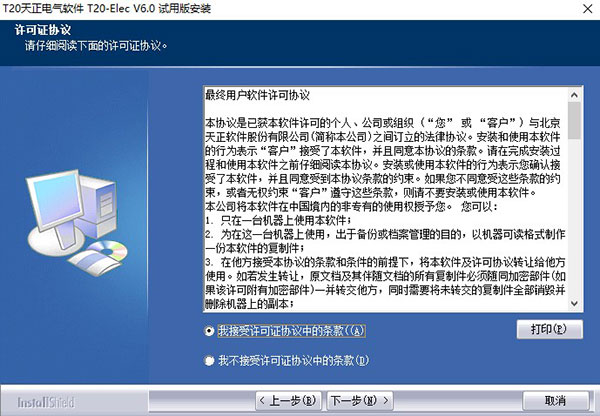

1、在本站下载并解压,双击运行“T20天正电气V6.0.exe”,进入安装向导,勾选我接受许可协议,点击下一步
2、选择软件安装目
3、软件安装中,请耐心等待

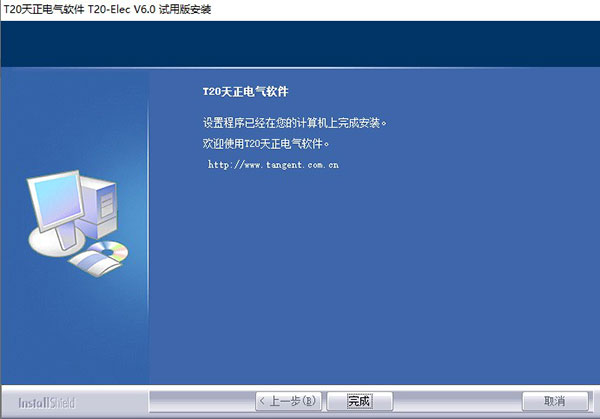

4、软件安装完成,退出向导,不要运行软件

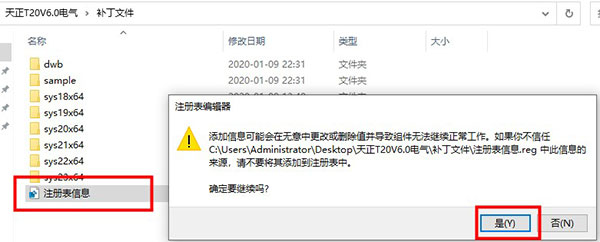

5、双击运行补丁文件下的“注册表信息.reg”,点击是

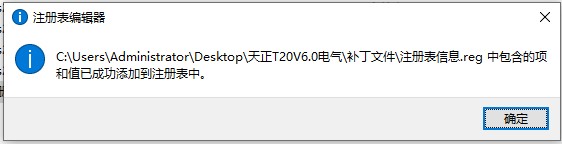

6、注册表导入完成,点击确定

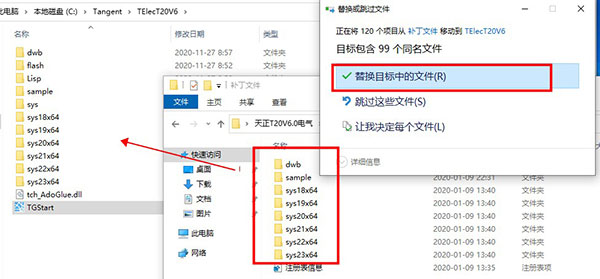

7、选择桌面快捷方式右键-属性-打开文件文件位置,将补丁文件下的文件复制到软件安装目录,点击替换目标中的文件

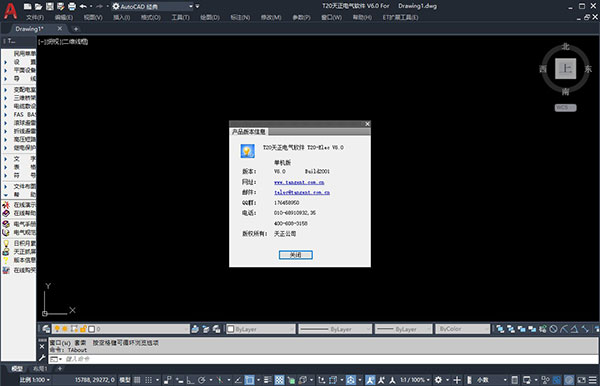

8、至此,软件安装破解完成,双击桌面T20天正电气v6.0即可打开软件,所有功能均可免费使用
常见问题
Q1、为什么软件界面上方没有天正电气的选项板?
ACAD2009及以上版本的非经典模式下才有这个选项板。一般切换ACAD工作空间后就会出现,如果还是未出现,使用menuload命令,加载天正电气安装路径下sys文件夹里的TANGENT文件即可。
Q2、启动软件后左侧没有菜单栏,下方没有天正工具条
没有左侧菜单栏时,同时按下键盘上“ctrl+”或输入命令tmnload即可。注:排除正式版用户找不到加密锁以及试用版用户超出试用时间的情况
下方工具条不见时,进入初始设置-电气设定,查看开启天正快捷工具条控件是否勾选,后点击对话框上确定按钮即可。
Q3、为什么任意布置时,预览正常但插入图纸中后变得很小(很大)?
这是图形单位设置问题。Units命令,将插入时的缩放单位改为无单位或毫米
Q4、为什么在纯ACAD下,有的图元就无法显示?
用户图纸交流问题,纯ACAD无法解析天正自定义实体,可使用【图形导出】命令将当前图转换为T3格式的图纸,即可显示。另外,天正高版本对实体参数进行了升级,当用低版本打开时,也需转为T20V3、T20V2、T9等相应格式。
Q5、接地线、接闪线如何设置成原来的样式?
接地线和接闪线根据规范默认使用带字线型的新样式,用户可以从初始设置-电气设定-平面导线设置中,将其设成“普通线型+图块”的样式即可。
Q6、导线型号、规格可以自定义吗?
用户可以从初始设置-电气设定-平面导线设置中,点击相应导线类型后的按钮设置导线信息。
Q7、为什么布置自造的设备时,不能显示属性字?
同一个设备不允许出现两个属性字。将此图块炸开后,使用过滤选择命令过滤出旧图块上的所有属性并删除后,重新插入属性字再造设备、布置即可。
Q8、T20V2或天正2014版本,64位系统启动软件时弹出error提示,打开软件后画桥架没有弯通、桥架计算命令崩溃
由于电脑系统的本地安全设置,导致注册表没有写入,数据库没有连上的原因。
关闭软件后,到天正电气安装路径下sys18x64、sys19x64文件夹中.reg和.exe后缀的文件分别双击执行下即可。根据ACAD版本版本不同,cad2010~2012运行sys18x64中的文件;cad2013~2014运行sys19x64里的文件。注:T20V3及以后版本无此问题。
Q9、天正单行文字、引出标注、桥架等特性面板(ctrl+1)没有特性
注册表没有写入的原因。关闭软件后,到天正电气安装路径下sys18x64、sys19x64文件夹中.reg和.exe后缀的文件分别双击执行下即可。根据ACAD版本版本不同,cad2010~2012运行sys18x64中的文件;cad2013~2014运行sys19x64里的文件。
Q10、布置设备,在图纸中插入设备后变成另一个图块,新建图纸中正常
原因:用户绘图过程中,替换了用户图库或重装了软件
使用造设备命令,读取用户图库中当前编号,+1后给图块命名
替换后造成图纸中图块与现图库图块冲突
因为CAD中图块名称只能唯一所以选择与插入后不同
解决方法:1使用造设备命令制作一个不与图纸中图块编号冲突的新图块
先看图里最大的编号是多少
可用平面统计然后将统计表导出到excel
看图例一列中“equip_u”最大的编号是多少然后用造设备造一些没用的图块跳过这些编号
没用图块之后可以在图库管理中删除掉
2使用设备替换命令将图纸中的旧图块全部替换掉后使用PU清理命令后再插入设备
3图块较少时,在新建图纸中绘制
Q11、造设备后布置时,提示图块加载失败
最好是在新建的空白图纸中造设备。在旧图纸中造设备很有可能将一些没用的信息造进去导致造图块失败。
Q12、安装完后使用布置设备的各种命令时,提示图库加载失败
一般都是安装路径不对的问题。路径尽量使用天正默认路径,除盘符外,剩下的路径不要修改。
T20天正电气功能特色
1、电气设备广告设计
提供丰富的布局平面图设备及导线的方式,布局平面图产品时,机器设备导出页面使用了浮动式对话框融合动态性演练,眼见为实,相辅相成灵活多变的鼠标右键菜单编辑工具,可容易地绘制驱动力、照明灯具、弱电安装、消防安全、配电间布置和防雷接地线平面设计图。全部图元选用参数化设计布局,一次性信息登记,标明与材料表统计分析自动执行。软件设备图块选用09dx国家标准图示,而且新增加楼控种类,提升输电线导线涂层,带来更多输电线供用户应用。
2、温度感应烟感器
依据参数设定及相关规范,全自动计算范围之内温度感应烟感器的布置方式和数量,与此同时可以查看每一个摄像头检测范畴,依据实时预览,可以对主要参数小幅调整,从而达到区域全方位无死角维护目地。 3、电气控制系统设计方案
在绘制系统图层面提升了智能化程度。可自动生成灯光控制系统图、动力装置图、低电压单线铁路系统图,还可以便捷绘制各种各样综合布线系统图及二次接线图。在其中自动生成的配电箱系统图另外还进行负载计算作用。除此之外平台提供上百种常见高、低压配电柜控制回路计划方案,80多种基本原理标准图集供用户选择。
4、电气设备计算
提供全方位的电气设备计算作用,适用建筑电气设计。包含:【分步骤光照度】、【照度计算】【多做照度计算】(可利用率法)、【负载计算】、【功率因数补偿】、【短路容量】计算、【低电压短路故障】电流量计算、【电压损失】计算、【年遭雷击频次】计算、【继电保护装置计算】等。全部计算结论都可导进WORD或EXCEL进行保存。
5、分步骤光照度
可计算室内空间每点光照度,表明计算室内空间较大光照度、最少照度值。适用不规律区域内的计算,充分考虑到光线挡住要素,可绘制等光照度遍布趋势图,导出Word计算书
6、多做照度计算
可利用率法,可以根据房间的面积及要求平均照度计算应布照明灯具总数,并依据计算结论计算功率;既可以选多种多样照明灯具类型与众多照明灯具型号规格,也可以根据照明灯具光照强度由用户自定照明灯具。上传了新式照明灯具、适用不规律屋子照度计算,能够键入照明灯具数反算光照度与功率,支持多种屋子与此同时计算并能自动布灯。
7、负载计算
必须系数法,可以直接载入系统图数据信息,也可自行键入,依据总负载计算结论,全自动计算“无功功率补偿”,及开展变电器型号选择,同时支持多变电器计算。
8、年遭雷击频次计算
百度收录全新避雷标准GB50057-2010,可计算避雷类型,及其考虑到附近工程建筑危害,计算结论可绘制成表格形式,也可以出详尽的计算书。
9、横截面查看
选用10CD106(世德铝铝合金电缆)、09BD1(替代92DQ)、04DX101-1和华北标办92DQ里的输电线、电缆电缆载流量数据信息,可以根据计算电流量及载流量查询输电线、电缆截面,及穿线管管经,并可以查看相对应输电线或电缆的电缆载流量。
10、接地装置防雷
可以自由绘制防雷接地、避雷线,绘制电线接头、接地装置。针对天正建筑标准图,可自动生成避雷线。【滚球盘防雷】支持多种针二维、三维防雷,挪动防雷接地其二维、三维维护地区随后升级。根据绘制PL线房屋建筑轮廓,同时可并对赋相对高度值,查询房屋建筑防雷三维时序图,与此同时可以查看随意针的三维专利保护范围。新增加【曲线防雷】作用,适用平面图及山坡地的防雷接地摆放。
11、髙压短路故障计算控制模块:
这个功能选用“连接点无源网络”法,完成计算制图一体化;支持用户随意搭建方案主接线图及特性阻抗图,并可以由主接线图全自动变换特性阻抗图,根据获取特性阻抗图数据自动开展髙压短路容量计算并记入电机意见反馈电流量;与此同时计算好几个短路故障点短路容量(三相短路电流量及不一样电流量计算),计算结论可鹏鹏CAD和word计算书,全部计算不必人力查询表,星角转换,智能的数据处理方式大幅提升了计算效率及精密度。
12、配电间
迅速绘制配电箱及电缆沟平、立、剖视图。便捷对电缆沟及配电箱的参数化设计编写,配电柜尺寸、序号可自动生成、调节。自动生成配电间剖视图。
13、三维电缆桥架
【三维电缆桥架】系列产品指令可方便绘制双层、弧型等电缆桥架,绘制环节中自动生成弯通、三通、四通、大小头等构件,依据绘制必须可自动生成竖直段电缆桥架及相关竖直预制构件,电缆桥架各部件预制构件相互联系,拖拽一部分其他有关连一部分随着连动,可多种多样款式及规格型号抗震支架,并自动完成电缆桥架标明,及其预制构件统计分析。
14、获取报表
【获取报表】作用:适用从各个系统图中与此同时获取电缆起始点、终点站、电缆序号、操纵电缆序号等数据资料,同时控制电缆以红色表明,和电力电缆区别。最后将获取结论导进客户目前电缆报表文档。
15、电缆敷设
【电缆敷设】系列产品指令:
导进“电缆报表表”、“电动机表”,可自动完成电缆敷设,全自动绘制电缆敷设图,全自动计算每一回路的电缆长短;也可以逐一手工制作铺设,统计分析电缆及穿线管长短,导出来报表,同时可导出来器械表筛选;便捷查询每一条电缆途径,该途径全自动突出显示,可以对早已铺设的电缆进行实时标明。给予【记录查询】、【修补联接】、【图组联接】等几种改动及查询功用。
16、碰撞检测
天正水暖电三个专业开展管线综合、碰撞检测,碰撞问题可突出显示。
【BIM导出来】指令,将dwg工程图纸里的电气设备实体线特性导出来到tgl文档,导航栏程序流程分析tgl文档,复原实体线三维模型。
17、其它工具
【工程图纸维护】能够保护您的dwg工程图纸,制作为一个一整块,无密码没法爆开,与此同时可以在没有组装天正软件的环境中正常的访问。
【备档拆图】可以将包含多个图框尺寸的一张dwg工程图纸,依照图框尺寸把它先后分割并上传成好几张dwg图纸文件。
【批量打印】可以从模型空间上直接大批量完成出图,也可以打印到文件。
【工程图纸核对】、【部分核对】可以将前后左右标准图进行比较,标准图前后左右转变,一目了然
T20天正电气特色
T20天正电气的应用领域非常广泛。它在建筑电气设计、工业电气设计、电力系统设计等领域都有着出色的表现。在建筑电气设计中,它可以帮助设计师完成照明系统、动力系统、弱电系统等的设计,确保建筑物内电气设备的正常运行;在工业电气设计中,它能够为工厂、车间等提供可靠的电气解决方案,提高生产效率和安全性;在电力系统设计中,它则为电网规划、变电站设计等提供了有力的支持。除了在设计方面的卓越表现,T20天正电气还注重用户体验和售后服务。它拥有专业的技术团队,随时为用户提供技术支持和咨询服务,解决用户在使用过程中遇到的各种问题。同时,公司还不断收集用户的反馈和建议,对软件进行优化和升级,以更好地满足用户的需求。
T20天正电气的成功离不开其研发团队的不懈努力和创新精神。他们始终保持着对技术的敏锐洞察力,不断探索新的设计理念和方法,推动着电气设计行业的发展。正是这种创新精神,使得T20天正电气在竞争激烈的市场中脱颖而出,成为了行业的引领者。
在未来,随着科技的不断进步和电气设计需求的不断增加,T20天正电气将继续发挥其优势,不断创新和发展。它将以更加先进的技术、更加完善的功能和更加优质的服务,为电气设计行业带来更多的惊喜和贡献。相信在T20天正电气的助力下,电气设计行业将迎来更加美好的明天。
T20天正电气的界面设计简洁明了,操作方便快捷。无论是经验丰富的电气工程师,还是初入行业的新手,都能够轻松上手使用这款软件。
