05s502水表井图集/阀门井图集

下载安装网给大家分享了这款05s502图集是常用的有看水表井、阀门井图集，05S502图集是中国建筑标准设计研究院编制的一份国家建筑标准设计图集，它主要包含室外给水管道附属构筑物的设计图样和相关技术规定。这份图集是为了指导室外给水管道工程的设计、施工和验收而编制的，它涵盖了各种类型的给水管道附属构筑物，如阀门井、水表井、排气阀井、排泥阀井等。

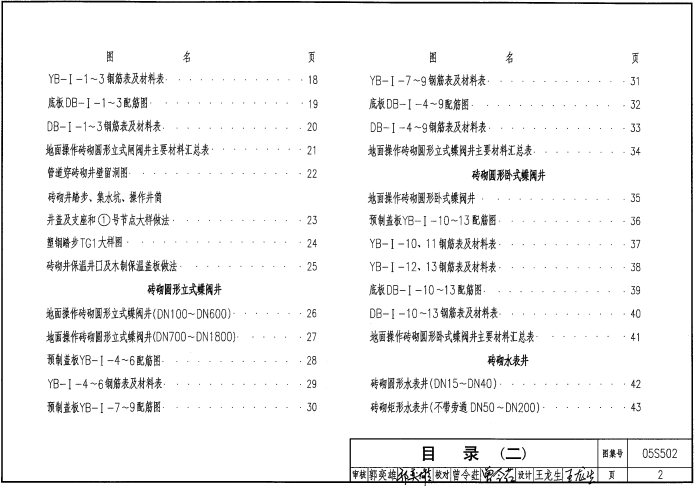

图集目录

砖砌圆形立式闸阀井

砖砌圆形卧式蝶阀井

砖砌水表井

砖砌圆形排气阀井

砖砌排泥阀(湿)井

砖砌圆形立式蝶阀井

特色

1. 标准化设计：图集提供了标准化和规范化的设计方案，有助于提高设计效率和工程质量。

2. 详细的图样：图集中包含详细的构筑物图样和施工详图，为施工单位提供了具体的施工指导。

3. 技术规范：图集中包含了构筑物的技术要求和施工规范，帮助施工单位按照标准进行施工。

4. 实用性强：图集的编制考虑到实际工程中的多样性和特殊性，提供了多种设计方案和选择，以适应不同工程需求。

5. 更新维护：随着技术的发展和工程实践的积累，05S502图集会定期进行修订和更新，以保持其时效性和实用性。

05S502图集是室外给水管道工程中不可或缺的技术文件，它对于保证工程质量和提高工作效率起到了重要作用。施工单位、设计院和相关技术人员在设计和施工过程中都需要参考这份图集来确保工程符合国家标准和规范要求。
