迈迪三维设计工具集

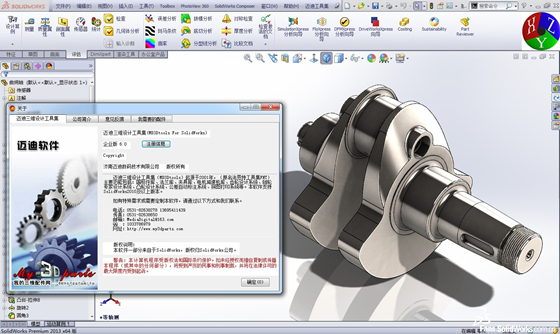

迈迪工具集专为Solid Works用户设计的强大插件，全名为迈迪三维设计工具集，是为SolidWorks软件开发的一款工具合集。相信许多从事工业机械制图的朋友对此并不陌生。该工具集中整合了丰富的标准件库，包括千种以上的不同机械零件结构，用户可以轻松一键添加各种常用零件。迈迪工具集可以显著减少不必要的绘图工作，提高绘图效率，非常实用。

迈迪三维设计工具集安装方法

迈迪三维设计工具集为免安装软件，下载后解压到任一目录下；

打开【根目录】，找到如下图所示的主程序“MD3Dtools.exe”，双击启动：

若首次使用迈迪工具，会自动启动初始化程序：(若程序目录被移动、重命名后也会被认为首次使用)。

1. 选择SolidWorks版本：下拉列表中列出了当前电脑所安装的所有SolidWorks版本(不支持2010以下版本)，选择正在使用的版本。

2. 在SolidWorks中注册插件：选中后打开SolidWorks会存在迈迪插件。

3. 网络版设置：设置是否在企业内网中共享模型库。

作为单机版使用：不使用局域网的功能，但仍然可以使用在线配件库，以及在线更新。建议个人用户选此项。

作为内网客户端：需要首先在企业内网中配置一台迈迪工具集服务器。请参考相关帮助。

作为内网服务器：配置当前电脑为内网中的迈迪工具集服务器，详细设置方法请参考相关帮助。

设置完成后，单击【确定】进入下一步。

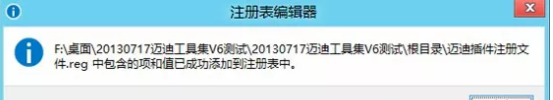

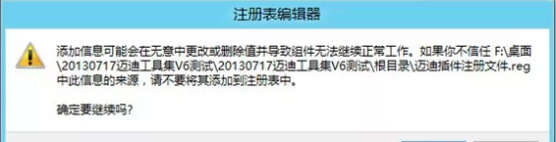

提示将插件注册文件加入到注册表中：单击【是】注册迈迪插件。

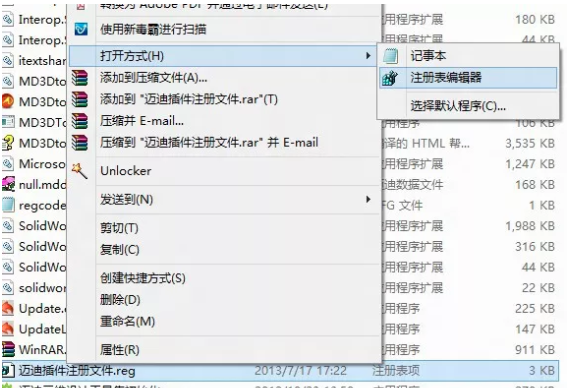

【注意】：如果没有弹出上面的注册提示窗口，说明您的系统打开注册表文件(.reg)的方式不是“注册表编辑器”，需要手工将文件【根目录\迈迪插件注册文件.reg】用注册表编辑器打开，才能在SolidWorks中注册插件(如下图所示)

迈迪工具集V6.0使用方法：

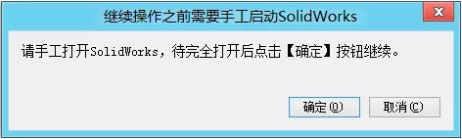

首次使用迈迪工具，会提示启动SolidWorks。

【注意】：一定要等到SolidWorks完全启动后单击“确定”按钮继续执行，否则可能会启动两个SolidWorks。

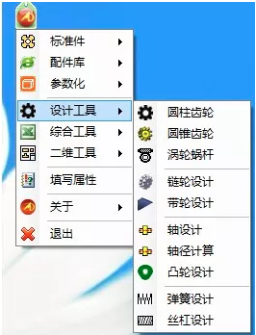

初始化完成后，会启动迈迪工具条：

迈迪三维设计工具集功能

标准件库：
在选择[标件]界面中的项时，形成标件-弹出相应的标件对话框。
地脚螺栓副-螺栓连接副也可根据孔规格自动切换螺栓密封圈尺寸，并自动组装。
地脚螺栓校对-地脚螺栓校对专用工具可计算螺钉连接强度，得到其允许的最小孔径。
自定标件-客户可将公司常见的零件导入自定标准件库。
参数化设计专用工具：
电气柜设计方案-电气柜软件工具包括简单的柜设计和模型柜设计。简单的橱柜设计也可以根据设计师的输入参数优化简单的盒子。模型柜设计以手机软件的形式完成统计数据查询和设计计算，形成箱体及附件的三维模型，可应用于网络柜的整体设计和制造。
钢架结构专用工具——使solidworks具有钢架结构三维设计的功能，包括角铁、糟钢、中空槽钢、H槽钢等常用型钢，会自动命名槽钢并输出材料。
板材工具——汇集了各种常见的异形钣金件预制构件，如快圆钢管、锥体、曲面及周围橡胶管。
软件工具：
斜齿圆柱齿轮、圆锥齿轮、齿轮齿条、滚子链、齿形链、V带、平带、同步带、多持带、轴设计、凸轮轴专用工具、弹簧设计、滚珠丝杠。
综合性专用工具：
BOM专用工具——扩展BOM功能，完成信息内容归纳和导出表的自定义，功能更强大。
更换文件夹名称——开发设计，解决手工制作和修改文件名称的问题。
文档加密——可以加密数据，破译随机类别的文档，速度更快，操作方便。
随着时间的推移，它包括两个部分：信息查询和文档管理，包括“信息查询”，列出了常见的机械结构设计材料，可以输入关键字搜索；以下是“文件管理”，可以导入各种格式的数据信息文本文档，使用截图工具形成每个数据信息文本文档的截图，或者在下面输入文档注释名称材料。
免费转换为PDF-可以很容易地将目录下的所有装配图文档转换为PDF文档，并将其放置在特定的目录下。
打印拼图——可以将几张工程图拼接成一张无限长的工程图，或者将一张大工程图切成几张超小工程图，输入PDF文档进行打印。
动力学分析——可以实现一些简单的工程力学计算，为您节省大量的计算日期。包括：几个扭曲分析、简单扭曲分析、应力圆分析、截面特性和压杆分析、静态梁分析、山核桃应力计算。
二维专用工具：
形成统计表、形成零件号、重排序零件号、填写菜单栏、填写技术标准、尺寸公差、尺寸公差、综合尺寸公差、符号库、传动齿轮二维图
零配件库：
设备配件库-设备配件库默认为空，必须从“我的三维配件网”网上下载实体模型包并载入。
内部网络配件网络——在公司内部，只需要一台电脑作为网络服务器，其他所有笔记本电脑作为手机客户端，就可以在局域网络中共享一个零部件库，只需要网络服务器按时从“迈迪三维零部件网络”左右即可。手机客户端使用内部网络零部件库时，会将使用过的零部件缓存文件放入车库。
在线备件库-在线备件库是“我的三维备件网络”给出的备件库，必须连接到网络应用程序。使用中下载的文件将自动将文件缓存到车库中，随着时间的推移，它将可以在线下使用。
载入物理模型包——必须到我的三维配件网络免费下载必须模型包，树目录，选择企业，点击菜单栏“浏览企业主页”，或点击下面的网站地址，可以进入“我的三维配件网络”相应的下载网页，然后免费下载必须是单肩包。
