支持的格式
2D CAD 格式：AutoCAD DWG（2.5 至 2023 版本）、DXF（ASCII DXF/BINARY 所有版本）、DWT、DWF
矢量格式：PDF、WMF、EMF、SVG、PLT、HPGL、EPS、CGM
3D 格式：IGES、STEP、SLDPRT、SLDASM、X_T、X_B、STL、OBJ、SAT、3DS
光栅格式：JPEG、PNG、TIF、BMP
ABViewer 16特色
支持的格式DWG、DXF、DWF、HPGL、IGES、STEP、PDF 和其他矢量和栅格格式的存档。
出口
易于使用的设置，可保存为 PDF、DWG、DXF、BMP、PLT 等格式。
图纸编辑
运用图层、块、尺寸和文本样式、对齐等功能。
3D模型部分
创建 3D 模型的剖视图，以查看其内部结构。
三维模型测量
测量距离、面之间的高度、表面积和曲线边缘半径。
二维图纸测量
直观地测量线段、面积、周长和角度。
批量和多页打印
可以将所有图纸布局或 A1 布局打印到 A4 打印机上。
PDF 转 DWG
将PDF文件转换为可编辑的AutoCAD DWG图元。
DWG/DXF 转 G 代码
从DWG/DXF文件生成CNC机床的G代码。
批量转换
使用指定参数将多个文件保存为选定格式。
图纸上的标记
在文件中添加注释和标记。
文件比较
比较 DWG 和 DXF 文件的内容，找出变化。
ABViewer 16使用说明

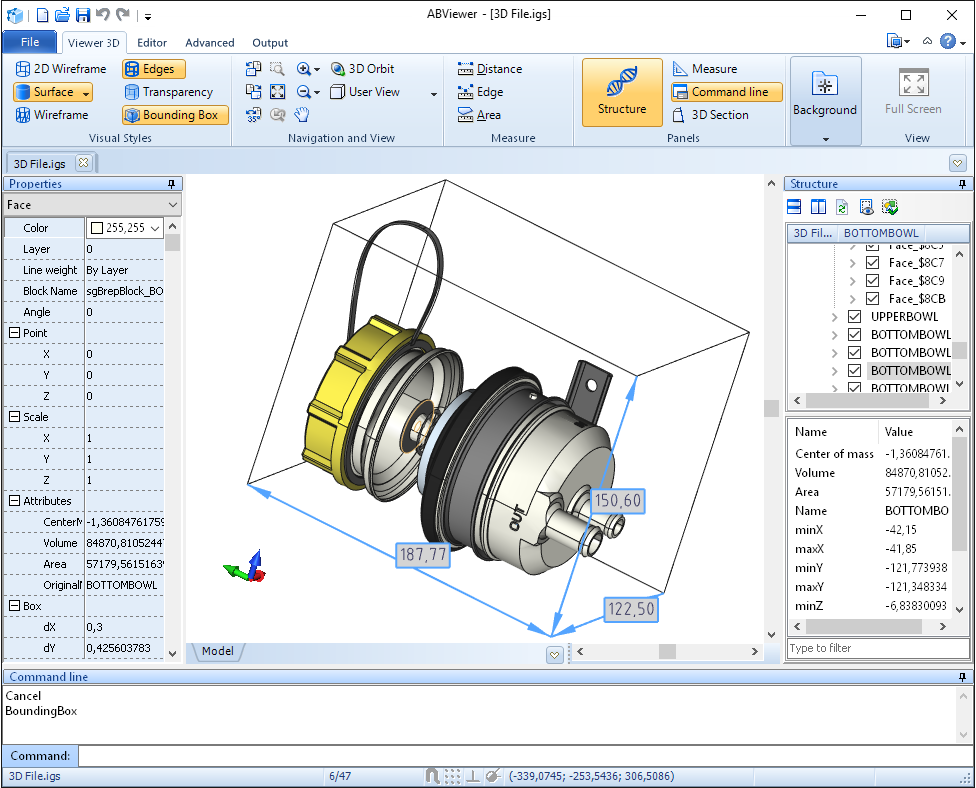

▲移动和旋转3D模型
您可以使用鼠标移动和旋转模型。可以通过选择标准类型的3D模型显示之一来自定义视图：
▲3D查看器
按3D Viewer 按钮激活3D模型的视图模式。可以使用不同的选项和模式来自定义3D模型显示的视觉样式。当3D浏览器模式被激活，选项和命令的视觉样式面板变得可用：

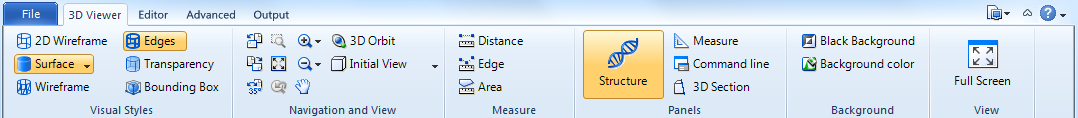

▲视觉风格
在3D浏览器选项卡包含的工具，设置，模式和选项的3D模型可视化显示：
2D线框：切换到2D线框显示模式。使用此模式仅显示3D模型边线和等值线，没有阴影。不应用照明和透明度。您可以通过按下鼠标左键移动鼠标来选择一组实体。激活3D
Orbit 工具以旋转3D模型。
表面：打开/关闭3D模型表面显示。它可以选择不同的表面显示模式：平滑着色，平面着色，隐藏线。
光滑的阴影：曲面细分网格（Gourad Shading）的单个三角形的平滑着色。当三维模型体被着色时，曲面细分网格的各个三角形之间的边界被平滑。
平面阴影：曲面细分网格的各个三角形用一种颜色（取决于入射角）着色，没有渐变。三角形之间的边界不平滑。
隐藏的线条：使用背景颜色对曲面进行着色，只能看到曲面轮廓。
边缘：显示边线，即3D模型的各个表面之间的边界。
透明度：调整3D模型表面的透明度。该命令可以应用于整个模型，也可以仅应用于其中。选择一个对象以更改其透明度。
包围盒：显示或隐藏整个模型的整体尺寸。

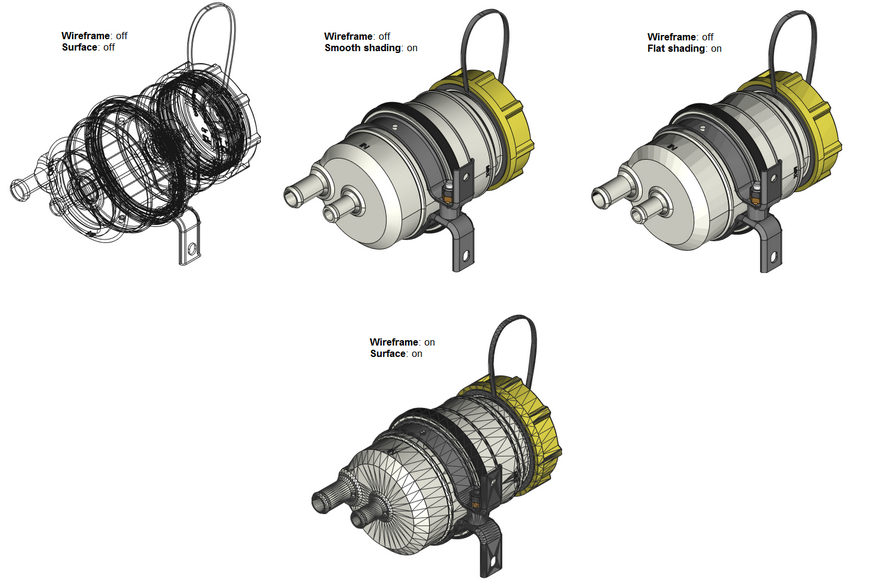

▲3D模型显示变化
要自定义图像视觉样式，可以使用选项和显示模式的不同组合。该图显示了线框选项和平滑着色，平面着色，隐藏线表面显示模式的不同组合的使用示例。
测量方法
双鱼座二维测量ABViewer有一组仪器设备，容许测量绘图元素。测量的部门能是米、mm和英尺，不管绘图的单位是什么。能设顾客经营规模因素。这种设备有流程的全部版本号和模式。
间距：此指令容许测量绘图中二点间的距离。
多段长度：此指令容许测量绘图中曲线段长度跟这些线产生的视角。
地区：此指令容许测量绘图里的总面积。
测量面板：表明所实施的测量系数的波动面板。
留意：绘图也可以通过鼠标点击、鼠标中键和流程工作区域右下角的下拉列表来移动。
双鱼座三维测量
在三维原型图、三维隐线、三维光洁黑影和三维平阴影显示模式中，构造面板上显示三维模型对象信息内容。测量专用工具可用于得到有关3D实体模型部件规格的更详细的信息。
间距：测量二点间的距离或多个平行面表面中间高度。
3D长度：测量弧或圆圆的周长和半经。
地区：测量面积表面的总体规格(较大X、Y和Z值之间的差别)。
测量面板：面板包括测量结论，如有需要可以复制。
双鱼座3D方式导航栏
电脑鼠标偏向设备用以三维空间中线条、隐线、光滑阴影和平面图阴影的表明模式的视觉定位。
点击鼠标左键选择点的表面以查看其属性。
点击并按着鼠标左键可以从三维空间中转动目标。
应用翻转来变大或缩小表明。
点击并按下鼠标点击或翻转可以从三维空间中再定位。
突显和选择点——对象表面可以使用鼠标左键在绘图中挑选，还可以在面板“构造”里的目标树中挑选。当鼠标箭头偏向对象时，将突显鼠标光标中的表面。要关掉实物的突显，您应该挑选command对象突显。当选择表面时，其属性展示在面板“属性”和“构造”中。
-
