CharacterMatrix字模提取软件

CharacterMatrix是一款专为LED/LCD点阵取模设计的专业级工具，广泛应用于单片机开发、嵌入式系统及电子显示屏设计领域。它支持对Notepad中所有可见字符（包括西文字符及Unicode字符如日文、阿拉伯文、特殊符号Ωあ℃等）进行取模操作。还支持图片和文字排版编辑，提供丰富的格式设置选项；通过该工具可自由设置点阵大小（12×12至256×256），并支持图片与文字混合排版（图片格式包括BMP、JPEG、ICO等，未来将扩展至PNG/TIFF）。欢迎有需要的用户前来下载体验！

CharacterMatrix使用教程

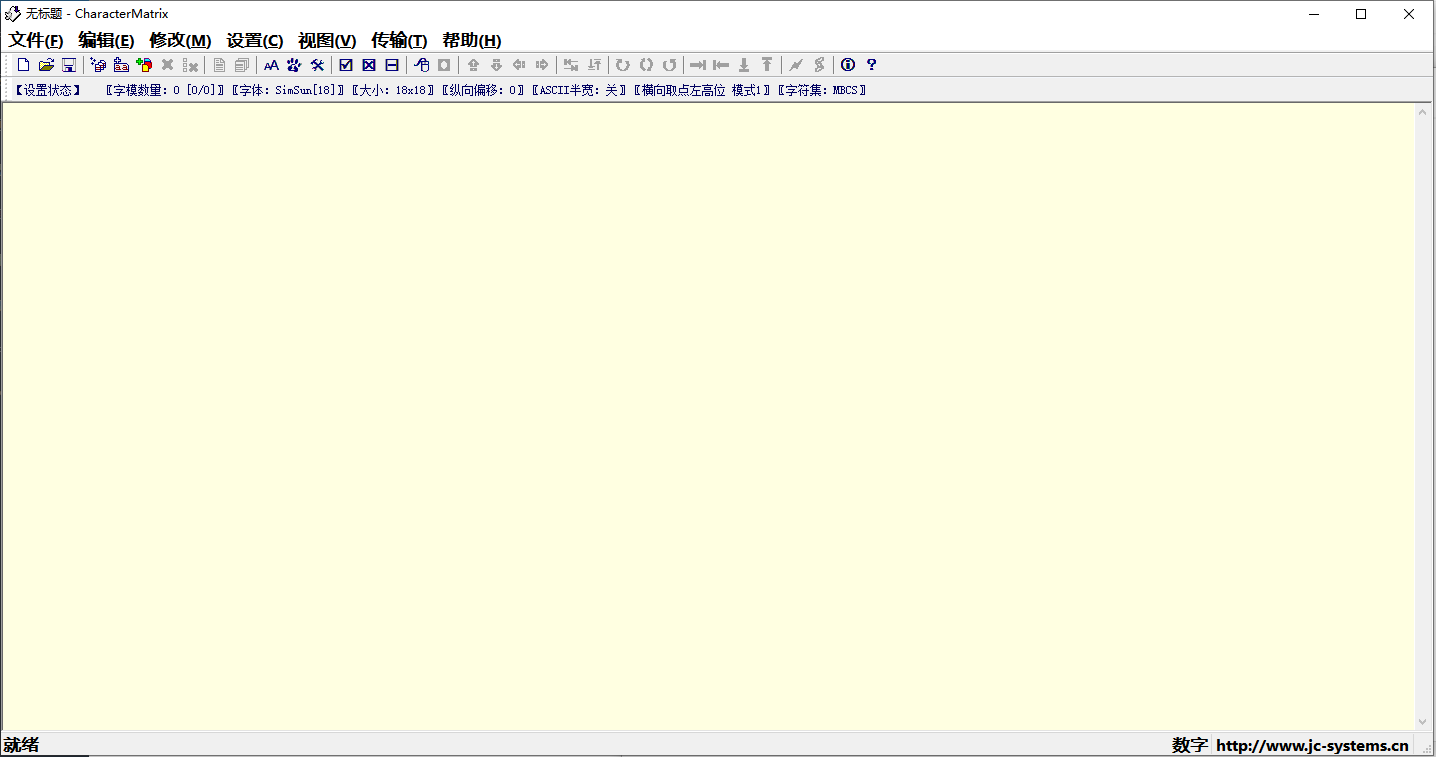

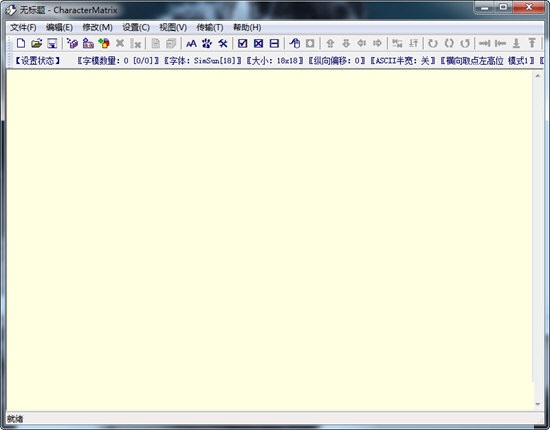

1、打开CharacterMatrix官方版，进入软件主界面，包括【文件】、【编辑】、【修改】、【设置】、【视图】、【传输】和【帮助】功能选项，

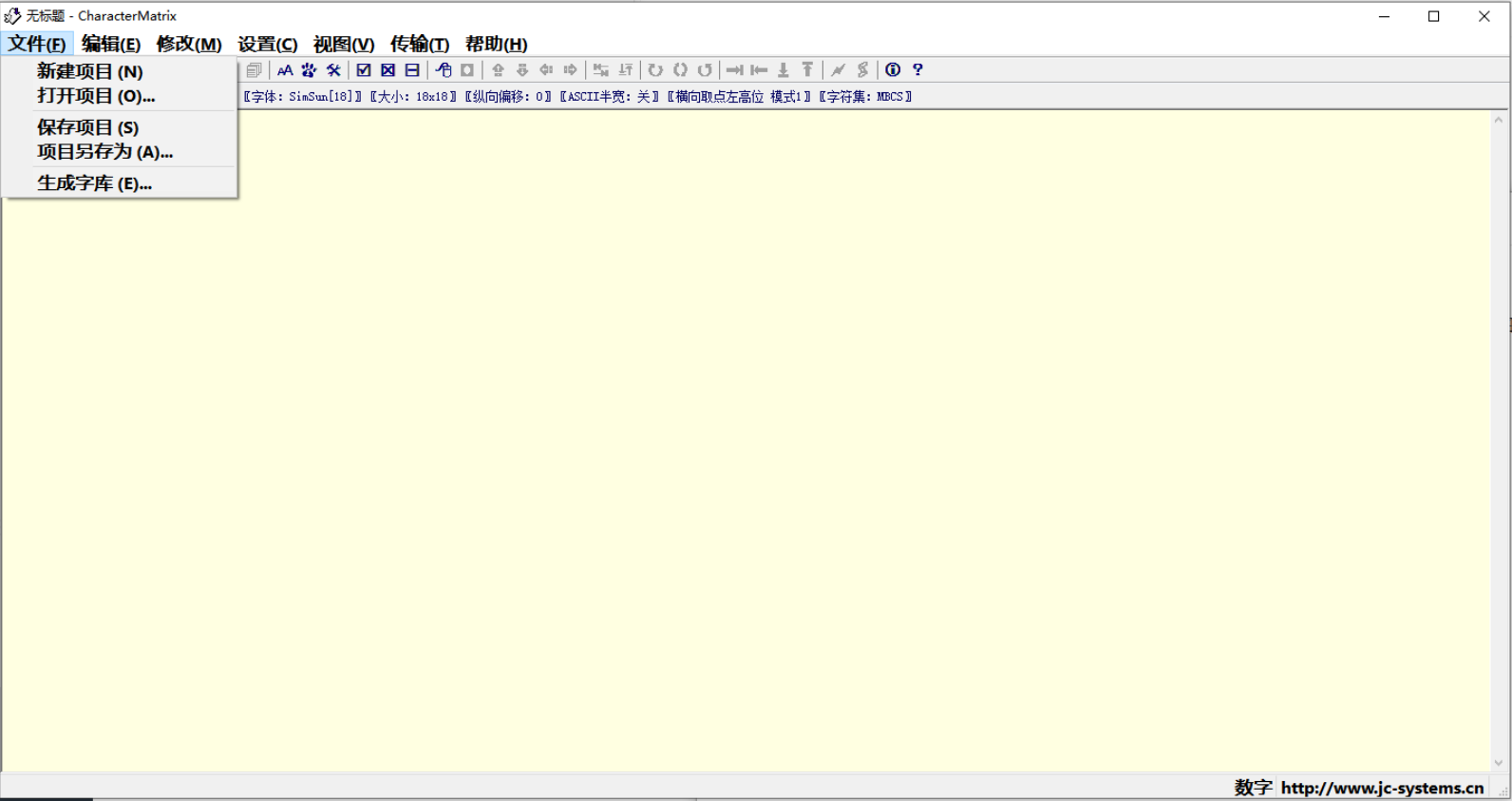

2、选择【文件】选项，可进行新建项目、打开项目、保存项目、另存为和生存字库，用户可根据需求自行选择使用，

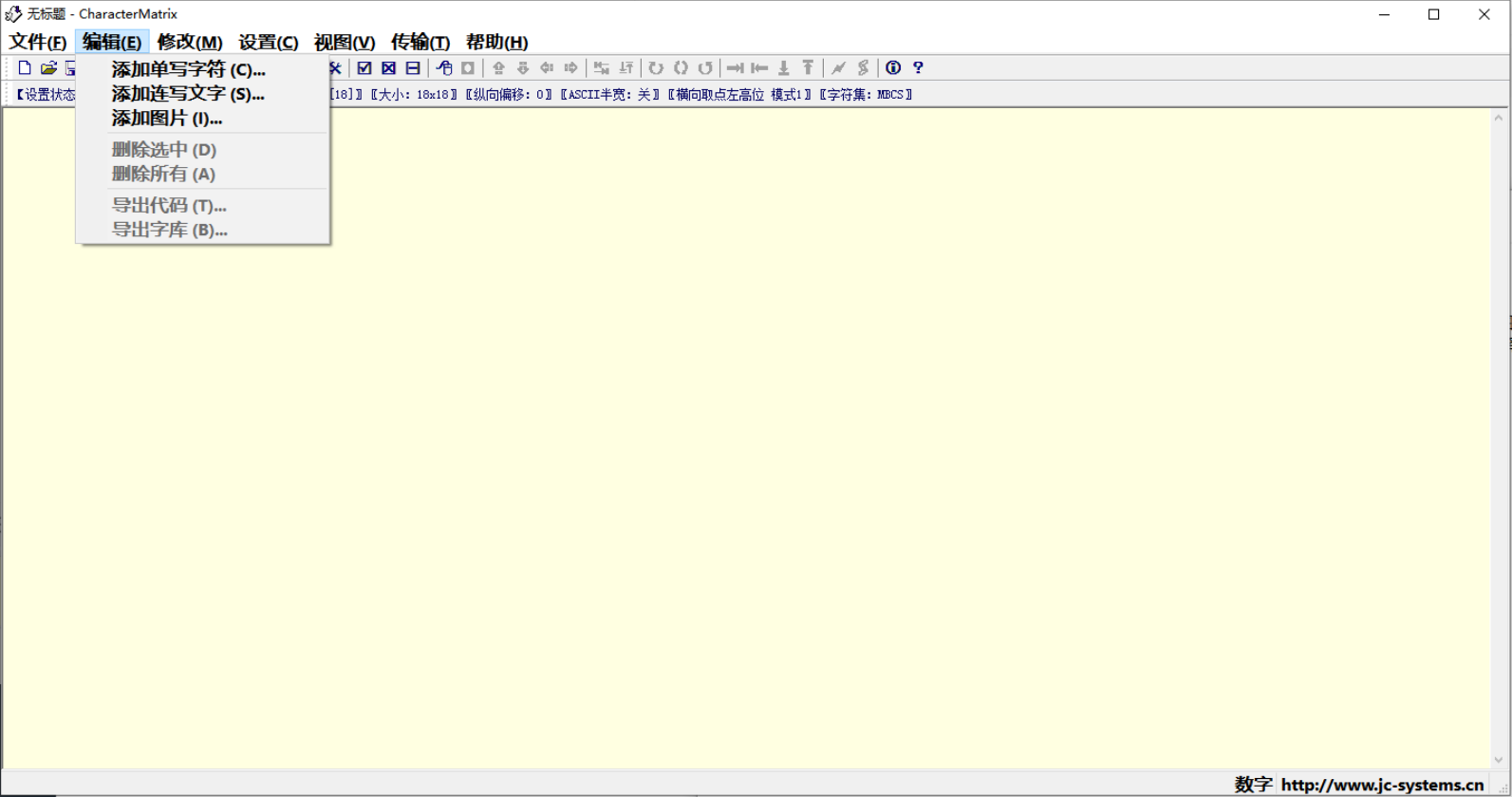

3、选择【编辑】选项，可添加单写字符、添加连写字符、添加图片以及删除选中、删除所有、导出代码和导出字库，这里以【添加连写字符】为例，

4、添加完成后直接可以看到添加字符后的展现效果；

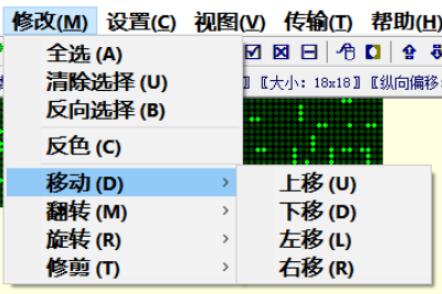

5、选择【修改】选项，可对字符进行反选、移动、翻转、旋转、修剪等调整，

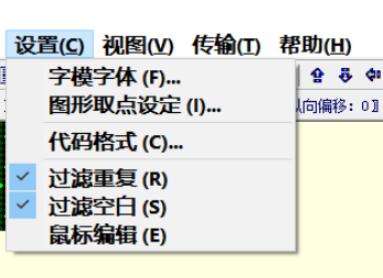

6、选择【设置】选项，可根据需求进行字模字体、取点设定、代码格式和鼠标编辑等相关的设置，

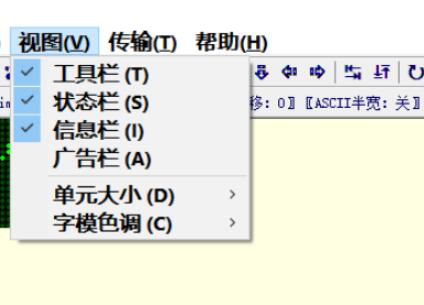

7、选择【视图】选项，可自行勾选工具栏、状态栏、信息栏、广告栏的显示，以及对单元大小和字模色调的调整，

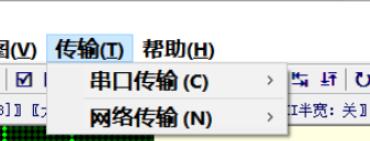

8、选择【传输】选项，可选择串口传输或者网络传输，

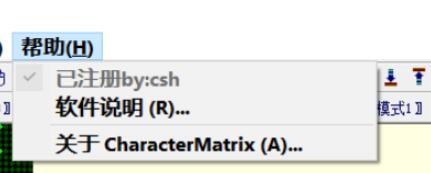

9、我们还可以通过【帮助】选项来查看软件说明哦！

CharacterMatrix特点

1.全字符支持：覆盖Unicode字符（包括希腊语、梵文、朝鲜文等）。
2.可视化批量编辑：可同时编辑无限量字模（仅受内存限制），支持多字模同步操作。
3.特效模拟：提供7种色调（红/绿/蓝等）和5种显示单元大小，模拟实际显示效果。
4.代码自定义：支持在字模代码首尾添加自定义内容，适配不同单片机需求。
5.高效处理：优化算法确保万级字模添加无延迟。

CharacterMatrix功能

1.字模生成：支持标准点阵（5×7、8×16等）及自定义尺寸（最大256×256）。
2.字符处理：过滤重复/空白字符、西文字符宽度减半等优化选项。
3.图像操作：裁剪空白行列、反色、鼠标直接修改点阵数据。
4.代码输出：生成带详尽注释的C/ASM代码，支持横向/纵向取点及高位方向设置。
5.数据传输协议：自定义串口/网络包格式（波特率、校验算法、分包逻辑等）。
6.字库格式兼容：输出字库文件含编码值、宽高、偏移量等元数据（BigEndian字节序）。

疑难解答

Q1：是否支持PNG图片导入？
目前仅支持BMP/JPEG/ICO/EXE/DLL格式，PNG/TIFF/GIF将在后续版本更新。
Q2：点阵大小为何限制在256×256？
出于实用性和性能平衡考虑，超过该尺寸的点阵在嵌入式场景应用极少，且会大幅增加内存占用。
Q3：如何处理UNICODE生僻字？
软件自动为图形字模分配0x0A00–0x0E7F区间的编码值，避免与标准字符冲突。
Q4：串口发送数据包如何避免错误？
需确保“最大包长”=包头长度+最大数据长度+校验码长度+包尾长度，校验码默认为1字节。
Q5：生成的C代码如何适配不同单片机？
在代码生成设置中可自定义头部/尾部内容（如添加`const`关键字），并选择BigEndian或LittleEndian排列。
