北京精雕JDPaint

JDPaint是由北京精雕科技有限公司自主研发的专业雕刻CAD/CAM软件，作为国内最早的雕刻设计与加工一体化解决方案，其技术积淀已跨越二十余年。软件以高精度雕刻为核心，融合艺术设计与工业制造需求，构建了覆盖“设计-建模-加工”全流程的生态体系。通过集成JDVirs虚拟雕塑软件与SurfMill曲面加工模块，形成了包含平面设计、3D建模、路径优化的完整工具链。在工业领域，JDPaint突破传统广告标牌制作局限，深度应用于模具制造（如滴塑模、眼镜模）、精密零件加工（紫铜电极、钟表部件）等高精度场景，支持0.1mm级微型刀具的精细化操作。其开放性平台架构允许第三方开发者扩展功能模块，如印章设计、发饰加工等行业定制工具，显著提升专业场景适配性。

JDPaint使用说明

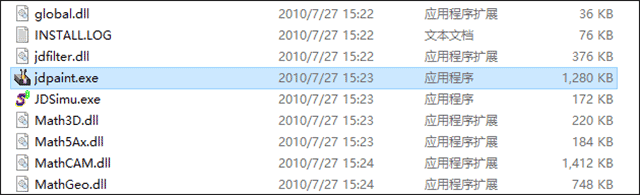

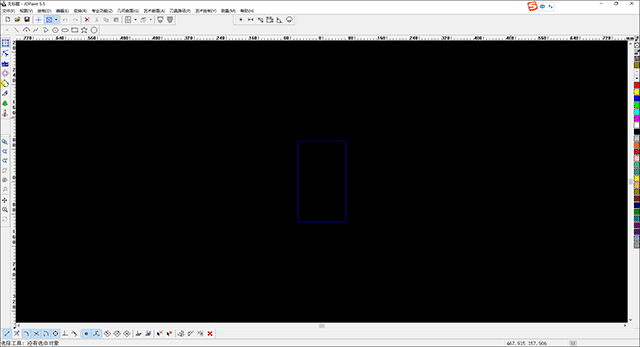

1、精雕软件(jdpaint) 安装完成之后，点击压缩包内的“jdpaint.exe”文件即可运行软件，如下图所示：

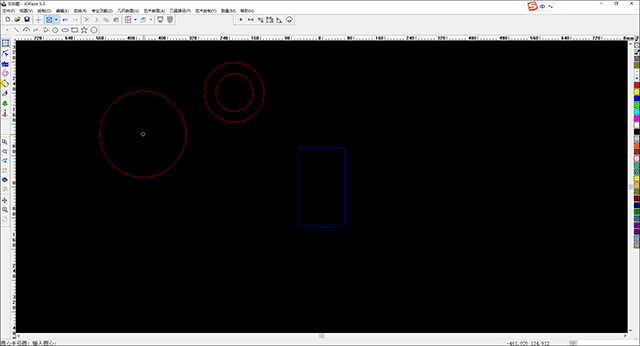

2、精雕软件(jdpaint)支持自由绘制图形，更有多种工具可供选择，如：刀具、纹理、曲面图形等等！

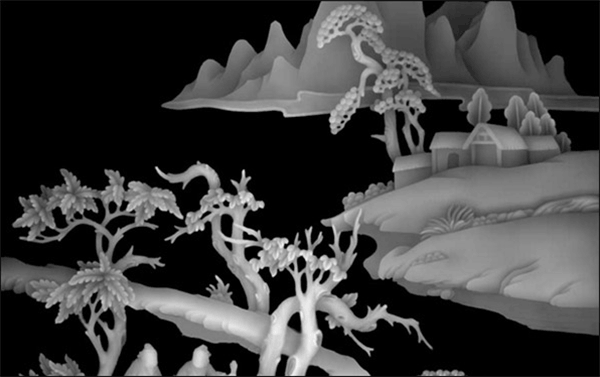

3、把做好的图传到精雕机电脑上，再打开刚才传送过来的文件。打开之后先选择刀具，选好之后再进行路径光顺处理，确定后在选择加工进入雕刻界面按确定。装好刀具，对好起到点，设置好速度、及其他参数就可以开始了，下面是精雕软件(jdpaint)处理的高质量灰度图片效果预览，如图：

北京精雕JDPaint使用说明

1.文件导入与预处理
选择“文件-输入-点阵图像”导入BMP/JPG格式素材，通过“变换-放缩”调整尺寸至实际加工比例，建议保留1:1原始分辨率以确保细节精度。
2.浮雕曲面生成
激活“艺术曲面-图像纹理-位图转成网格”功能，设置曲面高度（通常3-8mm），生成初始浮雕模型。使用“虚拟雕塑工具”的“Z向变换”将高点对齐XY平面，便于后续分层加工。
3.刀具路径规划
进入“刀具路径-路径向导”，根据材料硬度选择刀具类型（如硬质合金铣刀），设置“路径间距”为刀具直径的70%-80%（重叠率20%-35%），减少表面刀痕。
4.多轴联动设置
针对复杂曲面，启用“曲面粗加工”模块，勾选“多轴联动”选项，通过调整“倾斜角度”和“步进深度”，平衡加工效率与表面质量。
5.模拟与优化
利用“加工仿真”功能预览刀具运动轨迹，重点检查深腔部位是否存在碰撞，通过“路径光滑”参数（需在“开槽加工”模式下启用）优化拐角过渡。
6.NC代码输出
选择“刀具路径-输出”生成ENG格式文件，在“输出原点”中指定左下角特征点，配合精雕NCserver工具清除冗余抬刀指令，提升机床运行流畅度。

北京精雕JDPaint特点

1.混合设计能力
融合参数化建模与艺术化创作，支持从CAD图纸到手绘稿的多形态设计输入，满足工业标准化与个性化定制需求。
2.超精密加工支持
兼容0.1mm微型刀具，通过“刀具库管理”预设锥度、球头刀参数，实现电极、精密冲模等0.01mm级公差加工。
3.智能路径优化
采用“等残留高度”算法自动生成均匀刀路，结合“减少抬刀”功能，在分层雕刻中降低空走刀时间达25%。
4.多版本差异化适配
提供5.10/5.13等基础版、5.21.1027虚拟雕塑版、6.6000.0.0曲面加工版等细分产品，覆盖从入门到专业的全场景需求。
5.硬件协同优化
与精雕CNC雕刻机深度绑定，通过“机床参数配置”模块预设主轴转速、进给速度等硬件参数，实现系统级性能调优。
