管立得市政管网设计软件

管立得是广联达科技推出的城市管网工程BIM设计软件，专为市政给排水、燃气、热力、电力等多专业管线设计打造，提供从规划到运维的一站式服务。管立得采用平台化架构，集成BIM技术实现二三维一体化设计，支持与Revit、PDMS等主流软件数据互通，设计成果可直接满足三维模型交付及施工图出图需求。管立得通过智能算法实现平面、纵断、标注、表格的全方位数据联动，一处修改全局同步，大幅提升设计效率与质量。有用到这款设计软件的用户快来通过下载安装网分享的地址来获取把！

管立得市政管网设计软件使用步骤

1.安装配置：

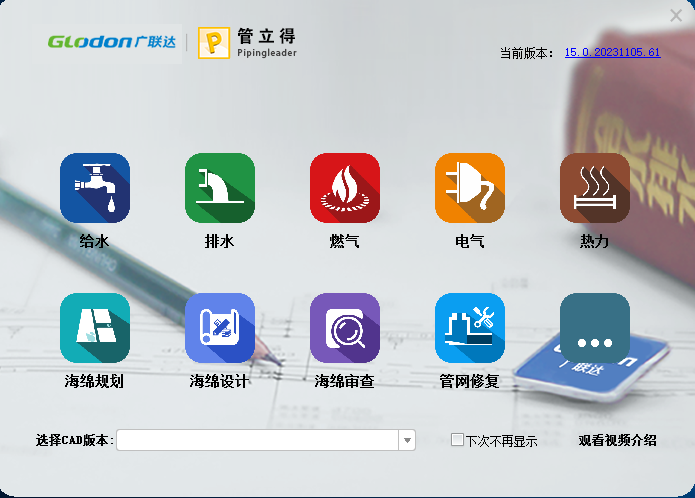

以管理员身份运行安装程序，选择所需模块（给水、排水等），安装完成后将驱动补丁文件复制至CAD目录，通过“软件启动配置”选择关联的CAD版本及授权类型。
2.地形处理：
导入地形图后，使用“地形曲面创建”功能自动识别离散点与等高线，生成三维地形模型。支持叠加卫星影像辅助设计，同时提供标高检查工具修正异常数据。
3.管道设计：
通过“交互布管”或“自动布管”功能快速布置管道，支持沿路多管并行、节点智能布置（如消火栓、雨水口）。可自定义管材、坡度、接口形式等参数，系统自动计算覆土深度及井室规格。
4.竖向优化：
在三维视图中实时查看管道交叉碰撞情况，通过“管高交互设计”工具调整标高，系统自动生成纵断图并同步更新平面数据。
5.成果输出：
一键生成材料表、检查井表、土方计算表等，支持按规范分幅绘制纵断图。设计成果可导出为FBX、DWG等格式，与GIS平台或渲染软件无缝衔接。

管立得市政管网设计软件特点

1.BIM深度集成：
设计即建模，支持多专业管线综合设计，模型可直接用于碰撞检查及三维漫游展示。
2.数据实时联动：
平面、纵断、标注、表格数据动态关联，修改一处自动更新全图，避免重复劳动。
3.国产平台兼容：
内置浩辰CAD内核，兼容AutoCAD图纸格式，解决版权问题并提升运行稳定性。
4.专业计算引擎：
提供平差计算、雨水/污水水力计算、土方计算等功能，支持事故、消防等多工况校核。
5.智能协同设计：
支持多模板共存及账号云端备份，不同分院可采用统一标准出图，异地办公时配置自动同步。

管立得市政管网设计软件功能

三维地形建模：
快速识别勘测数据，叠加卫星影像生成高精度地形模型，辅助方案决策。
参数化节点设计：
内置国标及地方标准检查井库，支持自定义节点详图，自动标注管件规格及材料序号。
智能平差计算：
采用解节点方程法，自动分配流量并优化管径，支持反算水源压力及多工况校核。
数据互通共享：
可导入Excel现状管网数据，导出FBX模型与GIS平台集成，实现全生命周期数据管理。
协同设计平台：
与广联达数维道路、鸿城CIM平台无缝协作，多专业模型实时合模，提升团队协作效率。

用户真是反馈

1.高效协同：“多专业合模功能太实用了，之前需要三天人工核对的碰撞问题，现在10秒自动报警，大大缩短了设计周期。”——某市政设计院项目负责人
2.操作友好：“界面布局合理，磁吸功能精准，新手也能快速上手。尤其喜欢三维视图叠加卫星影像的设计，直观又方便。”——某高校实训教师
3.计算精准：“平差计算支持多工况模拟，事故校核时自动调整流量分配，让我们对管网安全性更有信心。”——某水务公司工程师
4.国产替代：“内置浩辰CAD解决了版权困扰，兼容AutoCAD图纸格式，不用再担心文件兼容性问题。”——某地方设计院技术主管
5.学习资源丰富：“官网提供详细的教程和案例库，遇到问题还能通过在线客服快速解决，对自学很有帮助。”——某设计院新人设计师

常见问题解决方法

1.软件闪退如何处理？
检查杀毒软件是否误删version.dll文件，将软件目录添加至信任区。若仍无效，尝试在安全模式下重新安装。
2.自动布管后标高不按地形走怎么办？
在“管道设计参数”中勾选“自动提取地形标高”，或手动调整“覆土深度”及“坡度”参数。
3.节点标注引线过长如何缩短？
进入“标注样式管理器”，修改“节点标注”的引线长度参数，或使用“标注位置调整”工具手动拖拽。
4.纵断图裁图时报错如何解决？
尝试清理图纸无效对象（PU命令），或降低裁图比例。若问题持续，联系技术支持获取修复工具。
5.菜单栏突然消失如何恢复？
按Ctrl++组合键调出工具栏，或在CAD选项中重置配置，删除残留的管立得配置项。
6.旧版本图纸在新版本中显示异常怎么办？
使用“文件转换”功能将旧版图纸升级，或在“选项”中启用“兼容模式”。
7.平差计算结果不收敛如何优化？
检查流量分配是否合理，适当增加迭代次数或调整管径范围，必要时手动干预关键管段参数。
