PDF2CAD(PDF转CAD工具)

PDF2CAD作为荷兰VisualIntegrity公司开发的专业矢量转换工具，专注于将PDF工程图精准转化为可编辑的CAD格式（DWG/DXF/HPGL），解决设计行业“PDF易传播、难编辑”的核心痛点。PDF2CAD智能解析PDF矢量数据，将线条、曲线、文本等元素转化为AutoCAD、MicroStation等主流CAD软件可直接编辑的实体对象，同时保留原始图层结构与空间坐标精度。最新v14版本新增透明填充支持，并突破性地兼容密码保护PDF文件，确保敏感图纸的安全转换。

PDF2CAD使用方法

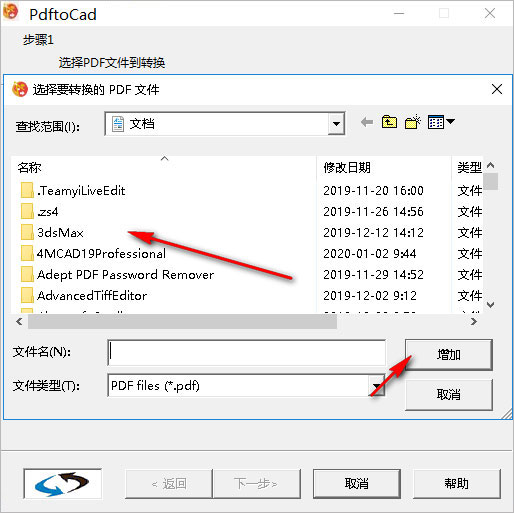

1、打开软件之后，点击右侧的增加，显示文件加载功能，在软件界面添加PDF；

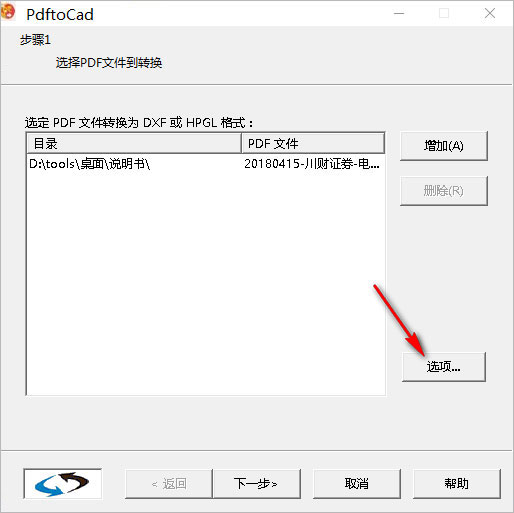

2、显示转换设置功能，点击选项进入设置界面；

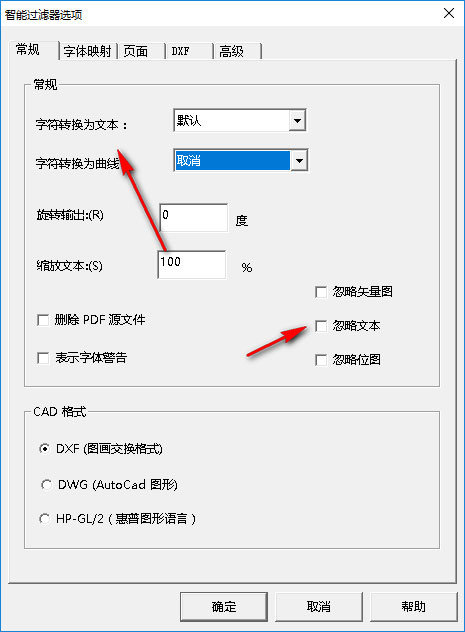

3、以选择字符转换为文本、字符转换为曲线、旋转输出、缩放文本；

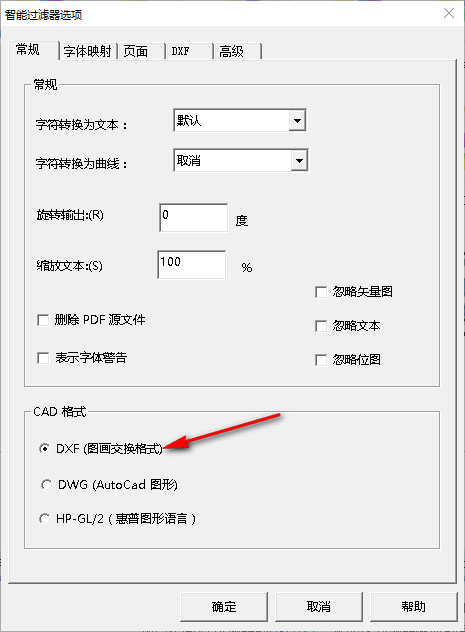

4、这里是CAD格式设置，软件默认转换为dxf，您可以将其转换为dwg；

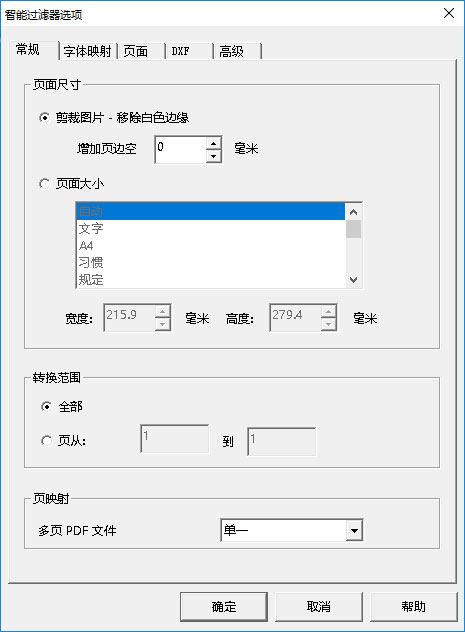

5、显示页面大小设置，在软件界面可以裁剪图片，可以设置转换范围；

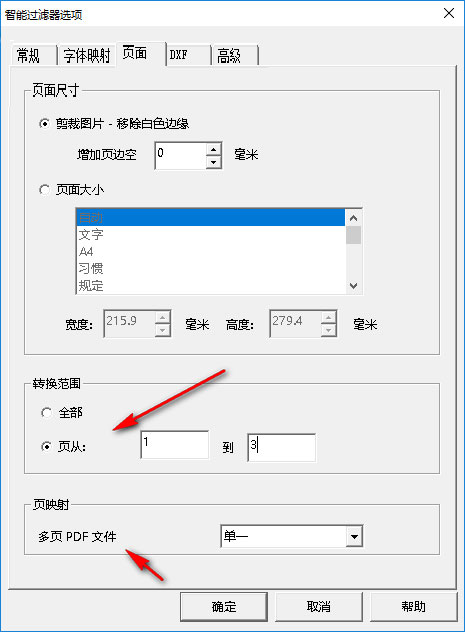

6、如图所示，显示页面设置功能，可以设置1-3，页面映射自己设置；

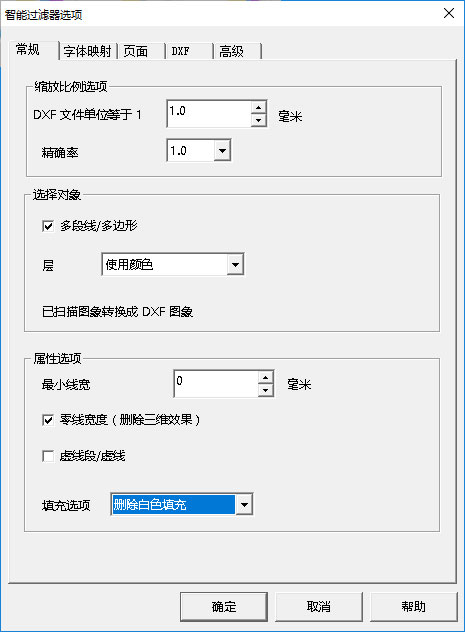

7、如果你选择转换dxf就可以在这里设置缩放比例，设置属性；

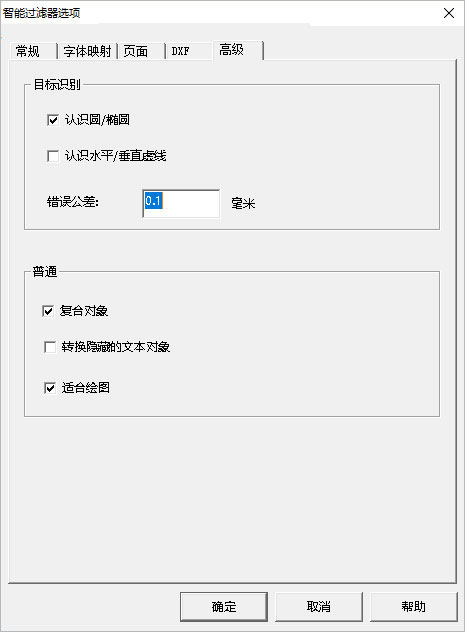

8、高级功能：目标识别、认识圆/椭圆、认识水平垂直点线、错误公差:0.1、转换隐藏的文本对象、适合绘图；

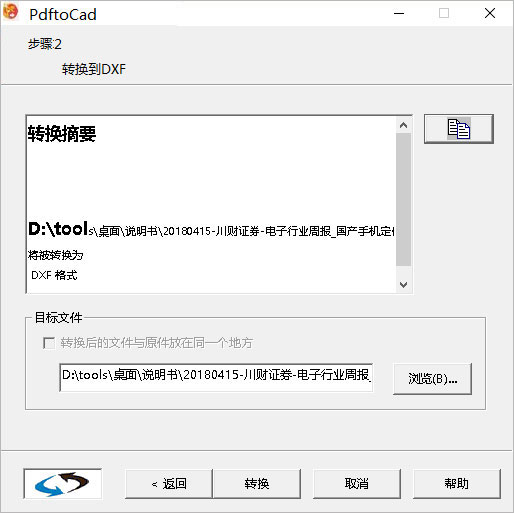

9、如图所示，设置结束就可以在软件界面直接点击转换按钮即可。

PDF2CAD特点

1.无损矢量转换
线条/曲线转化为CAD原生实体（非网格），精度误差＜0.1%，满足模具加工±0.03mm公差需求。
2.智能对象重建
自动合并分散字符为可编辑文本（MTEXT），识别空心字体并输出为矢量路径。
3.多文种深度适配
支持Unicode字符集，完美处理中文、日文等非拉丁文字符，杜绝乱码。
4.批处理引擎
单次处理上百个PDF文件，自动按原文件名生成对应CAD文件。

PDF2CAD功能

1.动态图层管理
按实体类型自动分层（文字/图形/图像）
支持导出每图层为独立DXF文件
2.光栅图像处理
提取PDF内嵌图片为独立JPEG/TIFF文件
选项将小图像转为彩色线条，减小文件体积
3.语法驱动字体映射
自动纠正非常规字体编码，可手动配置替代字体库（如汉仪楷体→SimSun）。
4.几何优化工具
样条曲线→圆/椭圆转换（适配老旧CAD软件）
自动闭合断线，修复比例失真
5.元数据保留技术
继承PDF原始页面尺寸与旋转参数，1:1还原图纸框架。

常见问题

1.Q：转换后文字破碎为线条怎么办？
A：勾选设置中“合并字符为MTEXT”+启用“字体映射”功能，若仍失效需升级至v12以上版本。
2.Q：AutoCAD打开DWG提示“无效文件”怎么办？
A：输出格式兼容性问题：①切换DXF2000格式；②关闭“HPGL输出”选项。
3.Q：转换进度卡在50%无响应怎么办？
A：大尺寸光栅图像导致：①勾选“忽略图像”；②用PS压缩PDF图片分辨率至150dpi以下。
4.Q：转换后图纸比例失真怎么办？
A：坐标系校准异常：①选项中选择“基于PDF坐标缩放”；②手动输入基准尺寸校正。
5.Q：批量转换时部分文件跳过怎么办？
A：文件名特殊字符冲突：①删除文件名中的@#&等符号；②路径深度不超过3级文件夹。
