红瓦协同大师BIM协同设计建模系统

红瓦协同大师是由上海红瓦科技专为建筑行业打造的BIM协同设计管理系统，支持Windows7至11及Server系列操作系统。该软件通过分布式云架构实现跨区域实时协作，解决了传统Revit基于局域网的协同局限性与原生RevitServer的配置复杂性难题。其核心价值在于构建构件级协同生态——用户可在不打开Revit的情况下分配任务、跟踪进度，并通过“排队同步机制”避免多人操作导致的模型崩溃。同时提供双模式安全管控（普通模式/全流程加密的安全模式），确保从权限分配到模型导出的全链路数据安全。目前装机量超20万，服务于中建八局等大型项目，成为集团级BIM数据中心搭建的核心工具。

使用教程（图文）

一、创建团队

1、创建新团队

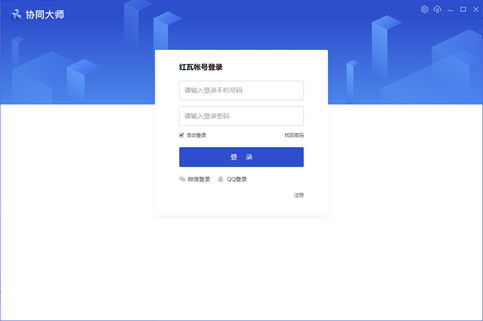

双击协同大师图标，登录您的红瓦帐号，若没有红瓦帐号，点击注册即可。

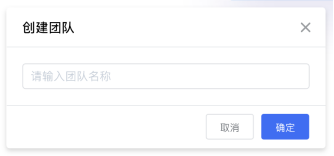

在下图所示页面，点击创建新团队，输入团队名称，点击创建即可。若您已加入团队，点击团队名称进入该团队。

2、邀请成员加入团队

（1）发送邀请链接

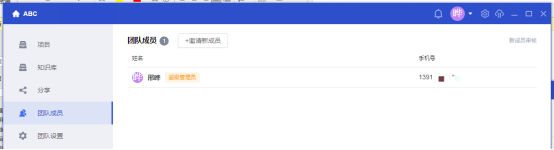

登录后点击左侧导航“团队成员”，进入团队成员页面。

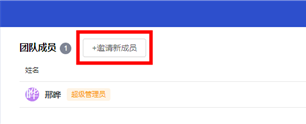

点击“邀请新成员”按钮。

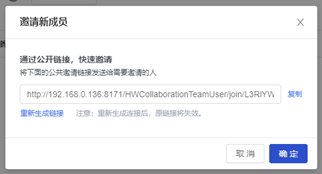

点击复制，将下面的公共邀请链接通过钉钉，QQ或者微信发送给需要邀请的人

（2）申请加入团队

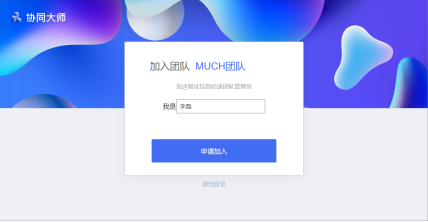

点击邀请链接，或将链接地址复制到浏览器中。登录红瓦帐号，若还没有红瓦帐号，点击注册即可。在下图所示页面，输入您的真实姓名，点击申请加入。

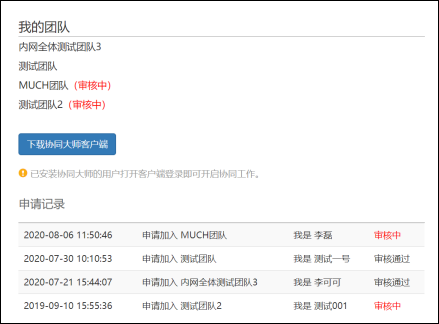

在红瓦个人中心的协同大师页签下，您可以查看您的申请记录及审核状态。

（3）审核加入申请

只有管理员/超级管理员才具有审核权限，请先核实您在团队中的角色。

点击进入团队页签，如有新成员发起加入申请，此处系统会提示“有1条未审核的加入申请”，点击进入审核页面。

勾选您要处理的申请，点击“同意加入”，进入审核设置页面。

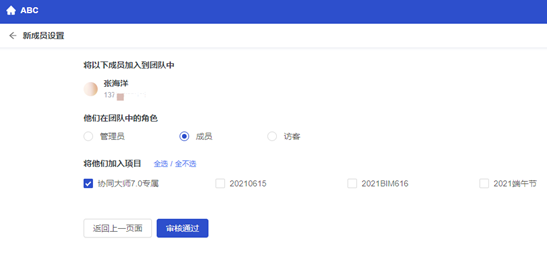

如下图，在审核设置页面，将他加入“我的第一个协同项目”，并将其设置为“成员角色”，然后点击审批通过。

如对权限有疑问，可点击链接查看不同角色权限说明。

二、创建项目

1、创建协同项目

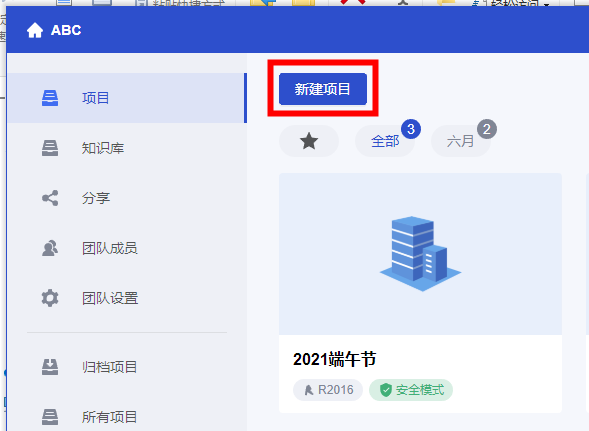

（1）在下图所示页面，点击新建项目，进入创建项目页面。

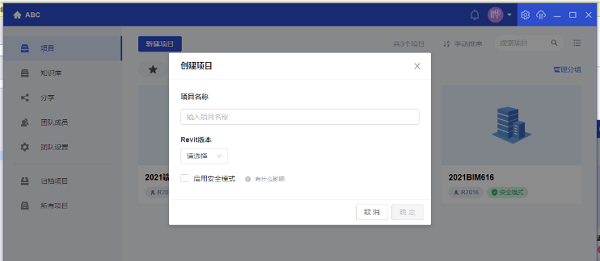

填写项目名称，设置模型类型，选择Revit版本，是否启用安全模式。

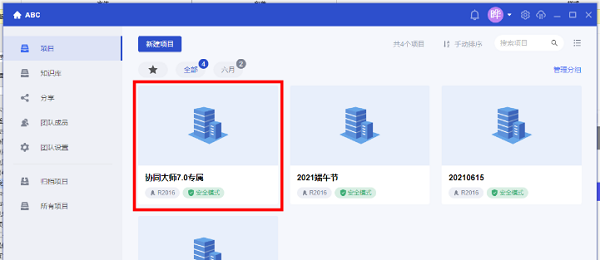

在项目列表页面，出现刚才创建的新项目，表示项目创建成功。

三、项目管理

1、项目管理

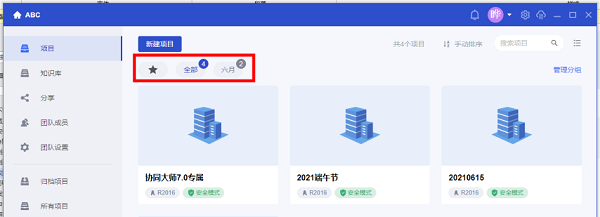

对于项目我们有收藏项目与自定义项目。

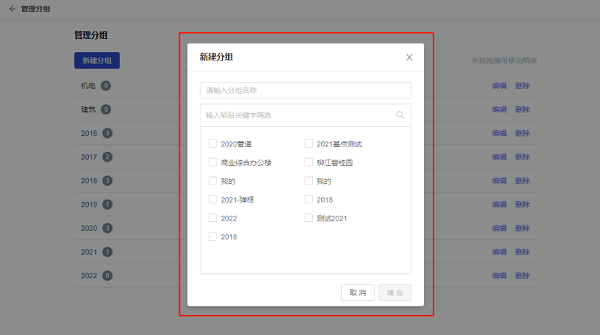

自定义命名新的分组，并将项目加入其中。

2、项目设置

此功能仅对管理员开放，如需进行此操作，请先确认您的角色。

（1）编辑项目名称及项目描述

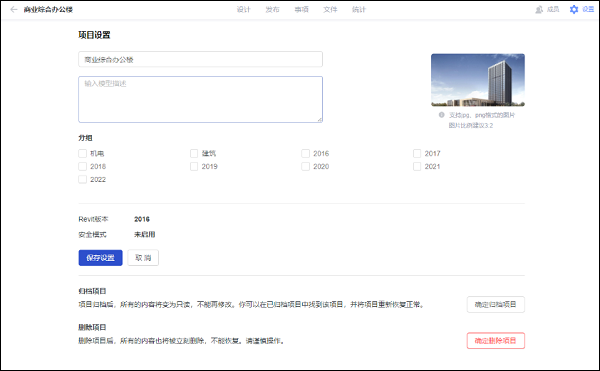

点击下图右上角的“设置”，进入项目设置页面。您可以在此页面修改项目名称、项目描述，上传项目封面等操作，点击保存设置后生效。

在此页面还可以查看该项目的模型同步地址、Revit版本等信息。

（2）安全模式设置

安全模式可以实现全流程加密，没有权限无法导出模型。

（3）归档项目、删除项目

点击“确定归档项目”实现归档操作。项目归档后，原来团队中的成员仍然能在已归档项目中继续访问该项目，但所有的内容将变为只读，不可修改。你也可以在已归档项目中找到该项目，并将项目重新恢复正常。

3、项目成员管理

（1）查看项目成员信息

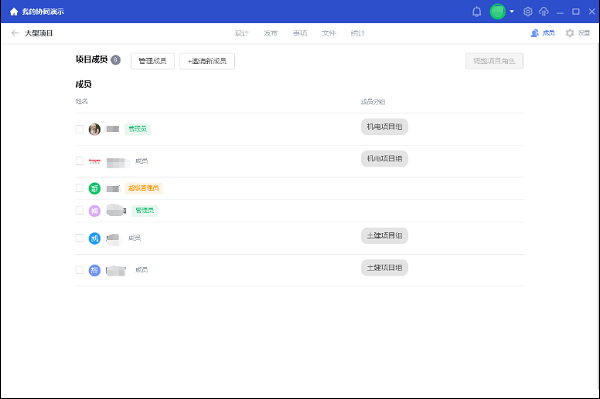

点击下图右上角的“成员”，进入项目成员列表页面。您可以在此页面查看该项目中的成员信息及权限情况。

（2）编辑项目成员

此功能仅对管理员开放，如需进行此操作，请先确认您的角色。

在项目成员列表页面点击“管理成员”按钮。

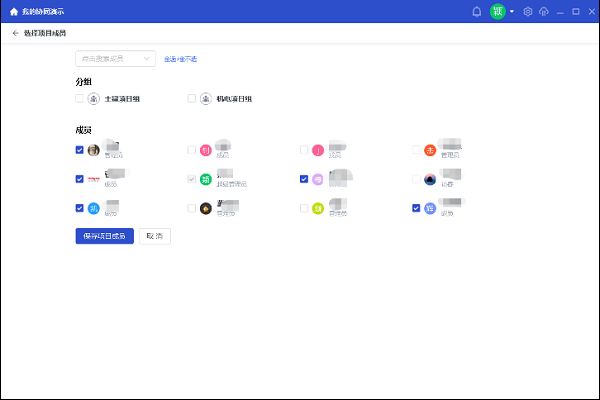

您可以勾选团队中的成员或者邀请新成员，点击“保存项目成员”按钮后生效。

红瓦协同大师特点

1.跨区域协同革命
突破局域网限制，支持异地团队通过企业专属服务器或红瓦云存储（测试版）实时编辑中心模型，广域网延迟降低40%。
2.一键部署服务器
3分钟内完成模型服务端安装，支持Windows7/10/Server系统，无需专业IT配置。
3.构件级任务管理
直接在协同端创建工作集并分配负责人，设置截止时间，脱离Revit实现任务闭环。
4.双维安全防护
-权限隔离：按项目授权访问，未分配工作集者无法编辑模型；
-加密控制：安全模式下全流程加密，禁止非管理员导出模型。
5.轻量化多终端协同
支持PC/Web/微信小程序多端查看模型，移动端实时标注视点并定位问题。

红瓦协同大师功能

智能进度追踪：
成员关闭模型时强制填写更新记录，自动生成可视化日志，项目进度偏差率下降35%。
碰撞检查与净高分析：
一键导出图文报告，南沙医院项目实测减少设计冲突60%。
多模式同步机制：
工作集依次排队同步，避免多人同时操作引发的模型崩溃。
云文档集成：
在线预览DWG图纸/Office文件，本地编辑自动同步云端，减少重复传输。
事项协调系统：
创建任务事件关联模型视点，微信小程序端实时沟通问题定位。
集团级数据中心：
动态扩展服务器与团队，支持千级项目统一管理。

红瓦协同大师操作指南

1.环境部署
关闭杀毒软件，解压安装包运行`TeamworkMaster.Installation.exe`；
安装路径必须为英文目录（如`D:\BIM_Server`）。
2.团队创建
登录后点击“创建新团队”，输入名称并邀请成员（链接分享或扫码加入）；
管理员审核成员并分配角色（如建模师/审核员）。
3.项目初始化
新建项目→设置Revit版本→启用安全模式（敏感项目必选）；
选择云存储或本地服务器。
4.任务分配与建模
协同端创建工作集→指定负责人→设截止时间；
成员通过Revit打开中心模型编辑，关闭时提交更新记录。
5.协同问题处理
碰撞检查生成报告→创建事项关联问题视点→责任人小程序端接收通知。

使用建议

服务器选址策略：
10人以下团队用本地服务器（响应更快）；跨省项目选红瓦云存储（需提前申请测试权限）。
权限最小化原则：
普通成员仅开放“工作集编辑”权限，敏感项目启用安全模式+管理员导出锁。
模型轻量化技巧：
发布模型时排除冗余族库，压缩率提升50%；移动端查看关闭材质显示。
版本冲突预防：
每日强制同步前备份中心模型；降级Revit版本需格式化Data分区。
大型项目拆分法：
按建筑楼层分工作集，单工作集≤200MB；链接模型用“云链接”替代本地合并。
硬件配置基准：
服务器端配置≥32GBRAM+SSD硬盘；客户端需独立显卡（GTX1060以上）。
故障应急方案：
模型崩溃时使用“放弃全部请求”功能回滚至最近稳定版本。

常见问题

Q1安装后无法识别Revit版本？
A：①桌面右键Revit快捷方式→打开文件位置→重新创建快捷方式；②检查Revit版本是否在20162024支持范围内。
Q2多人同步时模型崩溃？
A：①确认启用“排队同步”功能；②单工作集文件>500MB时按楼层拆分。
Q3云存储体验版有何限制？
A：仅支持1个模型/团队，且容量≤50GB；企业级需联系红瓦购买服务。
Q4移动端无法查看轻量化模型？
A：①发布时勾选“包含视点与明细表”；②安卓端关闭USB调试模式。
Q5安全模式下误锁模型？
A：联系团队超级管理员解密；普通权限重置需提供企业资质证明。
