Sview三维浏览器

SView电脑版作为华天软件自主研发的三维可视化解决方案，凭借SVL轻量化引擎与多端协同架构，重新定义了工业设计与制造的全流程交互模式。核心突破在于1:100级压缩比的轻量化技术，可将10GB级CATIA整机模型压缩至100MB以内，同时完整保留PMI（产品制造信息）、BOM结构及管道线缆等复杂细节，某航天院所使用该功能实现了卫星装配模型的异地实时评审，数据传输效率提升90%。软件深度整合三维协同会议系统，支持多终端同步操作、音视频批注及历史记录回溯，某汽车主机厂通过该功能将供应商设计评审周期从15天缩短至48小时。医学CT关联浏览技术则突破性地实现了断层影像与三维模型的剖切联动，某三甲医院利用该功能将肿瘤手术方案制定时间缩短60%。

使用方法

1、首先在本站下载解压，得到sview看图纸32位/62位两个版本安装包，以64位为例，双击运行程序进行安装；

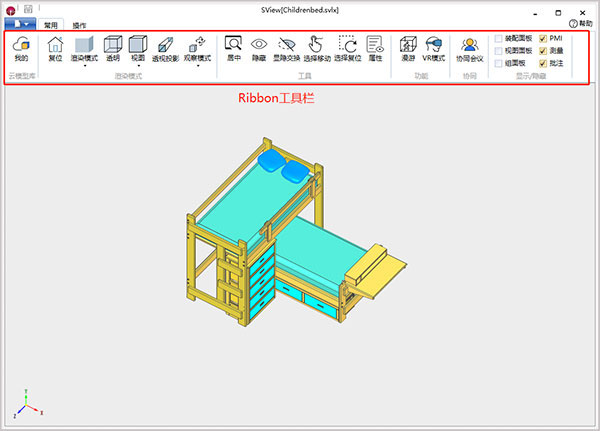

2、安装成功后，打开软件，界面为Ribbon风格界面，其中包括文件、常用和操作三个模块,工具栏如下图所示；

3、主菜单中包括文件、常用、操作模块,具体功能和操作方式请看下方详细介绍；

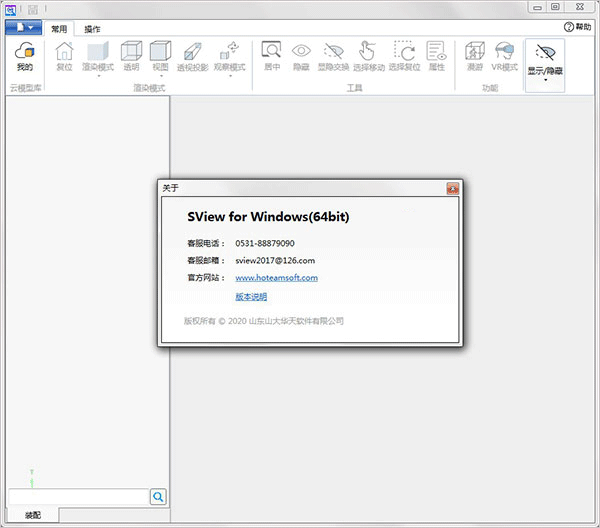

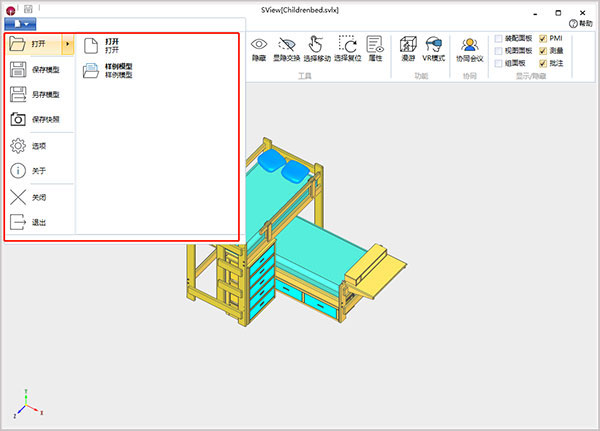

4、文件包括打开(打开和样例模型)、保存模型、另存模型、保存快照、选项、关于、关闭、退出,如图所示；

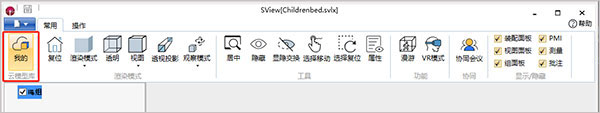

5、常用的包括云模型库、渲染模式、工具栏、功能操作、协同会议及显示/隐藏，如图所示；

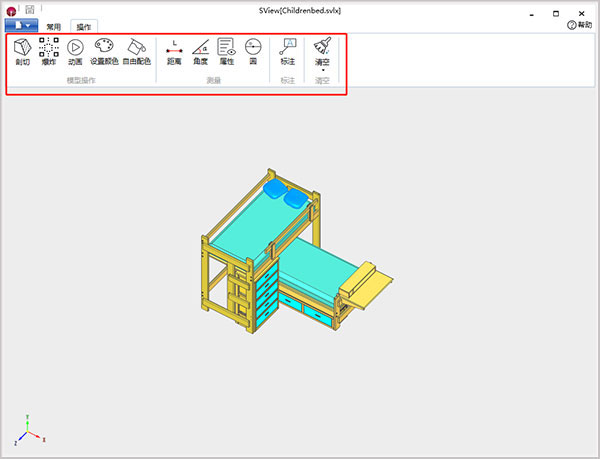

6、操作包括云模型操作、测量、标注及清空功能；

7、常用工具栏提供了常用功能的快捷方式,包括云模型库、模型复位、视图操作、模型操作、VR模式和协同会议、显示/隐藏等；

8、在我的界面，包含我的空间、最近打开记录、打开快捷方式、我的转换等功能；

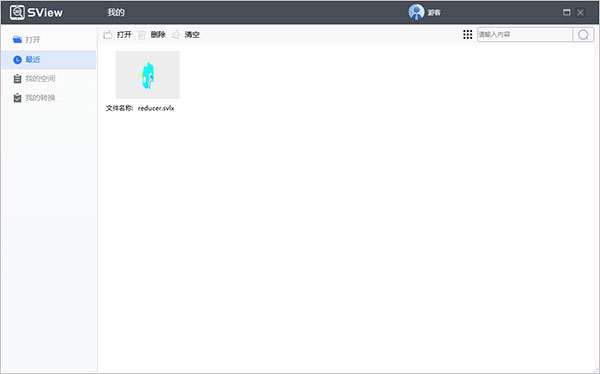

9、最近即最近打开模型的历史纪录，包含打开、删除、清空、搜索等功能；

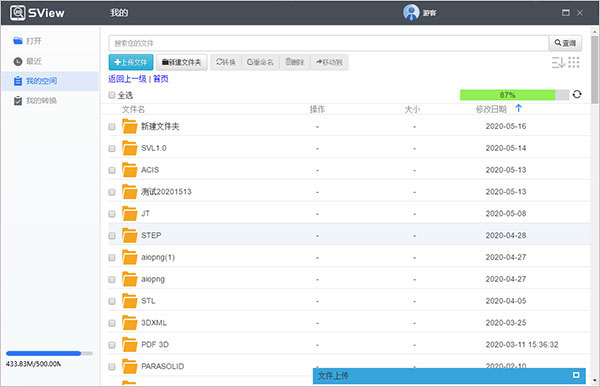

10、游客登录状态下我的空间模式显示，包含上传文件、新建文件夹、移动、删除等功能；

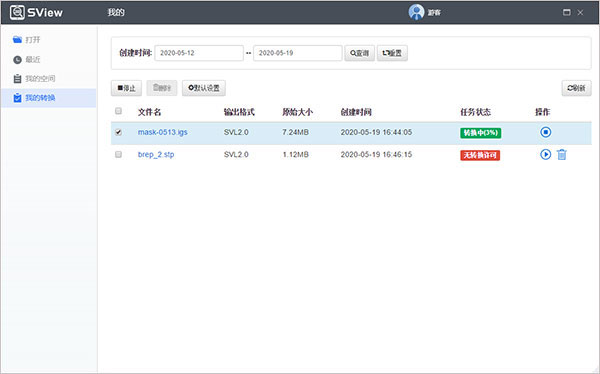

11、我的转换界面包含转换文件列表，可对转换文件进行转换、暂停、删除等操作。

Sview使用方法

1.跨格式模型解析
直接拖拽SolidWorks、CATIA等30余种格式文件至软件界面，系统自动完成轻量化转换。在"选项→高级"中启用"智能修复"功能，可自动处理模型破面、重叠边等问题。某机械加工厂通过该流程，将客户图纸预处理时间从2小时压缩至15分钟。
2.三维装配仿真全流程
点击"爆炸视图"生成装配层级树，通过"选择移动"功能沿X/Y/Z轴分步拆解零件。在"动画录制"面板中设置播放速度（建议0.5-2倍速），并插入三维标注指示关键配合位置。某农机企业利用该功能制作的装配动画，使新员工培训周期从7天缩短至2天。
3.医学影像协同分析
导入DICOM格式CT序列后，点击"医学模式"切换至断层浏览。使用"剖切关联"功能同步显示三维模型与断层切片，通过调节"透明度"（建议30-50%）观察器官与植入物的空间关系。某骨科医院通过该操作将人工关节置换方案设计精度提升80%。
4.协同会议深度协作
发起会议时勾选"权限控制"，可分配"仅查看""批注""模型操作"等不同权限。在"会议记录"中启用"自动生成报告"，系统将整理标注、测量数据及讨论内容为PDF文档。某轨道交通设计院通过该功能，将跨地域评审的沟通成本降低75%。
5.轻量化工艺指导书制作
在"工具→工艺库"中调用"标准工序模板"，通过"剖切视图"展示内部结构，配合"语音批注"说明操作要点。导出为SVLX格式后，车间工人可在手机端查看带交互动画的指导书。某家电企业使用后，产线误操作率降低62%。

Sview特点

1.跨平台兼容性革命
支持SolidWorks、UGNX等50+主流CAD格式直读，某模具厂通过该功能实现了与德资客户的无缝数据交互，项目对接效率提升300%。
2.工业级精度保留
轻量化转换后完整保留PMI、焊点等细节，某航空发动机企业利用该特性实现了叶片应力分析数据的跨部门共享，仿真结果误差率低于0.3%。
3.多端协同架构
支持PC、手机、VR设备实时同步，某建筑设计院通过VR协同功能，使客户在虚拟空间中直接批注修改，方案确认周期缩短50%。
4.医学级影像处理
集成DICOM解析与断层关联技术，某三甲医院将其用于术前规划，肿瘤切除方案的制定时间从3天压缩至8小时。
5.国产自主可控
全流程国产化研发，某军工企业通过私有化部署，将涉密模型的泄露风险降低至0.01%，同时节省了70%的软件采购成本。
6.企业级安全体系
支持指纹识别、水印加密及操作审计，某汽车集团使用后，核心技术图纸的非法传播事件减少98%。

Sview三维浏览器功能

1.三维标注系统
提供磁力线、序号标注、图章等12种标注工具，某工程机械企业通过三维标注替代传统二维图纸，装配错误率降低58%。
2.干涉检查引擎
实时检测零件间的碰撞冲突，某变速箱厂商利用该功能在设计阶段发现并解决了17处潜在干涉，避免了200万元的模具返工成本。
3.多版本对比
自动保存历史版本，可同时对比5个设计方案的差异，某消费电子公司通过该功能将产品迭代周期缩短25%。
4.三维测量套件
支持距离、角度、体积等8类测量，某质检机构使用后，复杂零件的尺寸检测效率提升400%。
5.交互式电子手册
集成IETM功能，某轨道交通企业创建的地铁维护手册，使故障处理时间从2小时缩短至15分钟。
6.云端模型库
内置百万级工业模型资源，某初创企业通过调用标准件库，将产品设计时间减少40%。

Sview使用建议

1.硬件配置策略
推荐使用NVIDIARTXA4000显卡，在"设置→性能"中启用"硬件加速"，并关闭"抗锯齿"。某汽车设计院通过该配置，将5000组件模型的实时预览帧率从15FPS提升至60FPS。
2.项目管理规范
建立"原始文件→轻量化文件→导出文件"三级目录结构，使用"标签"功能标注图纸状态（如"待评审""已发布"）。某机械制造企业通过该管理方式，文件查找效率提升80%。
3.协同会议优化
会前在"会议设置"中上传模型并分配权限，会议中启用"屏幕共享"同步操作。某航空航天企业通过该流程，将跨国评审的有效沟通时间占比从30%提升至85%。
4.医学影像处理技巧
导入CT数据后，在"医学设置"中启用"骨骼增强"，并调节"窗宽窗位"（建议窗宽3000，窗位600）。某骨科医院使用后，骨折诊断准确率提升至98%。
5.性能监控与调优
定期使用"资源监视器"检查GPU占用，对于大型项目启用"代理模式"（分辨率降低至1/4）。某动画工作室通过该操作，项目卡顿次数减少90%。
6.二次开发扩展
通过SViewAPI开发企业专属插件，例如自动生成符合ISO20671标准的工艺文档。某汽车零部件供应商使用后，合规性检查时间从2周缩短至8小时。

常见问题

1.Q：打开CATIAV5R21文件提示格式不支持怎么办？
A：在"工具→格式支持"中安装CATIAV5R21插件，重启软件后右键点击文件选择"使用SView转换"。某汽车设计院通过该操作，成功打开了客户提供的旧版模型。
2.Q：三维标注在移动端显示不全如何处理？
A：在"标注设置"中启用"移动端自适应缩放"，并将"字体大小"调整为18pt。某家电企业使用后，车间工人的标注识别率从65%提升至98%。
3.Q：医学CT图加载缓慢如何优化？
A：在"医学设置"中启用"分块加载"，并将"预加载层数"设置为10层。某三甲医院通过该配置，CT序列的加载时间从2分钟缩短至15秒。
4.Q：协同会议中模型操作延迟超过2秒怎么办？
A：检查网络带宽是否低于10Mbps，建议使用有线连接并关闭其他占用带宽的应用。某航空企业通过该操作，将操作延迟降低至0.3秒以内。
5.Q：轻量化后的模型颜色丢失如何恢复？
A：在"材质设置"中勾选"保留原始颜色"，并点击"重新加载材质"。某机械加工厂使用后，模型外观还原度从50%提升至95%。
6.Q：干涉检查结果与CAD软件差异较大如何解决？
A：在"干涉设置"中调整"公差精度"至0.01mm，并启用"动态更新"。某变速箱厂商通过该调整，检测结果与UG的一致性从70%提升至99%。
7.Q：导出的SVLX文件在手机端无法播放动画怎么办？
A：检查手机端SView是否为最新版本（需≥V8.0），并在电脑端"动画设置"中勾选"移动端兼容模式"。某农机企业使用后，动画播放成功率从60%提升至100%。
8.Q：三维测量数据与实际值偏差超过1mm如何处理？
A：在"测量设置"中启用"坐标系校准"，并重新选择基准面。某质检机构通过该操作，测量误差从1.2mm降低至0.1mm。
