AutoVue查看3D软件

AutoVue是由甲骨文(Oracle)开发的企业级可视化解决方案，专为工程制造、电子设计及跨部门协作场景打造。该软件通过统一平台架构支持超过450种文件格式的直接浏览与标注，涵盖2D/3D CAD图纸、EDA电路设计、Office文档及PDF等类型，无需原生编辑软件即可安全访问核心资产。AutoVue采用分层渲染引擎，实现从微型电子元件到大型装配体的精准可视化，配合VueLink集成框架与企业级PLM/ERP系统（如Oracle WebCenter、EMC Documentum）无缝对接，确保文档在传输与协作过程中的完整性与机密性。

使用方法

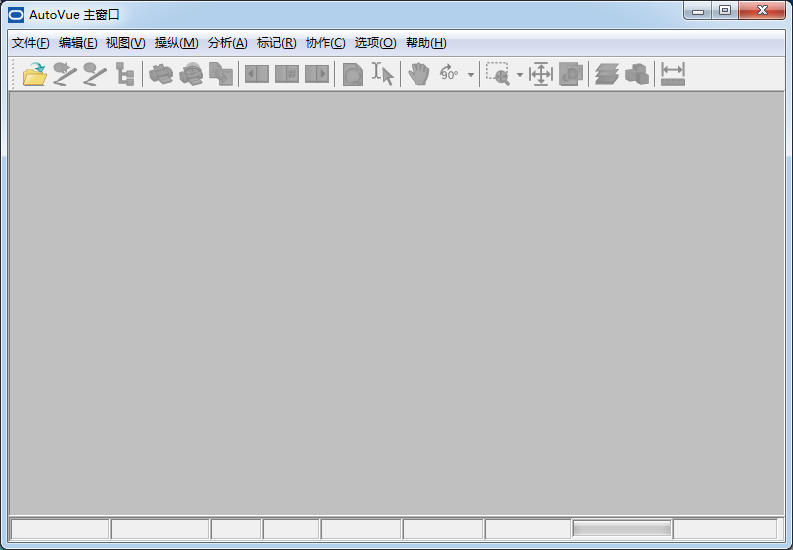

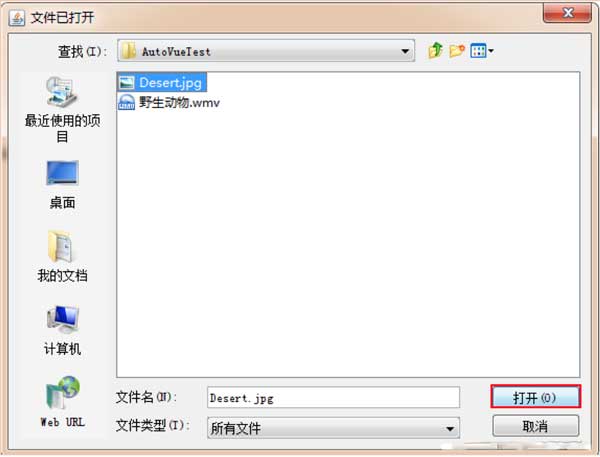

1、浏览图片：如图，点击文件夹图标，浏览选择文件

打开需要浏览的文件

效果如下

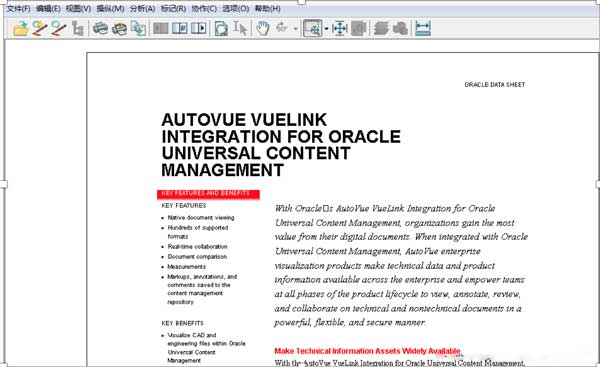

2、浏览PDF,选择需要浏览的PDF文件，效果如下

3、浏览word文档，效果如下，如图：

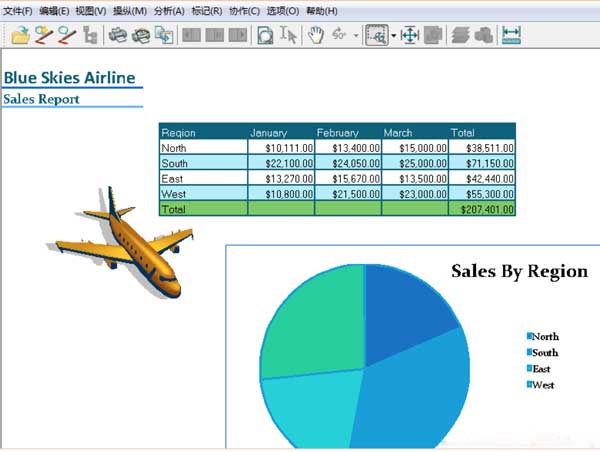

4、浏览Excel，如图：

AutoVue查看3D软件操作步骤

1.跨格式直接浏览

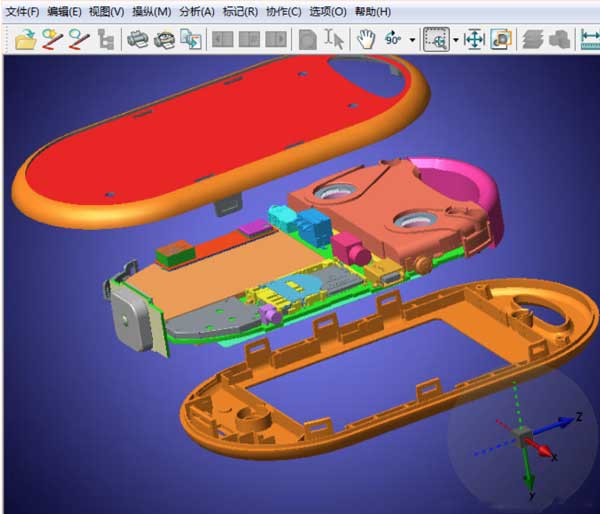

启动AutoVue→拖拽EDA文件（如MentorPCB设计）至窗口→自动识别格式并生成三维可旋转模型，左下角显示文件属性
2.红线标注追踪
在图纸工具栏点击“注释”→选择几何图形工具绘制标记→输入批注文字→保存至独立.vue文件与原图关联
3.DFM制造分析
打开PCB文件→菜单选择Analysis→VerifyDesign→设置焊盘间距（如0.3mm）→自动高亮显示违规点位
4.BOM表快速导出
加载CAD装配图→点击工具栏“BOM”图标→勾选物料编码/坐标项→生成CSV格式清单
5.多图面对比审查
并列打开两张图纸→启用“图面对照”功能→差异点自动标红（3D装配体可检测零件增删）

AutoVue查看3D软件特色

1.原生格式零转换
直接解析CATIA/UG/PRO/E等私有格式，保留参数化特征树，避免STEP/IGES转换失真
2.三维测量溯源
在3D模型中直接测量点坐标、曲面弧度及装配间隙，精度达0.001mm
3.EDA智能诊断
自动识别Gerber/ODB++等20+电路板格式，执行电气间距检查与可制造性分析
4.权限沙箱机制
标注与批注独立存储，原始文件永不修改，符合ISO9001审计要求
5.虚拟拆卸演练
对机械装配体进行动态拆解动画演示，支持爆炸视图与部件运动轨迹模拟
6.多终端协同批注
Client-Server版支持50+用户同步标注，光标位置实时共享

AutoVue查看3D软件功能

1.工程图深度处理
层级控制：隐藏/显示特定CAD图层
尺寸提取：自动捕获图纸标注尺寸
剖视分析：动态生成3D模型截面视图
2.智能搜索系统
|搜索类型|应用场景|
|文本全文检索|百页PDF定位关键条款|
|元件属性过滤|EDA设计中查找特定电阻值器件|
|几何特征匹配|定位装配体中直径>10mm的孔洞|
3.可视化输出中心
批量转换：CAD→PDF/TIFF/GIF等格式（支持100+文件队列）
智能水印：动态添加“机密”印章与用户ID
拼图打印：自动拼接A0幅面图纸至多张A4
4.数字样机(DMU)验证
运动干涉检查
部件装配路径模拟
物理属性计算（质心/惯量矩阵）
5.API生态扩展
通过VueBeansJavaAPI实现：
自动生成超链接批注
定制企业专属印章库
动态注入流程水印
