ltspice仿真软件

LTspice是一款功能强大的仿真工具，它基于Spice III设计，集成了电路图捕获和波形观察功能。这款软件在开关稳压器的仿真方面进行了许多创新和优化，使其在性能上表现得尤为出色。通过这些改进，LTspice能够以极快的速度执行开关稳压器的模拟，这对于工程师和设计师来说是一个显著的优势。LTspice还配备了专门为提高多核处理器利用率而开发的多线程求解器。这一特性使得复杂电路的仿真过程更加高效，能够充分发挥现代计算机硬件的性能，从而大幅缩短了仿真时间。LTspice内置了丰富的电路图模拟例程，这些例程经过精心编辑，可以直接打开进行实验。用户无需进行繁琐的参数配置，只需运行即可开始他们的仿真入门实验。这种便捷性不仅降低了学习曲线，也让新手能迅速上手，为他们提供了良好的学习平台，使他们能够更加高效地完成电路设计与分析工作。

LTspice仿真软件功能：

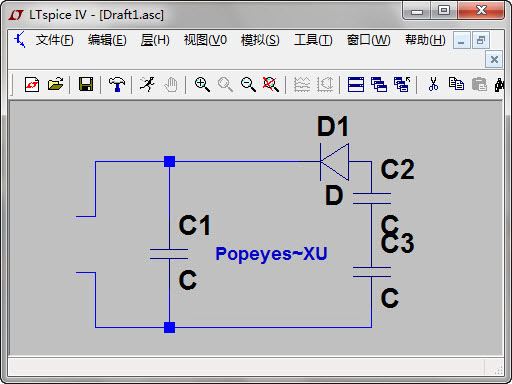

1、LTspice电路图原理图绘制
鼠标操作：
左键：选择操作，执行操作，和普通windows应用一样的
中间：滚动放大和缩小
右键：进入菜单执行菜单选项，在画图连线，选择等操作的时候右键可以终止操作
常规操作：放大，缩小，最优视图，移动，复制，镜像，旋转 参看LTspice电路图仿真菜单和功能命令 LTspcie仿真原理图绘制添加基本器件：添加基本的器件主要包括电阻，电容，电感，二极管和符号（GND）可以在Edit菜单里面添加，也可以直接点击图标添加相应的器件。
选取IC器件：选取IC可以选取凌特的产品模型，也可以选取通用的三极管，mosfet，磁珠，LED，等器件模型，同时信号激励源，模型电源等也在这里面。通过这个按钮，可以添加任何你需要库里已有的器件，也是最常用的选项。
添加电源负载和信号源：点击添加IC器件图标进入库文件选择对话框，如下图选择电源，负载，还是信号源。
电路连线：电路图的连线，剪切工具可以删除连线（或者使用Delete按键），拖拉和移动可以调整元件和连线的位置。
2、LTspice 电路图仿真设置
对话框：LTspice进行所有的配置（AC，DC，瞬态，噪音等）都是通过右键菜单：Edit simulation CMD进入。
3、瞬态分析
主要配置的参数：信号源首先配置好（V3）设置成1Khz，0.7V（1.4Vpk-pk），offset 0V。
Stop time：停止时间（仿真的波形时间长度）
Time to start saving time: 开始保存数据时间（从那一刻保存数据）
Maxim time stem：最大时间间隔（这个参数直接关系到精度和计算的时间，1uS和1nS计算量差1000倍），参看FFT的差别（1uS和10nS的区别），如果配置精度达到一定程度，再提高精度意义不是很大，所以要衡量时间和精度问题。
配置好之后右键菜单，点击Run（运行）就可以进入仿真程序。
LTspice仿真结果查看：点击原理图里面的网络，直接就可以查看仿真出来的波形。
FFT波形查看：在xxxx.RAW窗口，右键，在View下面点击FFT，根据提示选择要分析的网络。
瞬态分析的精度靠的是时间间隔设置，实际上就是采样精度，取去多少个点计算，比如进行FFT分析，如果点数太少，分析出来的数据就不准确，但是并不是说点数（精度）越多越好，当达到一定程度，精度足够高的时候，已经没有多大的区别，这样增加精度只是增加计算时间而已（1us和1ns相差1000倍的计算时间）。

LTspice仿真软件特点：

1. 教学与电路图演示仿真
基础知识传授
在教学中，通过电路图的演示和仿真，学生可以直观地理解电路的组成和工作原理。这种方法不仅提高了学习的趣味性，还能加深学生对电路行为的理解。
仿真工具的使用
常用的仿真工具如LTspice、PSpice和Multisim等，能够帮助学生在虚拟环境中构建和测试电路，避免了实际操作中的风险。

2. 开关电源电路图仿真
高效能电源设计
开关电源因其高效率和小体积而广泛应用。通过仿真，设计师可以优化电源电路的性能，确保其在不同负载条件下的稳定性和效率。
动态响应分析
仿真工具可以帮助分析开关电源在负载变化时的动态响应，确保电源能够快速适应变化，提供稳定的输出。

3. 信号处理和放大电路图仿真
信号放大与处理
在信号处理领域，放大电路的设计至关重要。通过仿真，工程师可以测试不同放大器配置的性能，优化增益和带宽。
噪声分析
在信号处理过程中，噪声是一个不可忽视的因素。仿真工具可以帮助分析电路中的噪声源，评估其对信号质量的影响。

4. HIFI电路图仿真
高保真音频系统设计
HIFI音频系统要求高质量的信号处理和放大。通过仿真，设计师可以优化音频电路，确保音质的清晰和细腻。
频率响应分析
仿真工具能够帮助分析HIFI电路的频率响应，确保其在整个音频范围内的表现都能达到预期效果。

5. 模拟滤波器电路图仿真
滤波器设计与优化
模拟滤波器在信号处理中的应用非常广泛。通过仿真，设计师可以测试不同类型的滤波器（如低通、高通、带通等），并优化其性能。
相位与增益特性
仿真工具可以帮助分析滤波器的相位和增益特性，确保其在实际应用中的有效性。

6. PLL电路图仿真
相位锁定环的应用
PLL电路在频率合成和信号恢复中具有重要作用。通过仿真，设计师可以分析PLL的锁定时间、稳定性和噪声性能。
时钟信号生成
PLL电路能够生成高精度的时钟信号，仿真可以帮助优化其设计，确保时钟信号的稳定性和准确性。

7. 基准电压源与电流源仿真
精确电源设计
基准电压源和电流源在模拟电路中起着关键作用。通过仿真，设计师可以测试其输出的稳定性和精度，确保其在各种条件下的可靠性。
8. 模拟信号频谱分析
频谱特性评估
通过频谱分析，工程师可以评估模拟信号的频率成分，识别潜在的干扰和噪声源，从而优化电路设计。
