化粪池图集07s906

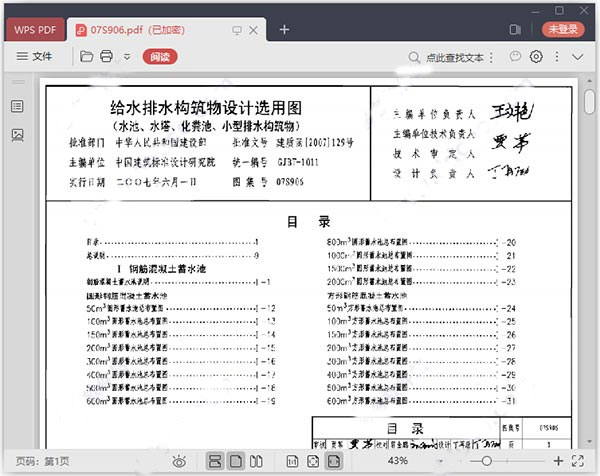

07S906《给水排水构筑物设计选用图（水池、水塔、化粪池、小型排水构筑物）》是由中国建筑标准设计研究院编制的国家建筑标准设计图集，于2007年正式发布实施。作为国内首部系统性整合化粪池设计、施工与验收规范的权威技术文件，该图集通过标准化的工艺设计、参数化的构造详图和全流程的技术指导，为城乡污水处理工程提供了科学、高效的解决方案。其核心价值在于将复杂的化粪池工程转化为可量化、可复制的技术模块，显著降低设计门槛与施工风险，已广泛应用于住宅、商业综合体、市政管网等场景，成为我国给排水领域的重要技术依据。

化粪池图集07s906功能

1.统一设计标准，规避技术风险
图集通过标准化的工艺参数（如有效容积、水力停留时间、清掏周期）和构造详图（如池体结构、管道布置、防渗处理），消除了传统设计中因经验差异导致的参数偏差与结构缺陷。例如，针对不同使用人数的化粪池容积计算，图集提供了明确的公式（W=W₁+W₂，其中W₁为污水容积，W₂为污泥容积），并结合地域气候、地质条件细化了参数取值范围，确保设计方案的科学性与普适性。
2.规范施工流程，提升工程质量
从基坑开挖到满水试验，图集对施工全流程进行了精细化指导。例如，地基处理要求无地下水时采用C10垫层+素土夯实，有地下水时增设100mm厚卵石/碎石层以增强承载力；池体砌筑需使用MU10级烧结砖与M10水泥砂浆，内壁采用防水砂浆抹面（掺5%防水剂），外壁涂刷两道热沥青以防止渗漏。这些标准化工艺显著降低了施工误差，使化粪池渗漏率从传统工艺的15%-20%降至5%以下。
3.优化资源配置，降低建设成本
图集提供的模块化设计方案（如G1-G13系列化粪池）可直接匹配不同规模的污水处理需求，避免了传统定制化设计的重复投入。以某100人规模的农村集中居住区为例，采用G7-20SQF型化粪池（有效容积20m³）相比非标设计可节省钢材12%、混凝土18%，综合成本降低约15%。此外，图集支持预制构件标准化生产，进一步缩短了现场施工周期。
4.强化安全防护，保障运维安全
针对化粪池易发生的沼气爆炸、缺氧窒息等风险，图集明确了安全防护要求：
-通风设计：设置直径≥100mm的排气管，高度不低于1.8m并远离火源；
-防坠落措施：池顶采用钢筋混凝土盖板，承载力≥20kN/m²，周边设置防护栏与警示标识；
-清掏规范：清掏前需通风24小时以上，使用防爆工具并配备安全绳、防毒面具，禁止明火作业。
5.促进环保升级，推动绿色发展
图集倡导“资源化利用”理念，例如：
-粪污处理：第三池粪液经无害化处理后可直接还田，第一、二池粪渣需堆肥腐熟后方可使用；
-尾水处理：鼓励将化粪池出水接入生态湿地或污水处理设施，实现氮磷等污染物的深度净化；
-材料革新：推荐使用钢筋混凝土、玻璃钢等耐腐蚀材料，淘汰易渗漏的砖砌结构，减少地下水污染风险。
6.支撑政策落地，助力乡村振兴
在农村改厕、污水零直排等国家战略中，07S906图集成为重要技术抓手。例如，浙江省淳安县通过严格执行图集标准，对20余个渗漏化粪池进行改造，将污水收集率从65%提升至92%，有效改善了千岛湖流域水质。其标准化设计也降低了农民自建化粪池的技术门槛，推动“厕所革命”在偏远地区的普及。

须知

1.选型与设计要点
-适用范围：适用于日处理量≤100m³的民用建筑与一般工业建筑，覆盖住宅、学校、医院等场景。对于地质复杂区域（如湿陷性黄土、高地下水位），需结合《建筑地基基础设计规范》进行专项处理。
-容积计算：根据使用人数（Nz）、污水定额（q）、清掏周期（T）等参数计算有效容积（W）。例如，某50人宿舍区采用T=180天的清掏周期，经公式计算需选用G5-12SQF型化粪池（有效容积12m³）。
-型号标识：如G7-20SQF表示7号钢筋混凝土化粪池，有效容积20m³，有地下水、可过汽车、顶部有覆土。
2.施工与安装规范
-基坑开挖：尺寸需比池体宽出0.5-1m，深度误差≤±20mm。遇软弱土层时，需换填300mm厚级配砂石并夯实。
-池体建造：
-砖砌化粪池：采用“三格”结构，隔墙底部设过粪管（直径100mm），第一池容积占总容积的60%，第二池30%，第三池10%；
-钢筋混凝土化粪池：底板与池壁混凝土强度≥C25，钢筋保护层厚度35mm，浇筑后养护7天以上。
-管道连接：进水管标高应高于化粪池进水口50-100mm，出水管坡度≥0.02，接口采用柔性密封材料防止渗漏。
3.材料与设备要求
-主体材料：
-砖砌体：MU10烧结砖+M10水泥砂浆，抗渗等级≥P6；
-混凝土：C25以上，掺加防水剂（掺量5%-8%）；
-预制盖板：配筋率≥0.2%，吊装孔预留φ200mm。
-附属设施：
-井盖：采用铸铁或复合材料，承载力≥20kN；
-排气管：φ100mmPVC管，顶部设防雨帽与防虫网。
4.安全操作指南
-有限空间作业：进入池内前需检测氧气浓度（≥19.5%）、硫化氢浓度（≤10ppm），并进行动物试验（如将鸡放入池内观察10分钟）。
-防火防爆：清掏过程中禁止使用金属工具敲击池体，照明设备需为防爆型，现场配备干粉灭火器。
-应急处置：一旦发生人员中毒，救援人员需佩戴正压式呼吸器，禁止盲目下池施救，应立即拨打120并报告属地应急管理部门。
5.运维与养护要点
-日常巡检：每周检查井盖密封性、排气管通畅性，每月监测进出水水质，发现异常及时清掏。
-定期维护：
-清掏周期：第三池每1-3个月清掏一次，第一、二池每半年清掏一次；
-结构检查：每年检查池体裂缝、隔板移位等问题，及时修补或更换损坏部件。
-资源化利用：清掏出的粪液需经堆肥（55℃以上持续7天）或厌氧发酵（30天以上）处理，达到《粪便无害化卫生要求》（GB7959）后方可农用。
6.验收与整改标准
-施工验收：
-满水试验：注满水后观察24小时，渗水量≤1L/(m²·d)；
-结构验收：池体无裂缝、变形，管道坡度符合设计要求。
-运维验收：
-水质指标：出水悬浮物≤100mg/L，COD≤300mg/L，氨氮≤45mg/L；
-安全指标：沼气浓度＜1%，硫化氢浓度＜10ppm。
7.特殊场景应对
-寒冷地区：池顶覆土厚度≥0.5m，外露管道包裹50mm厚岩棉保温层，防止冻裂。
-过车区域：选用“SQF”型号化粪池，盖板配筋率提高至0.3%，地基承载力需≥150kPa。
-高地下水位：采用“抗浮式”设计，池体自重与配重之和需≥地下水浮力的1.2倍，必要时增设抗浮锚杆。

典型应用案例

1.某高校学生公寓项目
采用G9-30SQF型化粪池（有效容积30m³），服务2000名师生。通过严格执行图集的防渗设计（池壁内外抹20mm厚防水砂浆+两道热沥青），投用5年来未发生渗漏，出水水质稳定达标。
2.某农村集中居住区
选用G5-12SQF型化粪池（有效容积12m³），结合生态湿地处理尾水。第三池粪液经处理后用于灌溉农田，年节约化肥成本约2万元，实现“资源循环利用”。
3.某商业综合体改造工程
原砖砌化粪池因渗漏污染地下水，按图集要求改建为G11-50SQF型钢筋混凝土化粪池。改造后污水收集率从60%提升至95%，避免了环保处罚并延长了设施使用寿命。
