cad坐标插件zbbz

CAD坐标插件ZBBZ是一款专为AutoCAD设计的高效工具，旨在简化绘图过程中的坐标标注操作。该插件支持从AutoCAD2004至最新版本，使用户能够快速、精确地标记图形坐标，无需复杂的操作步骤。通过ZBBZ，用户可以轻松实现XY坐标的同步标注，同时享受诸如法兰设计与装配管理等高级功能的支持2。其便捷的操作方式和强大的功能大大提升了工作效率，无论是专业设计师还是初学者都能从中受益。只需简单的加载过程，即可在命令行中输入指令启动坐标标注功能，让CAD绘图变得更加流畅和直观。此外，ZBBZ还提供了坐标获取、计算以及灵活设置标注样式等功能，进一步满足了用户的多样化需求6。总之，ZBBZ是提高CAD绘图效率不可或缺的辅助工具。

zbbz插件功能：

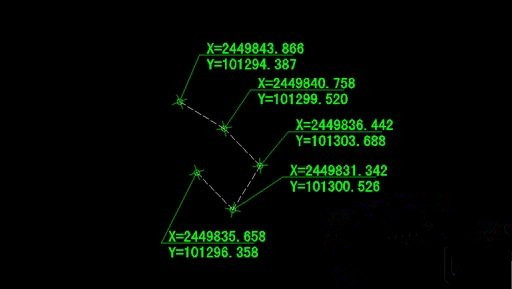

快速标注：ZBBZ支持一键标注CAD图纸中任意点的X、Y、Z坐标，无论是单点还是批量操作都能轻松完成。
格式灵活：该插件不仅支持笛卡尔坐标系统，还支持极坐标系统，并允许用户自定义精度（如小数位数），以满足不同的工程需求。
自动对齐：标注文本会自动与坐标点对齐，避免了手动调整的需求，使得标注过程更加高效。
样式自定义：用户可以修改标注字体、颜色、大小及引线长度、角度等参数，从而创建符合个人或项目要求的样式。
坐标转换：支持世界坐标系（WCS）与用户坐标系（UCS）之间的切换，便于在不同坐标系下进行标注工作。
批量导出：ZBBZ能够将标注的数据导出为TXT、DAT等多种格式，方便数据共享和进一步处理。
智能识别：该插件具有自动检测图块关键点的功能，可以快速标注复杂图形中的坐标点。
兼容性强：ZBBZ适配多种版本的AutoCAD软件，并提供中文界面支持，确保广泛的用户群体能够无障碍使用。
单位转换：如果需要将标注单位从毫米改为米，只需通过简单的设置即可实现单位的自动换算。
坐标系选择：用户可以选择使用世界坐标系（WCS）、用户坐标系（UCS）或地理坐标系来适应不同的绘图场景。
坐标系建立：ZBBZ允许用户利用UCS命令自定义自己的用户坐标系，并在插件中应用这一坐标系来进行坐标标注

zbbz插件安装+使用说明：

1、下载坐标标注-ZBBZ解压到本地电脑（建议不要存放在C盘），得到CAD坐标标注插件ZBBZ.VLX文件。

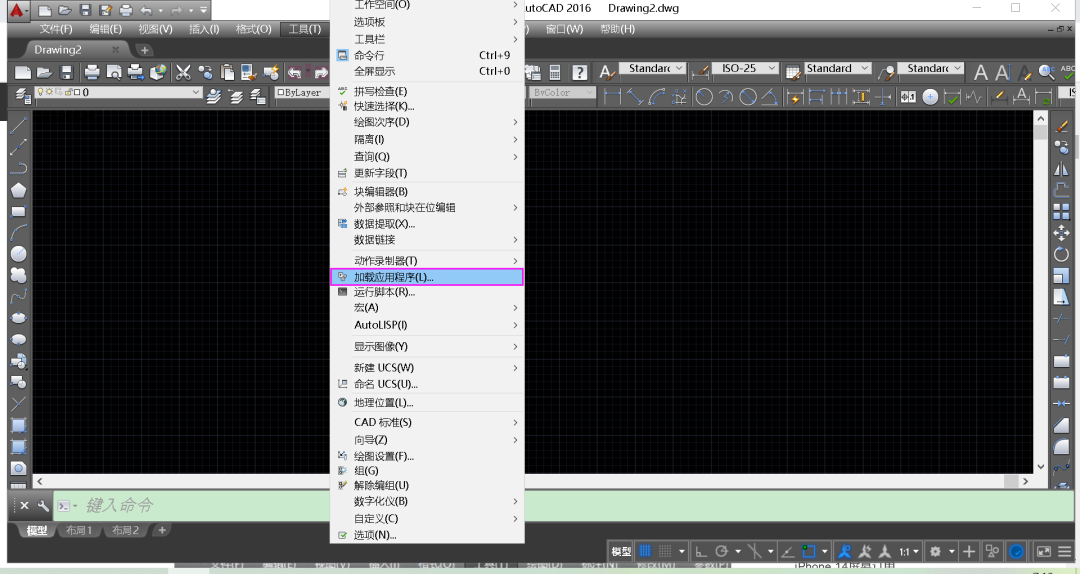

2、启动CAD，在功能区点击工具——加载应用程序（或在命令行输入appload）。

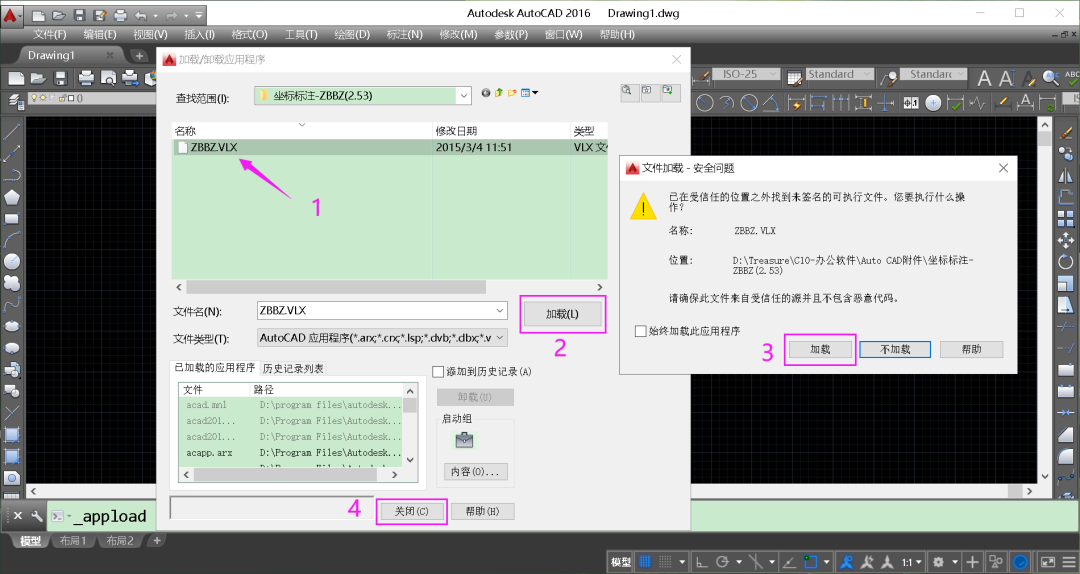

3、选择ZBBZ.VLX——加载——加载——关闭。

注：为了方便下次快速启动使用，可以将ZBBZ.VLX添加到启动组。

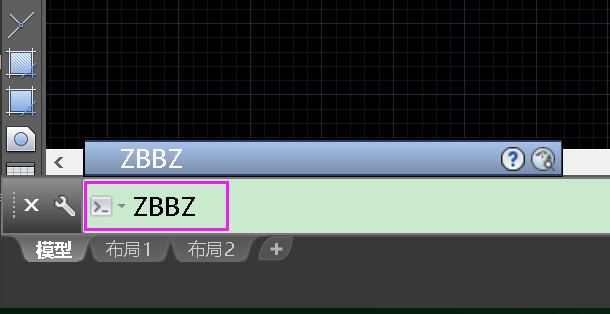

4、在CAD命令行输入ZBBZ按回车键，将会出现“更新(R)、批量(P)、编号(B)、选项(O)”系列选项——输入字母O——将会弹出一个对话框。

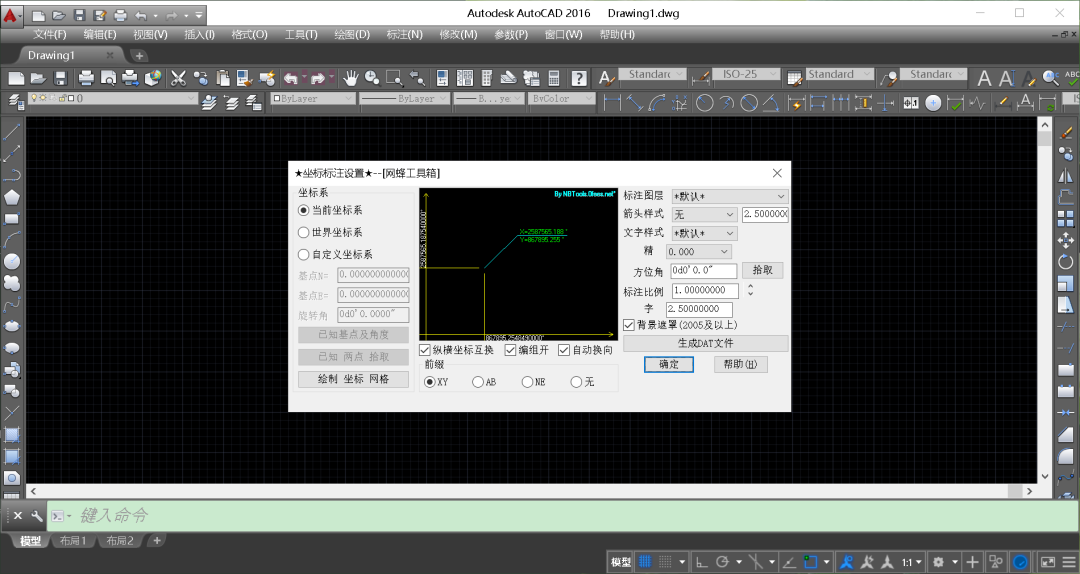

5、在对话框中可以进行一系列设置，比如：标注图层、箭头样式、文字样式、标注比例、字号等设置，完毕点击确定。

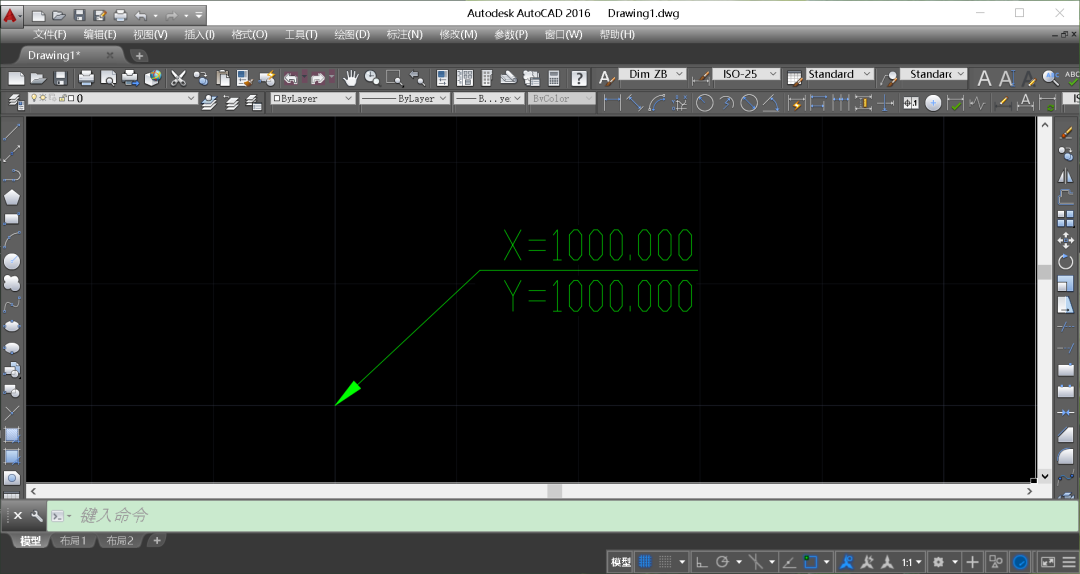

6、将鼠标光标移动到CAD需要标注的位置，点击鼠标左键，移动至合适位置再点击左键确定即完成坐标标注。
