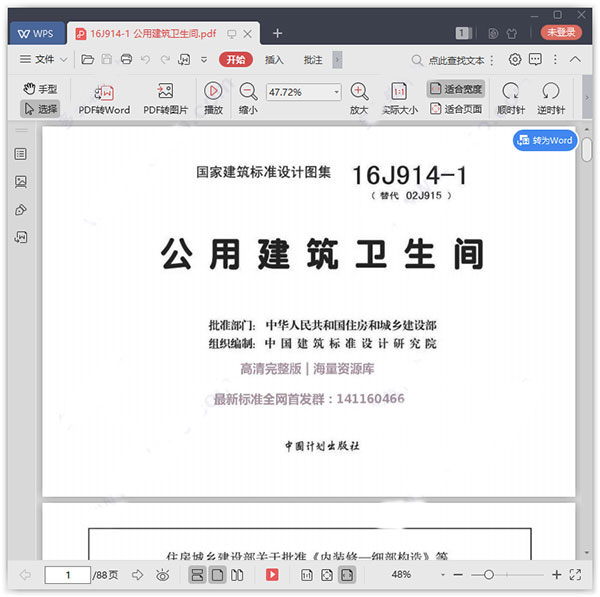

公用建筑卫生间16j914图集

《公用建筑卫生间16J914图集》是由中国建筑标准设计研究院主导编制的国家级标准设计图集，于2017年正式发布，全面替代2002版《公用建筑卫生间02J915》。作为公共建筑卫生间领域的权威技术文件，该图集系统整合了学校、商业、交通、工业等12类建筑的卫生间设计要点，并创新性地引入母婴室、第三卫生间等特殊功能空间，推动公共卫生间从基础功能向人文关怀升级。图集以“安全、便捷、环保、人文”为核心理念，通过模块化布局、标准化构造和精细化节点设计，解决了传统设计中空间利用率低、特殊人群适配不足、施工成本高等痛点。例如，针对交通枢纽人流量大的特点，图集提供了“潮汐式卫生间”设计方案，通过可移动隔断灵活调整男女厕位比例；在无障碍设计方面，明确了轮椅回转半径、扶手高度等47项技术参数，确保残障人士通行无阻。

图集说明

1.精准选型：
根据建筑类型（如商业综合体、医院、学校）匹配对应章节，例如酒店项目可参考“D型卫生间单元图”，直接调用盥洗区、厕位、淋浴间的组合方案。
2.参数适配：
结合《城市公共厕所设计标准》CJJ14-2016，调整厕位比例。例如交通枢纽女厕位与男厕位（含小便器）比例不低于1.5:1，重大节假日可增至2:1。
3.材料优选：
优先选用图集中推荐的环保材料，如防滑地砖（摩擦系数≥0.6）、抗菌陶瓷洁具、LED感应照明系统，降低全生命周期成本。
4.施工协同：
给排水专业需参照“XT15小便器安装详图”预埋管道，结构专业应预留无障碍坡道荷载（≥2.5kN/㎡），避免后期改造。
5.验收核查：
依据《建筑给水排水及采暖工程施工质量验收规范》GB50242，重点检查地漏坡度（≥2%）、防水层厚度（≥1.5mm）等关键指标。

常见问题

1.Q：如何处理不同地区气候差异对卫生间设计的影响？
A：北方地区需在“XT7更衣室详图”基础上增加地暖（温度24-26℃），南方湿热地区应强化通风（换气次数≥15次/h），并选用防霉涂料。
2.Q：图集是否包含最新防火规范？
A：是的，图集严格遵循《建筑设计防火规范》GB50016-2014，卫生间隔墙耐火极限≥1.0h，疏散通道宽度≥1.2m。
3.Q：母婴室设计有哪些关键参数？
A：母婴室面积≥10㎡，配备婴儿护理台（承重≥50kg）、温奶器插座（10A）、紧急呼叫按钮（距地400mm），墙面采用软包防撞材料。
4.Q：施工中发现图集与地方标准冲突怎么办？
A：优先执行《无障碍设计规范》GB50763-2012等国家标准，地方特殊要求需经专家论证后局部调整。
5.Q：如何平衡美观与实用性？
A：可选用图集中“XT25卫生间配件详图”的隐藏式水箱，节省空间的同时提升整洁度，搭配艺术隔断（如中式花格）实现功能与美学统一。
6.Q：验收时需要重点检查哪些内容？
A：地漏排水坡度（≥2%）、防水层闭水试验（48小时无渗漏）、无障碍扶手安装牢固度（抗水平荷载≥1.0kN）。
7.Q：改造项目如何应用图集？
A：优先参考“G型办公建筑卫生间”方案，通过“XT9卫生间隔断详图”调整布局，保留原有结构的同时提升无障碍性能。
8.Q：特殊材质（如抗菌板）是否需额外维护？
A：抗菌板表面需定期用中性清洁剂擦拭，避免使用酸性溶剂，建议每季度进行抗菌性能检测。
