07FJ02《防空地下室建筑构造》作为国家建筑标准设计图集，由中国建筑设计研究院、上海市地下建筑设计研究院等单位联合编制，于2007年5月1日正式实施，替代了原04FJ02图集。该图集的修订背景源于2005版《人民防空地下室设计规范》（GB50038-2005）的发布，通过标准化构造设计提升人防工程的防护性能与平战转换效率。

简单介绍

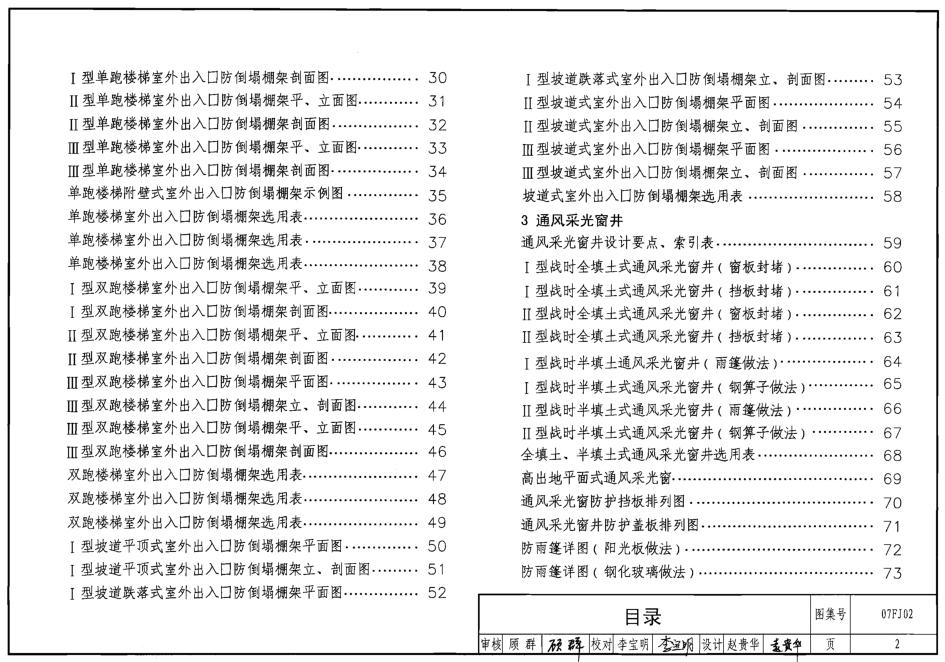

07FJ02共133页，涵盖防空地下室口部、主体及配套设施的构造设计，以下为关键技术模块：
（一）口部防护系统
1.防倒塌棚架
-功能：保护室外出入口免受地面建筑倒塌冲击，分为楼梯式、坡道式两类。
-技术参数：
-楼梯式：单跑/双跑楼梯防倒塌棚架净高≥2.2m，顶板厚度≥250mm，采用C30钢筋混凝土。

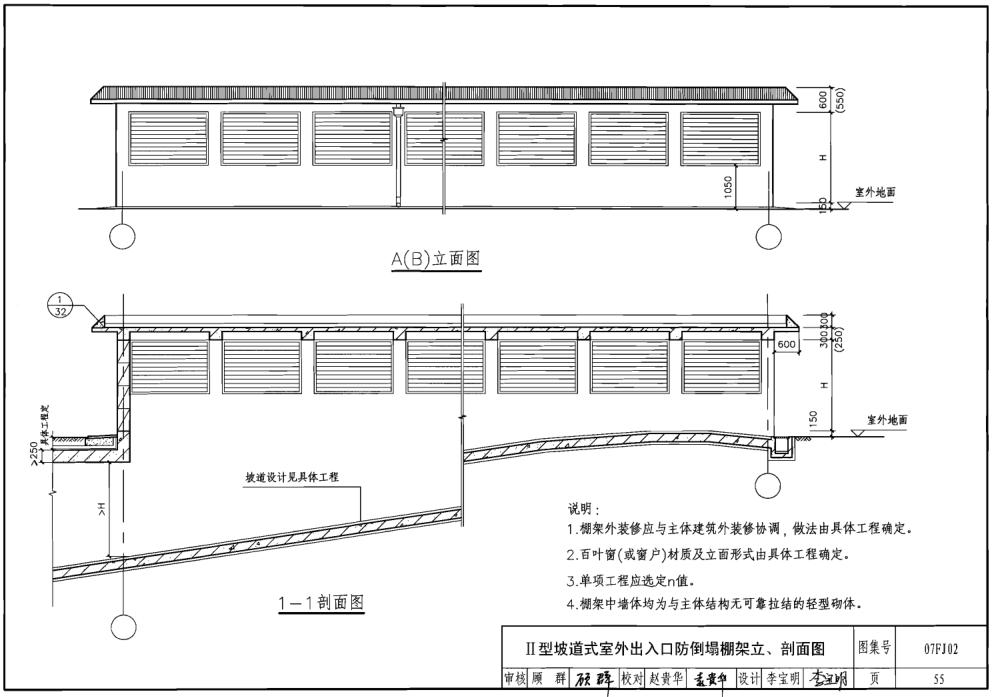

-坡道式：平顶式棚架坡度≤1:8，跌落式棚架坡度≤1:5，均需设置防堵塞挑檐。

2.临战封堵
-类型：
-防护密闭门封堵：适用于平时使用的出入口，采用钢筋混凝土或钢结构门体，战时通过螺栓固定。
-预制构件封堵：包括钢筋混凝土梁、型钢等，适用于宽≤3000mm的洞口，封堵板厚度≥200mm。
-设计要点：封堵部位需预留预埋件，构件承载力需满足核爆动荷载要求（如核6级荷载值为60kPa）。

（二）通风与排水系统
1.扩散室
-功能：衰减冲击波压力，保护内部通风设备。
-构造要求：
-空间尺寸：风量2000m³/h的扩散室最小净尺寸为1.5m×1.5m×2.5m（长×宽×高）。
-材料：整体现浇C30混凝土，内壁光滑无突出物。

2.洗消污水集水坑
-设置位置：战时主要出入口通道、进风口竖井内。
-参数：容积≥0.5m³，深度≥0.6m，采用不锈钢或铸铁盖板。

（三）结构与防水
1.防护型变形缝
-构造：采用橡胶止水带+中埋式钢板止水带，缝宽20-30mm，两侧设角钢加固。
-适用场景：穿越防护单元隔墙、临空墙的变形缝。

2.防爆波电缆井
-类型：外附壁式、内附壁式、顶部式。
-设计要点：井盖需满足核爆荷载要求，电缆穿管采用热镀锌钢管，壁厚≥3mm。

三、工程应用与实施要点
（一）施工流程
1.口部施工：防倒塌棚架与主体结构同步浇筑，临战封堵预埋件需在主体施工时预埋。
2.设备安装：扩散室、洗消集水坑等功能性构件需在结构验收后施工，确保密闭性。
3.平战转换：临战封堵材料需分类堆放，标识清晰，转换时间≤3天（依据《人民防空工程平战转换技术规范》）。

（二）质量控制
1.材料检验：防护密闭门、防爆波活门等设备需提供检测报告，钢材强度需符合GB50010要求。
2.隐蔽工程验收：变形缝、预埋套管等部位需留存影像资料，监理单位需旁站监督。
3.专项检测：防护性能检测包括密闭性测试（压力差≥300Pa）、冲击波衰减测试（衰减率≥90%）。

（三）典型案例
-某市地铁人防工程：采用07FJ02的防倒塌棚架与临战封堵技术，在1号线地下车站设置双跑楼梯式防倒塌棚架，战时可快速封堵平时出入口，满足600人掩蔽需求。
-某住宅小区人防地下室：应用型钢横向临战封堵，平时作为地下车库通道，战时通过预制型钢构件封堵，实现防护单元分隔。

小编总结

1.技术系统性：覆盖口部、通风、排水、结构等全要素，形成完整的防护体系。
2.平战兼容性：临战封堵、防倒塌棚架等设计降低了战时转换难度，提升应急响应能力。
3.工程指导性：133页的详图与参数为设计、施工提供了直接依据，减少了非标设计的风险。
