AutoCAD 2025

AutoCAD 2025是一款二维画图编辑软件，内置了尖端的人工智能技术，为设计师提供智能绘图与设计辅助功能。智能辨识绘图过程中出现的常规失误和偏差，并给出即时的设计指导，从而大幅提升设计速度并确保设计质量。此外，应用于机械设计、工业制图、工程制图、土木建筑、装饰装潢、服装加工等领域。AutoCAD 2025本次更新带来了诸如搜索和转换、填充图案改进、标记输入和标记辅助等众多的全新改进与增强功能。

AutoCAD 2025软件特色

1、完整的元件符号库

AutoCAD Electrical 2025软件为用户提供有大量的电气元件和设备库，包括传感器、电机以及控制器等。

2、报告生成与定制

AutoCAD Electrical 2025软件可以生成各种电气文档，例如材料表、符号清单和元件配线清单，还可以支持用户自定义报告的格式。

3、集成AI技术

AutoCAD Electrical 2025借助了 Autodesk AI 技术，能够为用户提供更深入的见解和更智能的自动化功能，从而帮助用户更好地理解设计数据并做出更加明智的决策。

4、行业专业化工具组合

这款软件提供有针对电气设计行业的专业化工具组合，包括电气规则检查、符号库管理、导线编号和元件标记等。

5、多语言支持

AutoCAD Electrical 2025软件可以支持多种语言，能够方便不同国家和地区的用户使用。

AutoCAD 2025新增功能

使用“活动见解”（一个用于记录活动并按活动类型、用户和日期对事件进行过滤的选项板），跟踪图形的演变并比较图形历史记录。

尝试：通过一系列练习获得活动见解。

在 AutoCAD 2024 中首次引入的“活动见解”现在会记录更多类型的活动，并在新的“活动特性”面板中提供详细信息。

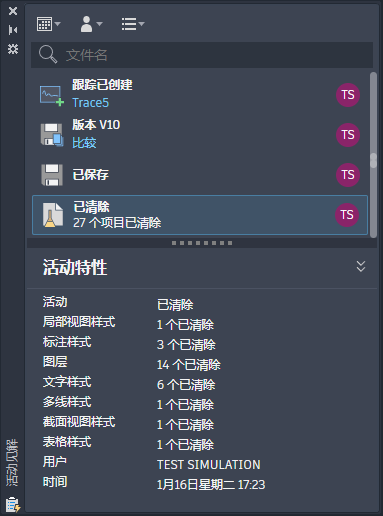

在下面的示例中，可以看到有关从选定“已清除”活动中删除的对象数量和类型的详细信息。

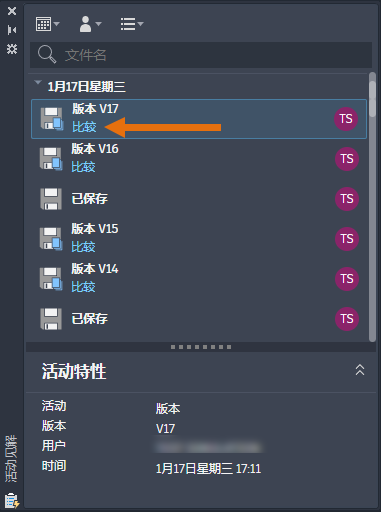

现在，DWG 历史记录已合并到活动见解中。因此，当在支持的云存储提供程序（如 Autodesk Docs、Google Drive、OneDrive、Box 和 Dropbox ）上保存文件时，一个新文件版本将作为“版本”活动显示在“活动见解”选项板上。在“版本”活动中单击“比较”，可查看当前版本与以前版本之间的差异。

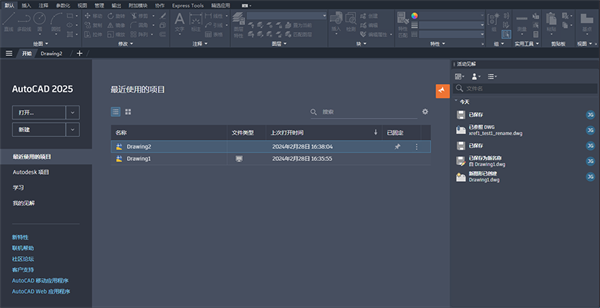

还可以查看图形的活动，而无需打开文件。在“开始”选项卡中，单击“最近使用的项目”，然后选择图形。然后，单击垂直省略号并选择“查看活动见解”，以在固定选项板中查看图形的活动。

新系统变量

ACTIVITYINSIGHTSSUPPORT - 启用或禁用“活动见解”功能。

废弃的命令

DWGHISTORY - 不再需要。此功能包含在 ACTIVITYINSIGHTSOPEN 命令中。

DWGHISTORYCLOSE - 不再需要。此功能包含在 ACTIVITYINSIGHTSCLOSE 命令中。

已弃用的系统变量

DWGHISTORYSTATE - 不再需要。此功能包含在 ACTIVITYINSIGHTSSTATE 中。

从 Autodesk Docs 输入标记 （2025 版新增功能）

除了“标记输入”功能外，PDF 标记文件现在可以从 Autodesk Docs 连接到 AutoCAD，以帮助绘图人员查看和合并修订。

在 Autodesk Docs 中的 PDF 上创建标记，然后同步 PDF，以便协作者可以在 AutoCAD 的“跟踪”工作空间中查看标记。PDF 标记文件会持续连接到 AutoCAD 图形，这意味着当将更改添加到标记文件时，协作者将能够在 AutoCAD 中看到这些更改。

尝试：通过一系列练习来尝试“标记输入”和“标记辅助”。

智能块：搜索和转换 （2025 版新增功能）

AutoCAD 2025 提供了更多智能块解决方案，可用于简化设计过程。在此版本中，可以轻松将选定几何图形的多个实例转换为块。

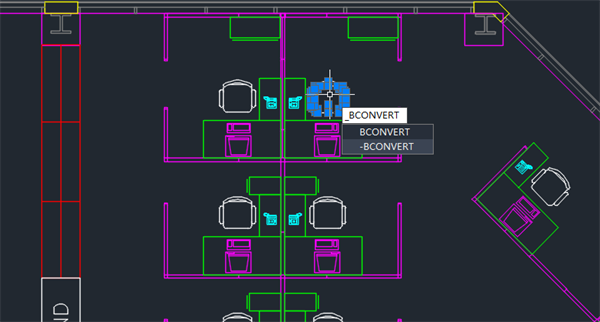

当选择要转换的几何图形时，AutoCAD 会查找并亮显同一几何图形的所有实例。然后，可以选择将选定的几何图形和找到的实例转换为块。

转换为现有块时，有多个选项可供选择。可以从当前图形、最近使用的块或块库中由机器学习算法识别的类似块中拾取块。

注： 机器学习建议的块仅在 AutoCAD 中可用。

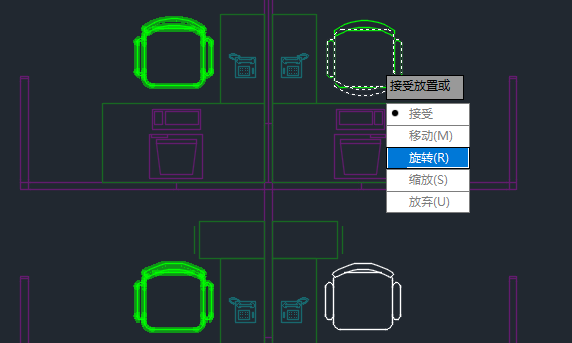

选择现有块定义后，可以调整比例和旋转以确定选定的块定义如何替换找到的实例。

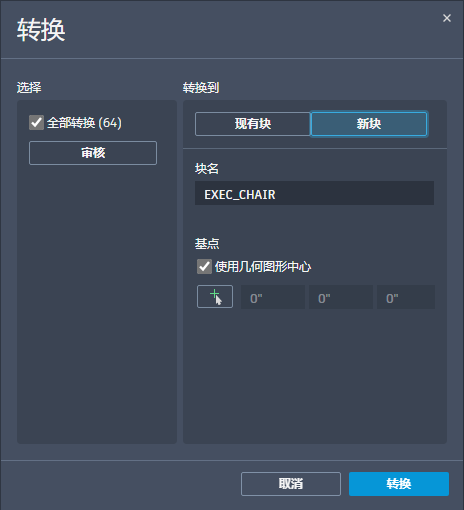

或者，可以将源对象或选定实例转换为新块。在“转换”对话框中，通过指定块名和插入点来定义新块。默认情况下，插入点设置为选定几何图形的中心。

可以将重复的几何图形快速转换为块，从而最大限度地减少设计过程中的冗余，并为组织图形提供更多选项。

新命令

BCONVERT - 打开“转换”对话框，将选定几何图形和相同实例转换为块。

-BCONVERT - 在命令提示下，将选定图元和相同实例转换为块。

新系统变量

BLOCKEXCLUDECOLOR - 为不应该转换为块的识别实例设置亮显颜色。

BLOCKINCLUDECOLOR - 为可以转换为块的识别实例设置亮显颜色。

BLOCKTARGETCOLOR - 为从中创建新块定义的指定实例设置亮显颜色。

智能块：对象检测技术预览 （2025 版新增功能）

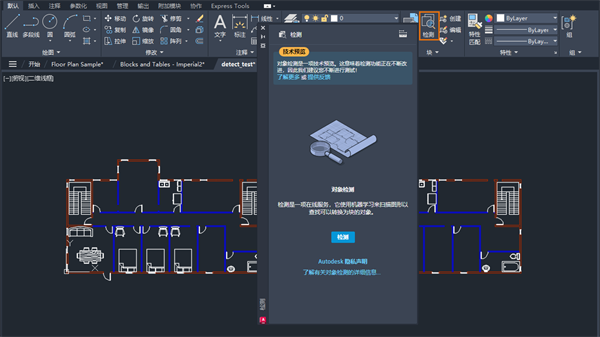

AutoCAD 2025 包含一项技术预览，可使用机器学习来扫描图形以查找可转换为块的对象。什么是技术预览？

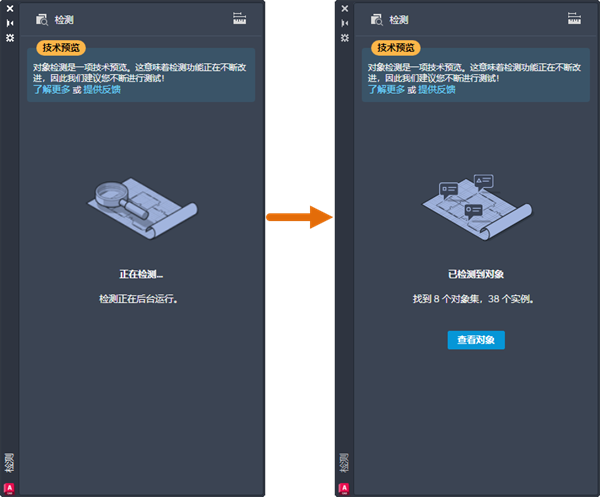

启动对象检测时，图形的几何图形会发送到 AutoCAD 机器学习服务以进行识别。该服务完成分析图形后，如果检测到任何可以转换为块的对象，选项板就会通知您。要进一步检查和评估识别的实例，请单击“查看对象”。

在审阅模式下，“检测”工具栏显示在绘图窗口的顶部。此工具栏提供了用于导航和管理检测结果的各种选项。检测结果将分组为类似对象集。一个集表示一组检测到的类似对象，可转换为一个块的各个实例。

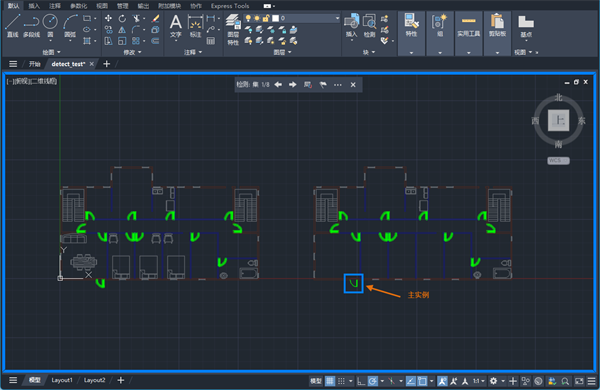

在每个集内，主实例（以蓝色边框标出）将在转换为新块时用作块定义。或者，如果选择转换为现有块，则主实例将用于定义插入比例和旋转。

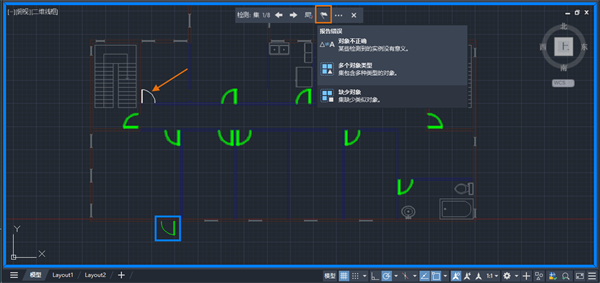

在检测审阅过程中，您可能会遇到错误的集或实例。在以下示例中，没有检测到类似的对象并将其包含在集中。可以使用“检测”工具栏报告此错误。通过报告错误，您有助于提高机器学习服务的整体性能和准确性。
